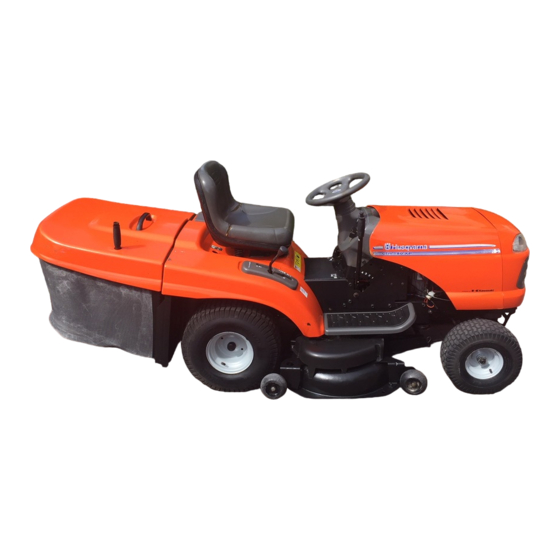

CTH-180 (V), CTH-180 (I)
Bedienungsanweisung
Lesen Sie die Bedienungsanweisung sorgfältig
durch und machen Sie sich mit dem Inhalt
vertraut, bevor Sie die Maschine benutzen.
101 90 15-51

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Husqvarna CTH-180 V

  • Seite 1 CTH-180 (V), CTH-180 (I) Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie die Maschine benutzen. 101 90 15-51...
  • Seite 2 Svenska –...
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS IInternationale Symbole ........................1 Sicherheitsvorkehrungen ........................2 Zusammenbau ............................ 3 Bedienung ............................7 Wartung ............................. 12 Einstellhinweise ..........................14 Entretien ............................17 Elektrische Anlage ..........................21 Fehlersuche ............................22 Lagerung ............................24 Technische Daten ..........................25 Lesen Sie vor dem Zusammenbau und Inbetriebnahme des Gerätes aufmerksam und vollständig diese Bedienungsanleitung und machen Sie sich mit den Eigenschaften des Gerätes vertraut.
  • Seite 4: Sicherheitsvorkehrungen

    SICHERHEITSVORKEHRUNGEN Diese Anweisungen sind zu Ihrem Schutz bestimmt. Bitte sorgfältig durchlesen I. BETRIEB ALLGEMEIN: allmählich beim Abwärtsfahren durchführen. • Machen Sie sich mit den Bedienelementen vertraut und lernen Sie, • Nicht in der Nähe von Klippen, Gräben und Ufern arbeiten. Wenn wie man das Gerät schnell zum Stillstand bringt.
  • Seite 5: Auspacken

    ZUSAMMENBAU AUSPACKEN LENKRAD (ABB. 2) Aus Transportgründen wurde das Lenkrad, der Fahrersitz und die Grasfangbox nicht montiert. Vorsicht beim Abrollen von der Palette, damit das Mähwerk nicht beschädigt wird. Nach Entfernen der Verpackung, das Gerät auf eventuelle Beschädigungen überprüfen. STANDARD-LIEFERUMFANG •...
  • Seite 6 ZUSAMMENBAU ANHÄNGEÖSE (ABB. 4) 1. Vormontierten Fangkorb (1) aus der Box nehmen, Frontrahmen (3) kippen, obere Schrauben (2) einsetzen und leicht anziehen. 2. Die so vorbereitete Grasfangbox auf die Fangboxhalterungen am Heck des Traktors setzen und an die Radabdeckungen angleichen. Schrauben (2) fest anziehen.
  • Seite 7: Anbringung Der Grasfangbox

    ZUSAMMENBAU VORBEREITUNGEN VOR DER ERSTEN ANBRINGUNG DER GRASFANGBOX BENUTZUNG (ABB. 6) Der Rasentraktor wird aus Sicherheitsgründen ohne Motoröl und Benzin als auch ohne Batteriesäure für die Batterie geliefert. GEFAHR Bleisäurebatterien produzieren explosive Gase. Funken, offenes Feuer und Rauchwaren von der Batterie fernhalten.
  • Seite 8 ZUSAMMENBAU BATTERIE ÜBERPRÜFEN Benützen Sie bleifreies Normalbenzin. Der empfohlene niedrigste Oktanwert liegt bei 95. Falls erforderlich, wie folgt vorgehen: Wenn der Motor mit einem niedrigeren Wert als 95 1. Batterie aus Traktor ausbauen. betrieben wird, kann es zu sogenannten 2. Batterie mit einem Ladegerät während einer Klopferscheinungen kommen.
  • Seite 9: Erläuterungen Zu Abb

    BEDIENUNG BEDIENELEMENTE (ABB. 11) Armaturenbrett a Gasverstellhebel b Zünd-Anlaßschalter c Schalter für Scheinwerfer d Schalter MANUELL/AUTOMATIK e Schalter Reset f Mähantrieb EIN/AUS Lenkrad Choke Hebel für Schnitthöhenverstellung 5a. Gaspedal für Vorwärtsfahrt 5b. Gaspedal für Rückwärtsfahrt Bremspedal Auskupplungshebel Abb. 16 SCHALTER MANUELL/AUTOMATIK (d) In Position AUTO(matik) stellt sich das Mähwerk automatisch ab, wenn der Grasfangbehälter gefüllt ist.
  • Seite 10: Motor Starten

    BEDIENUNG MOTOR STARTEN 4. Stellen Sie den Gasverstellhebel auf die Posi- tion ”Schildkröte”. Den Chokerhebel ziehen. 5. Stellen Sie den Schalter ”Mähantrieb” auf AUS GEFAHR (Abb. 16, Pos. OFF). Motor nie in geschlossenen oder nicht aus- 6. Drehen Sie den Zündschlüssel in Richtung reichend belüfteten Räumen laufen lassen! START (Abb.
  • Seite 11 BEDIENUNG WICHTIG WARNUNG Stellen Sie den Gashebel in Leerlauf, bevor Sie Bei Rückwärtsfahrt immer nach hinten schauen! den Motor ausstellen. Das verhindert Das Mähwerk muss ausgeschaltet sein ! Fehlzündungen und schont den Motor. RASENMÄHEN WARNUNG WICHTIG Stellen Sie das Mähwerk in die höchste Position, wenn Sie den Rasen verlassen.
  • Seite 12 BEDIENUNG ARBEITSGESCHWINDIGKEITEN Der kleinste Gang kommt beim Mähen am Hang und von hohem, feuchtem Gras zum Einsatz. Je kürzer das Gras, desto höher sollte die Geschwindigkeit sein. Bei Transportfahrten (nicht beim Mähen). Für größte Geschwindigkeit das Gaspedal für die Vorwärtsfahrt heruntertreten. IMMER: Bei Hindernissen sofort Messer abstellen und den Mäher in die höchste Stellung bringen.
  • Seite 13 BEDIENUNG SCHEINWERFER WARNUNG Sie können die Scheinwerfer mittels dem Lichtschalter (Abb. 11, Pos.c) einschalten, wenn Beim Fahren hangabwärts immer den sich der Zündschlüssel in Position befindet (Abb. niedrigsten Gang wählen! 18). Wenn Sie das Gerät abstellen müssen, das Bremspedal voll durchtreten und mit dem SICHERHEITSEINRICHTUNGEN Parkbremshebel sichern (Abb.
  • Seite 14: Reinigung

    WARTUNG REINIGUNG MOTORWARTUNG Befolgen Sie die Serviceanweisungen in der Motor- Bedienungsanleitung für Luftfilter, Ölfilter, Ölwechsel, Zündkerzen, usw. WARNUNG Vor allen Reinigungs- oder Reparaturarbeiten MOTORÖLWECHSEL den Zündschlüssel abziehen. Das Motoröl muss nach den ersten 5 Tragen Sie immer festes Schuhzeug, Arbeits- Betriebsstunden gewechselt werden.
  • Seite 15: Aufbocken Des Traktors

    WARTUNG Vor der Einlagerung WARTUNGSPRÜFLISTE Am Anfang jeder Saison Alle 100 Betriebsstunden Alle 50 Betriebsstunden Alle 25 Betriebsstunden Monatlich Wartungsprotokoll Häufig Während der Nach den ersten 20 Stdn. Routinewartung Nach den ersten 5 Stdn. Daten eintragen Nach den ersten 2 Stdn. Vor jedem Einsatz Motorölstand prüfen Motoröl wechseln...
  • Seite 16: Schmierung (Abb. 23)

    ENTRETIEN SCHMIERUNG (ABB. 23) Abb. 23 SCHMIERPLAN Bild Nr. Bezeichnung Anzahl Nach Betriebstunden Schmiermittel Vorderrad - Schmiernippel FETT Lenkkugelgelenke ÖL Lenksektorgetriebe FETT Lenkritzel FETT Lenkwellenlager ÖL Lenkwellenlager ÖL Fahrthebel – Schmiernippel ÖL Wellennabe zur Anhebung der Mähereinheit ÖL Kugelgelenk Drehhebestange Diagonalwelle –...
  • Seite 17 ENTRETIEN Die Rollenläger in den Riemenscheiben und Wenn die Batteriepole oxydiert sind, mit Stahlbürste Spannrollen sind dauergeschmiert. Das Getriebe ist abschmirgeln und mit Petroleum behandeln. mit Öl gefüllt. GEFAHR GEFAHR Beim Einbau der Batterie auf gleiche Position und festen Sitz der Kabel achten(ROT positiver Bleisäurebatterien erzeugen explosive Gase.
  • Seite 18 WARTUNG ZÜNDKERZENWARTUNG ABBAU RÄDER Zündkerze in regelmäßigen Abständen auf Kohlereste und Elektrodenabstand prüfen. Der Elektrodenabstand sollte ca. 0,7 mm betragen (siehe auch Motoranleitung). LUFTFILTER Bei normalem Betrieb Luftfilter alle 25 Betriebsstunden reinigen oder ersetzen. Bei bes- onders staubigen Einsätzen häufiger (siehe auch Motoranleitung).
  • Seite 19: Einstellhinweise

    EINSTELLHINWEISE BREMSEINRICHTUNG (ABB. 28) FÜLLSTANDSWARNANLAGE DER Der Rasentrac ist mit einer Scheibenbremse GRASFANGBOX (MODELL ZP 98/1) ausgerüstet, die sich hinten am Getriebe befindet. Wichtiger Hinweis: Die Anlage funktioniert nur in der Schalterstellung AUTO (siehe Bedienungs-/ Prüfung der Bremswirkung Steueranweisungen in diesem Handbuch). 1.
  • Seite 20: Schärfen Der Messer

    EINSTELLHINWEISE Maßnahmen wieder aktiviert werden: GEFAHR RESET-Taste betätigen oder Schalter zur Aktivierung der Die Messer nicht mit bloßen Händen anfassen. Füllstandswarnanlage aus- und wieder Tragen Sie Handschuhe oder wickeln Sie die einschalten. Messer mit Papier oder anderem Material ein, SERVICEARBEITEN bevor Sie die Messer an- oder abbauen.
  • Seite 21 EINSTELLHINWEISE FAHRANTRIEBS-KEILRIEMEN (ABB.31) Abb. 31 Abb. 41 1. Motorriemenscheibe 4. Den Sicherheitsschalter für den Überfüllungs- 2. Riemenscheibe schutz entfernen. 3. Mitlaufscheibe 5. Tunnel zur Abnahme des unteren Teils von den beiden angeschweißten Stiften anheben, mit Riemenspannung mit Scheibe 3 einstellen. denen er an der Mähereinheit befestigt ist.
  • Seite 22 EINSTELLHINWEISE 5. Mutter M10 justieren, bis die vorgegebene EINSTELLUNG DES Spannung am Zahnriemen erreicht ist (siehe HÖHENEINSTELLDRAHTSEILS Abb. 33). Folgendermaßen vorgehen: 6. Die beiden Sechskantmuttern an der 1. Den Traktor auf einer ebenen Unterlage Zahnriemenscheibe nachziehen, jetzt ist der abstellen, wenn möglich auf Beton. Riemen vorschriftsmäßig eingestellt.
  • Seite 23: Elektrische Anlage

    ELEKTRISCHE ANLAGE 1. Batterie VERKABELUNGSFARBEN: 2. Motor 3. Zündschalter = Blau 4. Startrelais = Rot 5. Anlasser = Braun 6. Elektro-magnetische Kupplung (diode + widerstand) = Weiß 7. Scheinwerfer = Schwarz 8. Sitzkontaktschalter = Gelb 9. Schalter Mähantrieb EIN/AUS GRN = Grün 10.
  • Seite 24: Fehlersuche

    FEHLERSUCHE PROBLEM ABHILFE Mäher mäht 1. Grasansammlungen von der Unterseite des Gehäuses der Mähereinheit entfernen fleckenweise oder 2. Sicherstellen, daß die Mähmesser scharf und in gutem Zustand sind (weder verbogen noch falsch montiert) ungleichmäßig 3. Befestigungsschrauben der Mähmesser prüfen. Die Schrauben müssen festgezogen sein. 4.
  • Seite 25 FEHLERSUCHE PROBLEM ABHILFE Beim Einkuppeln der 1. Mähmesser prüfen und sicherstellen, daß sie nicht ungleich oder lose sind. Bei Bedarf ersetzen. Messer enstehen 2. Riemen auf Brandflecken oder UnregelmäBigkeiten prüfen, die zu Schwingungen führen können. Bei extreme Vibrationen Bedarf ersetzen 3.
  • Seite 26: Lagerung

    LAGERUNG Bei Saisonende, oder bei Nicht-Benutzung für mehr 5. Batterie ausbauen (siehe Absatz Entfernen der als 30 Tage, sollte der Rasentraktor sofort für die Batterie im Abschnitt Montage der vorliegenden Lagerung vorbereitet werden.Benzin kann un- Gebrauchsanweisung). gebraucht längere Zeit (30 Tage oder mehr) 6.
  • Seite 27: Technische Daten

    TECHNISCHE DATEN Motor 18 PS VANGUARD V-TWIN Briggs & Stratton* 18 PS INTEK V-TWIN Briggs & Stratton* Batterie 12 V/22 A Vorderräder 16 x 6.50 - 8 Hinterräder 20 x 10.00 - 8 Reifendruck, vorn 100 kPa (1 bar) Reifendruck, hinten 70 kPa (0,7 bar) Getriebe HYDRO-GEAR Modell-Nr.: 310-0650...
  • Seite 28 – Deutsch ´*3!W¶1S¨ 1998W46...
