EKGC185-40.11A++
DE
1. Das Gerät vorsichtig auf die Rückseite legen (2) und das untere Scharnier und
die Füße lösen. Die Gerätetür nach vorne ziehen (2b) und vorsichtig zur Seite
legen.
2. Das mittlere Scharnier (2c) B lösen und ebenfalls die obere Gerätetür vorsichtig
nach vorne abziehen und zur Seite legen.
3. Das obere Scharnier (2d) C lösen und nehmen das untere Scharnier (A) und
fixieren es oben auf der linken Seite.
4. Die obere Gerätetür auf den Stift des oberen Scharniers einstecken und die
Gerätetür schließen.
5. Das mittlere Scharnier befestigen und stecken den Stift in den Hohlraum der
unteren Gerätetür.
6. Nehmen die untere Gerätetür und verbinden den Stift des mittleren Scharniers
mit dem Hohlraum der unteren Gerätetür.

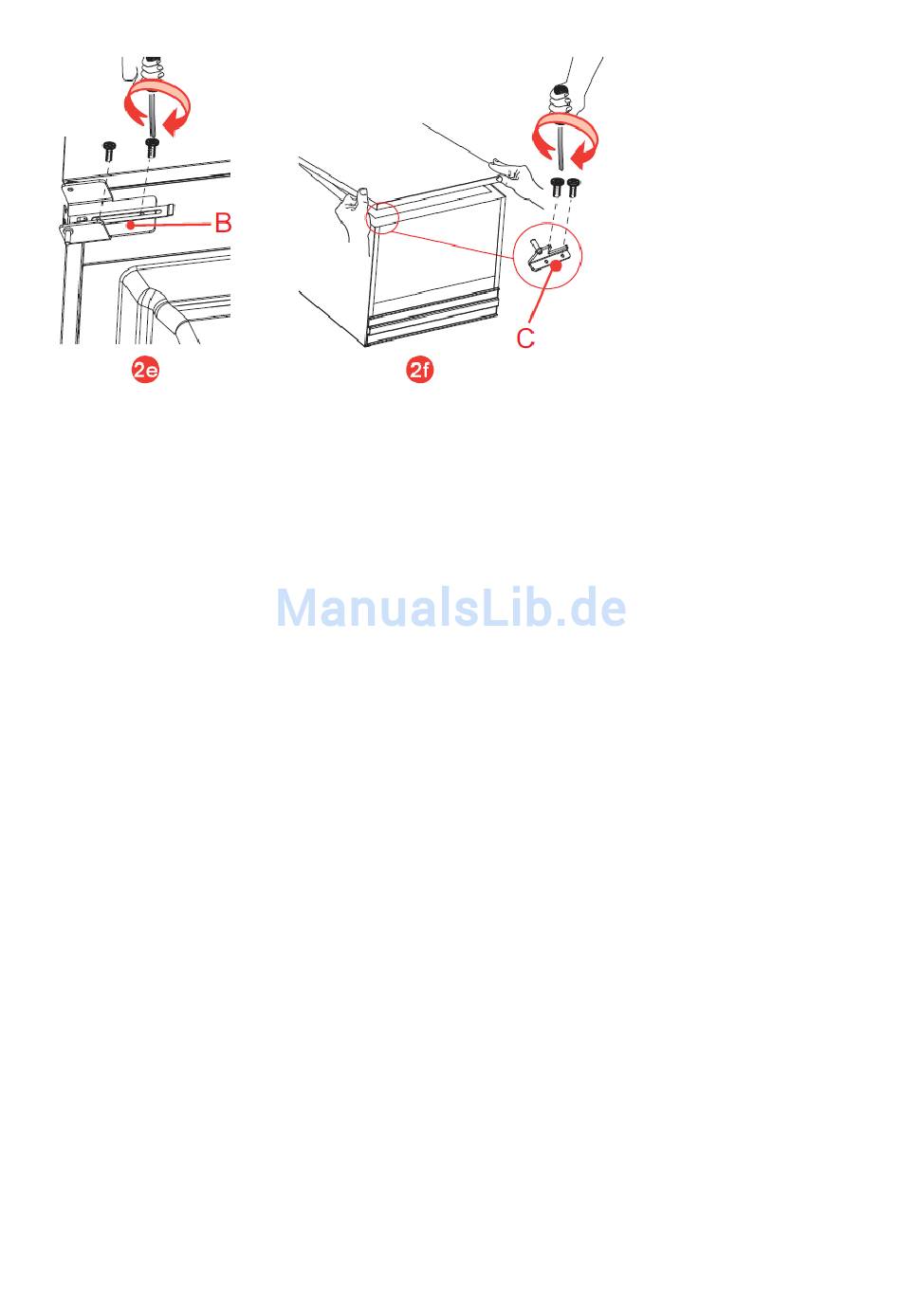

7. Die untere Gerätetür schließen (2f) und schrauben das Scharnier (C) fest.
8. Beide Füße sind ebenfalls wieder angeschraubt.
9. Das Gerät vorsichtig aufrecht stellen und prüfen Sie den passgenauen Sitz der
Gerätetüren.
Seite 22 von 28
Version E1.0 06/2016
