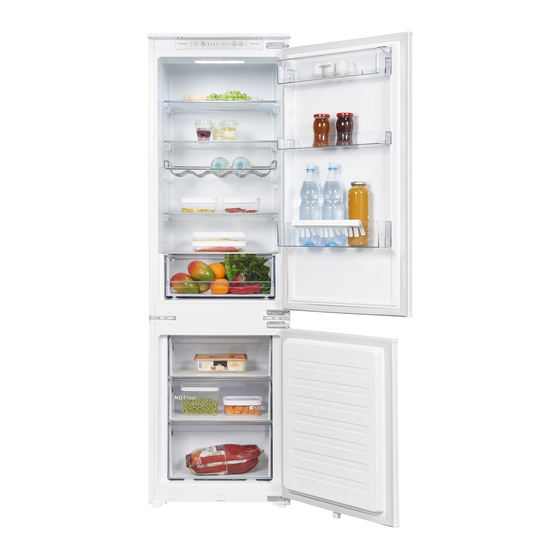

exquisit EKGC270-70-NF-010E Gebrauchs- Und Montageanweisung
Einbau-kühl-gefrierkombination
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit EKGC270-70-NF-010E
Inhaltszusammenfassung für exquisit EKGC270-70-NF-010E
- Seite 1 Einbau-Kühl-Gefrierkombination EKGC270-70-NF-010E Gebrauchs- und Montageanweisung...
-
Seite 2: Einleitung
Einleitung Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung aufmerksam durchlesen. Die Gebrauchsanweisung enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang 1x Gerät 3x verstellbare Glasablagen 1x Glasablage über der Gemüseschale (nicht verstellbar) 1x Gefrierfach-Glasablage 1x Gemüseschale 3x Türfächer 1x Flaschenregal 3x Gefrierschubladen 1x Eierablage 1x Eiswürfelschale 1x Gebrauchsanweisung 1x Montageanleitung 1x Servicekarte Bezeichnung 1) Elektronischer Temperaturregler 2) verstellbare Glasablagen 3) Flaschenregal 4) Glasablage über der Gemüseschale (nicht verstellbar) -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Bestimmungsgemäße Verwendung .......... 6 1.2 Fehlgebrauch ..............6 1.3 Sicherheit zu bestimmten Personengruppen ....... 6 1.4 Restgefahren ..............7 1.5 Gefahren durch Kältemittel ............ 8 Aufstellen und Anschließen ............. 9 2.1 Türanschlag wechseln ............9 2.2 Gerät für den Einbau vorbereiten ........... -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 6: Bestimmungsgemäße Verwendung
1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. • Gerät nicht für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen. Der Hersteller übernimmt keine Haftung für eventuelle Schäden. • Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. -
Seite 7: Restgefahren
Zu Ihrer Sicherheit STRANGULATIONSGEFAHR DURCH NETZKABEL! Kinder unter 8 Jahren vom Netzkabel des Geräts fernhalten. ERSTICKUNGSGEFAHR DURCH VERPACKUNGSMATERIALIEN! Kinder von den Verpackungsmaterialien fernhalten. ERSTICKUNGSGEFAHR DURCH ALTGERÄT! Spielende Kinder können sich im Gerät einsperren oder in andere lebensgefährliche Situationen geraten. • Vorhandene Schnapp- und Riegelschlösser entfernen oder zerstören. -
Seite 8: Gefahren Durch Kältemittel
BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. • Vorgeschriebene Abstände für die Geräterückwand, -seite und –oberkante unbedingt einhalten (s. Kapitel Mindestabstände). • Kompressor und Verflüssiger (modellabhängig) frei von Staub und Gegenständen halten. 1.5 Gefahren durch Kältemittel GESUNDHEITSGEFAHR! Ist der Kältekreislauf beschädigt, tritt das Kältemittel Isobutan R600a aus. -
Seite 9: Aufstellen Und Anschließen
2 Aufstellen und Anschließen Vor dem Aufstellen und Anschließen des Geräts sicherstellen, dass • das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel → Stromschlag). • die Einbaubedingungen erfüllt sind (s. Kapitel Mindestabstände). Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. - Seite 10 Aufstellen und Anschließen Für den Türanschlagwechsel benötigte Werkzeuge: Werkzeug Bezeichnung Kreuzschlitz-Schraubendreher Schraubendreher, flach Rollgabelschlüssel (Engländer) Schrittfolge Bild 1. Oberes Scharnier abschrauben. 2. Obere Gerätetür vorsichtig abheben und mit der Frontseite nach oben ablegen. 3. Mittleres Scharnier abschrauben. Seite 10 von 30...
-
Seite 11: Gerät Für Den Einbau Vorbereiten
Aufstellen und Anschließen 4. Untere Gerätetür vorsichtig abheben und mit der Frontseite nach oben ablegen. 5. Unteres Scharnier abschrauben. 6. Sämtliche Schraublochabdeckungen links entfernen und rechts einstecken. 7. Sämtliche Scharniere um 180° drehen. An den entsprechenden Positionen, wie in der Abbildung ersichtlich, anbringen. 8. -
Seite 12: Mindestabstände Für Be- Und Entlüftung
Aufstellen und Anschließen Mindestabstände für Be- und Entlüftung Die Luftzirkulation an der Geräterückwand, -seite und - oberkante beeinflusst den Energieverbrauch und die Kühl-/ Gefrierleistung (je nach Modell). Unbedingt die Mindestabstände für die Belüftung des Gerätes einhalten, die in der nachfolgenden Zeichnung aufgeführt sind. -
Seite 13: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege“). • Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen. • Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere Stufe stellen, um die gewünschte Kühltemperatur zu halten. -
Seite 14: Kühltemperatur
Inbetriebnahme Kühltemperatur 1. Taste „1“ drücken. → Im Display leuchtet die LED (4) der eingestellten Temperatur. 2. Jedes weitere Drücken der Taste „1“ verändert den Wert in der angezeigten Reihenfolge. Gefrierraum Temperatur im Gefrierraum (-14 °C bis -24 °C) über die Kühltemperatur regeln. Für die niedrigste Gefriertemperatur die Temperatur auf 2 °C einstellen. -
Seite 15: Lebensmittel Richtig Lagern
Inbetriebnahme 3.2 Lebensmittel richtig lagern Eine ordnungsgemäße Lagerung kann zum Erhalt der Lebensmittelqualität beitragen. GESUNDHEITSGEFAHR! Ist das Gerät abgeschaltet oder ist der Strom ausgefallen, sind die Lebensmittel nicht ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen und verderben. Bei Verzehr der an- oder aufgetauten Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung. - Seite 16 Inbetriebnahme Zum Verpacken eignen sich: • Für Lebensmittel geeignete Frischhaltebeutel und -folien • Spezielle Hauben aus Kunststoff mit Gummizug • Aluminiumfolie Um größere Mengen im Kühl-/Gefrierraum zu lagern, sind die Glasablagen abnehmbar. 1. Glasablagen hinten anheben und nach vorne ziehen. Oder 2.
- Seite 17 Inbetriebnahme Beschreibung Gefrierfächer nach *-Fach Ziel- Geeignet zum… Fächer-Typ Lagertemperatur Aufbewahren von frischem Fleisch und frischem Fisch über einen Zeitraum von „Null-Sterne- einem bis maximal drei Tagen sowie zum - 6 °C ~ + 0 °C Fach“ Lagern oder Herstellen von Eiswürfeln. Nicht geeignet zum Einfrieren von frischen Lebensmitteln.
- Seite 18 Inbetriebnahme Übersicht Lagerempfehlungen Kühl-/Gefrierraum Kühlraum Gefrierraum ❶ Streichzarte Butter und Käse im ❼Eis, gefrorene Früchte sowie gefrorene oberen Türfach platzieren, hier ist die Backwaren, in der oberen Schublade Temperatur am wärmsten. platzieren. In dieser Schublade ist die Temperatur am höchsten (wärmsten). ❷...
-
Seite 19: Eiswürfel Herstellen
Inbetriebnahme 3.2.1 Eiswürfel herstellen Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser füllen und waagerecht auf den Boden des Gefrierabteils stellen. Festgefrorene Eiswürfelschale mit einem stumpfen Gegenstand lösen (z.B. Löffelstiel). Fertige Eiswürfel für kurze Zeit unter fließendes Wasser halten, somit lassen sie sich leichter lösen. 3.2.2 Energie sparen •... -
Seite 20: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. Vor allen wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz getrennt ist (s. Sicherheitskapitel → Stromschlag). VERLETZUNGSGEFAHR! • Keine elektrischen Heizgeräte, offene Flammen, Messer o.ä. -
Seite 21: Gerätetürdichtung Reinigen / Wechseln
Wartung und Pflege 4.2 Gerätetürdichtung reinigen / wechseln Luftdichtheit der Dichtungen von Tür oder Deckel prüfen Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08 mm -Dicke an verschiedenen Stellen des Gerätes einklemmen. Lässt sich das Papier mit einem leichten Widerstand durchziehen, →... -
Seite 22: Abtauen
Wartung und Pflege 4.3 Abtauen Automatisches Abtauen im Kühlraum Der Kühlbereich ist mit einer Abtau-Automatik ausgestattet. Reif und Eis taut automatisch ab. Das Tauwasser fließt durch die Rinne in das Abtauloch, auf der Rückseite des Gerätes in eine Tauwasserschale ab. Durch die Wärme des Motors verdunstet das Tauwasser. -
Seite 23: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten ausschließlich vom Kundendienst ausführen lassen (s. Kapitel „Ersatzteile / Kundenservice“). Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen. Bei einer nicht fachgerecht durchgeführten Reparatur erlischt der Garantieanspruch. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... - Seite 24 Betriebsgeräusche / Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Gerät kühlt nicht. Gerät ist ausgeschaltet oder Stromversorgung und wird nicht mit Strom versorgt. Sicherungen überprüfen. Prüfen, ob der Netzstecker richtig in der Steckdose steckt. Prüfen, ob Spannung an der Steckdose anliegt. Gerät ist ausgeschaltet.
-
Seite 25: Ersatzteile / Kundenservice
6 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim oben genannten Kundendienst erhältlich (Abhängig vom Gerät): Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen; Türgriffe, Türscharniere, Einlegeböden und Einschübe Die Ersatzteile sind 7 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich. Türdichtungen sind 10 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich. - Seite 26 ➢ Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. Seite 26 von 30...
-
Seite 27: Garantiebedingungen
7 Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate beseitigt der Kundendienst Mängel am Gerät unentgeltlich. -
Seite 28: Entsorgung
8 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen (DE) Altgeräte dürfen nicht in den Hausmüll Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. - Seite 29 Entsorgung • Seite | 29...
- Seite 30 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY EKGC270-70-NF-010E_E1-1_2022-01 www.exquisit.de...
