EKGC185-40.11A++
DE

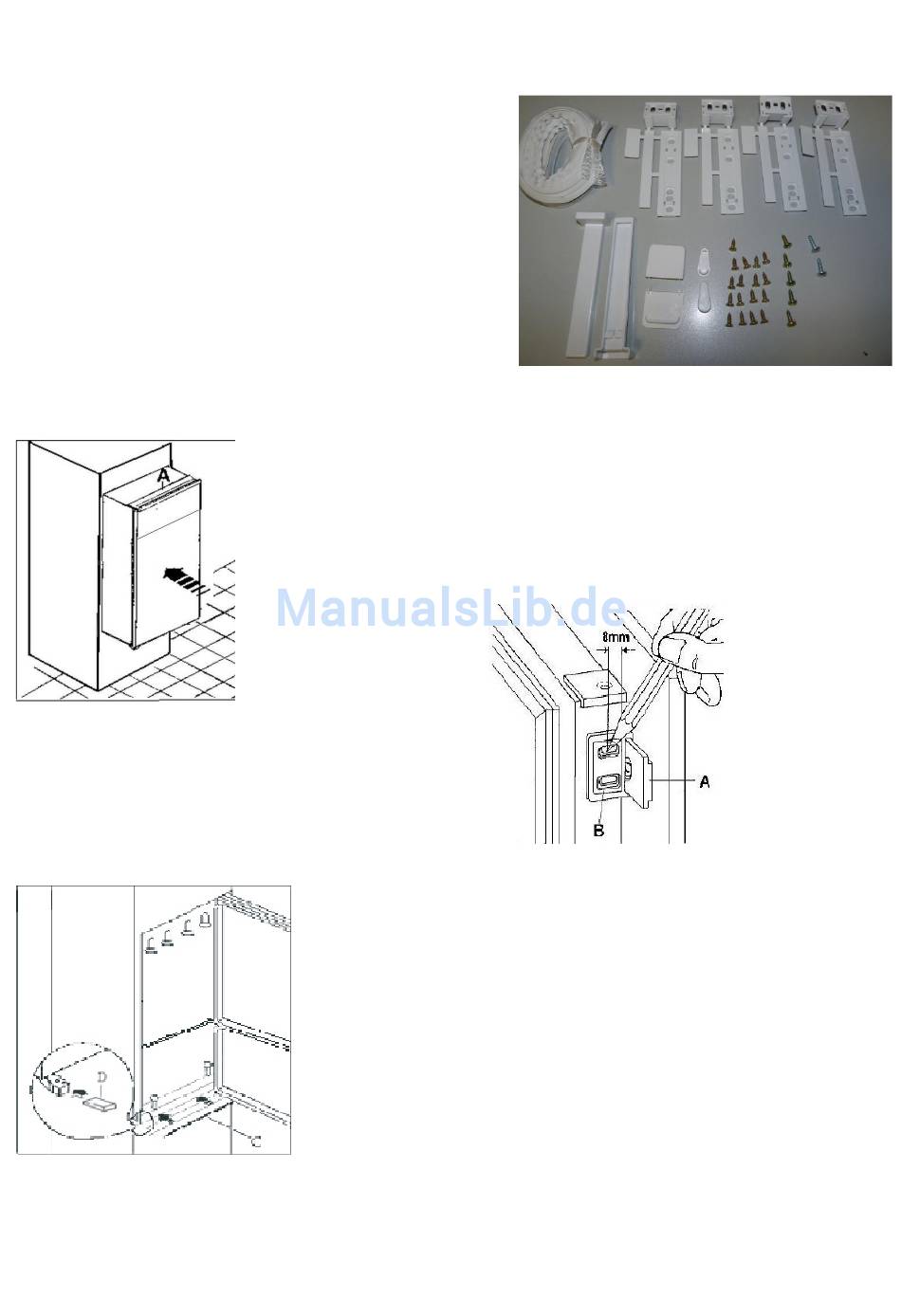

Montagematerial
1 Dichtigkeitsband
4 Stk. Führungen für die Schlepptürmontage
2 Abdeckungen für die mittlere Halterung
2 Abdeckkappen für die Füβe
17 Stk Spanplattenschrauben
5 Stk. Blechschrauben
2 Stk. Blechschrauben
Schlepptürmontage
(Abb.1)
Gerät vorsichtig in die Möbelnische
schieben (Abb.1) bis zum Raster-
streifen "A" Gerätetür öffnen und das
Gerät mittig ausrichten.
(Abb. 2)
Gerät mit 4 Schrauben befestigen
Seite 10 von 28
Führungsschiene "A" gemäβ (Abb.3)
an der Innenseite der Möbeltür anhalten
und die Position der Befestigungs-
schrauben kennzeichnen. Eventuell die
Schraubenlöcher vorbohren, die
Schiene anschrauben.
(Abb. 4)
Gerät- und Möbeltür um 90° öffnen.
Den kleinen Winkel "B" (Abb.4) auf die
Führungsschiene "A" schieben. Möbel-
und Gerätetür zusammenpressen und
die Bohrlöcher, wie in (Abb.4) abgebildet
mittig anzeichnen. Winkel "B"
abnehmen und mit einem 2mm Ø
Bohrer die Schraubenlöcher bohren.
Den Winkel "B" wieder auf die Schiene
schieben und mit den beigefügten
Schrauben befestigen.
Version E1.0 06/2016
