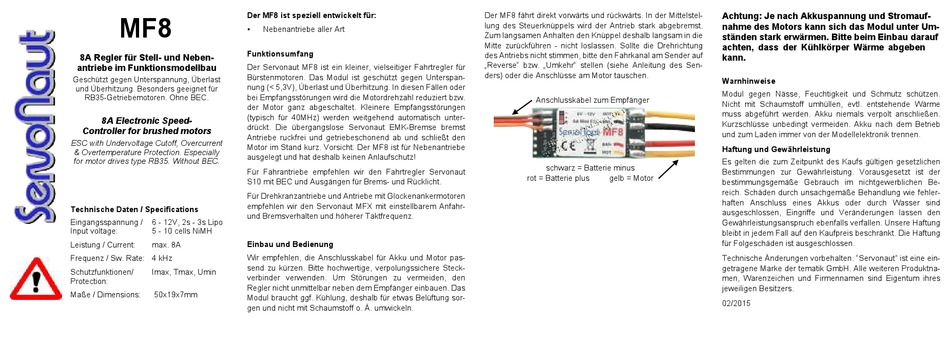

Servonaut MF8 Anleitung

Der MF8 ist speziell entwickelt für:
MF8
Ÿ
Funktionsumfang
8A Regler für Stell- und Neben-
antriebe im Funktionsmodellbau Der Servonaut MF8 ist ein kleiner, vielseitiger Fahrtregler für
Bürstenmotoren. Das Modul ist geschützt gegen Unterspan-
Geschützt gegen Unterspannung, Überlast
nung (< 5,3V), Überlast und Überhitzung. In diesen Fällen oder
und Überhitzung. Besonders geeignet für
RB35-Getriebemotoren. Ohne BEC. bei Empfangsstörungen wird die Motordrehzahl reduziert bzw.
der Motor ganz abgeschaltet. Kleinere Empfangsstörungen
(typisch für 40MHz) werden weitgehend automatisch unter-
8A Electronic Speed-
drückt. Die übergangslose Servonaut EMK-Bremse bremst
Controller for brushed motors
Antriebe ruckfrei und getriebeschonend ab und schließt den
ESC with Undervoltage Cutoff, Overcurrent
Motor im Stand kurz. Vorsicht: Der MF8 ist für Nebenantriebe
& Overtemperature Protection. Especially
ausgelegt und hat deshalb keinen Anlaufschutz!
for motor drives type RB35. Without BEC.
Für Fahrantriebe empfehlen wir den Fahrtregler Servonaut
S10 mit BEC und Ausgängen für Brems- und Rücklicht.
Für Drehkranzantriebe und Antriebe mit Glockenankermotoren
empfehlen wir den Servonaut MFX mit einstellbarem Anfahr-
Technische Daten / Specifications
und Bremsverhalten und höherer Taktfrequenz.
Eingangsspannung / 6 - 12V, 2s - 3s Lipo
Input voltage: 5 - 10 cells NiMH
Einbau und Bedienung
Leistung / Current: max. 8A
Frequenz / Sw. Rate: 4 kHz Wir empfehlen, die Anschlusskabel für Akku und Motor pas-
send zu kürzen. Bitte hochwertige, verpolungssichere Steck-
Schutzfunktionen/ Imax, Tmax, Umin
verbinder verwenden. Um Störungen zu vermeiden, den
Protection:
Regler nicht unmittelbar neben dem Empfänger einbauen. Das
Maße / Dimensions: 50x19x7mm
Modul braucht ggf. Kühlung, deshalb für etwas Belüftung sor-
gen und nicht mit Schaumstoff o. Ä. umwickeln.
Nebenantriebe aller Art
Der MF8 fährt direkt vorwärts und rückwärts. In der Mittelstel-
lung des Steuerknüppels wird der Antrieb stark abgebremst.
Zum langsamen Anhalten den Knüppel deshalb langsam in die
Mitte zurückführen - nicht loslassen. Sollte die Drehrichtung
des Antriebs nicht stimmen, bitte den Fahrkanal am Sender auf
„Reverse" bzw. „Umkehr" stellen (siehe Anleitung des Sen-
ders) oder die Anschlüsse am Motor tauschen.
Anschlusskabel zum Empfänger
schwarz = Batterie minus
rot = Batterie plus gelb = Motor
Achtung: Je nach Akkuspannung und Stromauf-
nahme des Motors kann sich das Modul unter Um-
ständen stark erwärmen. Bitte beim Einbau darauf
achten, dass der Kühlkörper Wärme abgeben
kann.
Warnhinweise
Modul gegen Nässe, Feuchtigkeit und Schmutz schützen.
Nicht mit Schaumstoff umhüllen, evtl. entstehende Wärme
muss abgeführt werden. Akku niemals verpolt anschließen.
Kurzschlüsse unbedingt vermeiden. Akku nach dem Betrieb
und zum Laden immer von der Modellelektronik trennen.
Haftung und Gewährleistung
Es gelten die zum Zeitpunkt des Kaufs gültigen gesetzlichen
Bestimmungen zur Gewährleistung. Vorausgesetzt ist der
bestimmungsgemäße Gebrauch im nichtgewerblichen Be-
reich. Schäden durch unsachgemäße Behandlung wie fehler-
haften Anschluss eines Akkus oder durch Wasser sind
ausgeschlossen, Eingriffe und Veränderungen lassen den
Gewährleistungsanspruch ebenfalls verfallen. Unsere Haftung
bleibt in jedem Fall auf den Kaufpreis beschränkt. Die Haftung
für Folgeschäden ist ausgeschlossen.
Technische Änderungen vorbehalten. "Servonaut" ist eine ein-
getragene Marke der tematik GmbH. Alle weiteren Produktna-
men, Warenzeichen und Firmennamen sind Eigentum ihres
jeweiligen Besitzers.
02/2015
