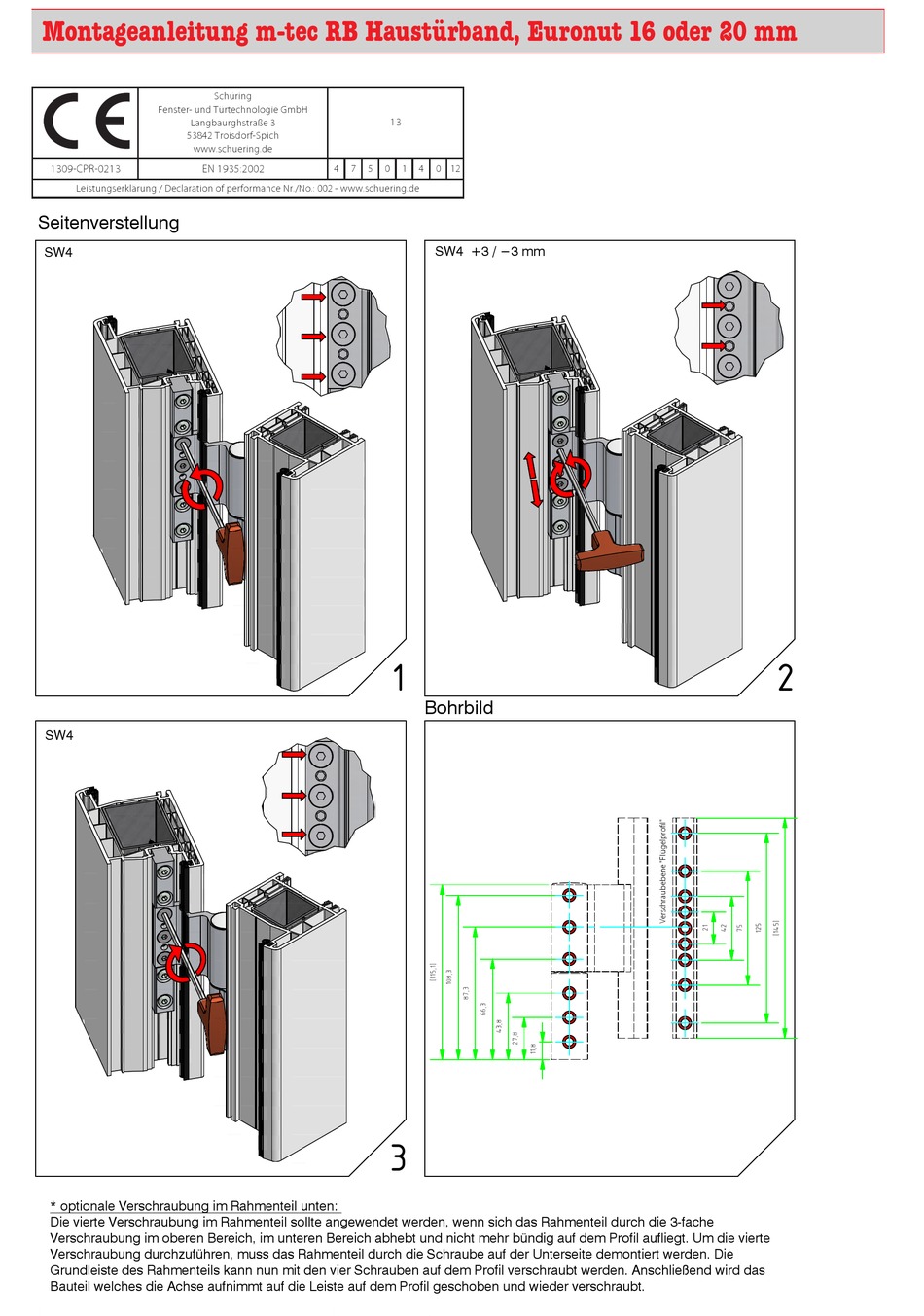

Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm
Fenster- und Türtechnologie GmbH
Langbaurghstraße 3
53842 Troisdorf-Spich
www.schuering.de
1309-CPR-0213 EN 1935:2002
Leistungserklärung / Declaration of performance Nr./No.: 002 - www.schuering.de
Seitenverstellung
SW4
SW4
*optionaleVerschraubungimRahmenteilunten:
DievierteVerschraubungimRahmenteilsollteangewendetwerden,wennsichdasRahmenteildurchdie3fache
VerschraubungimoberenBereich,imunterenBereichabhebtundnichtmehrbündigaufdemProfilaufliegt.Umdievierte
Verschraubungdurchzuführen,mussdasRahmenteildurchdieSchraubeaufderUnterseitedemontiertwerden.Die
GrundleistedesRahmenteilskannnunmitdenvierSchraubenaufdemProfilverschraubtwerden.Anschließendwirddas
BauteilwelchesdieAchseaufnimmtaufdieLeisteaufdemProfilgeschobenundwiederverschraubt.
Schüring
4 7 5 0


13
1 4 0 12
SW4+3/−3mm

Bohrbild



