Schüring m-tec RB Montageanleitung Seite 2

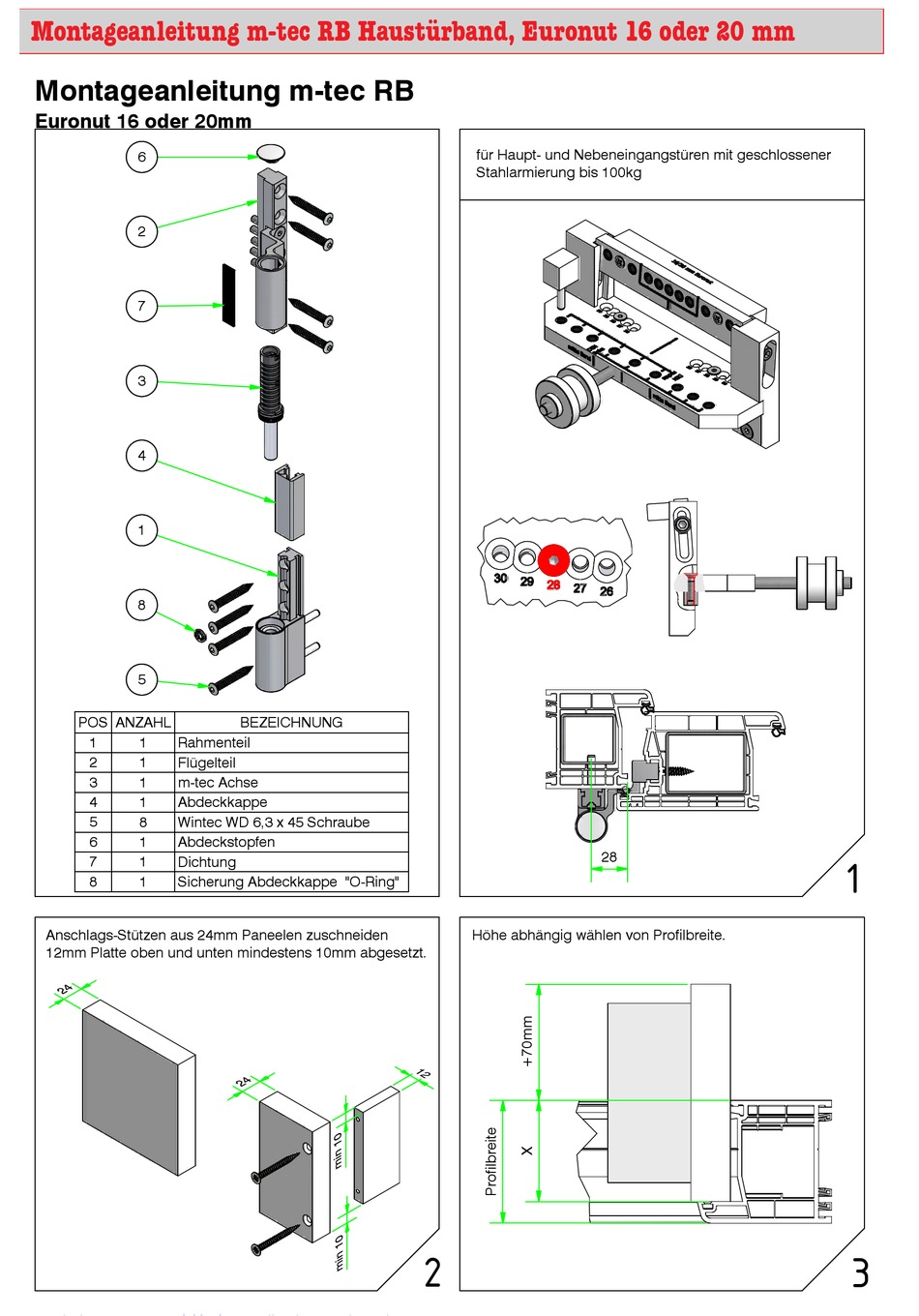

Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm


6
2
7
3
4
1
8
5
POS ANZAHL
1 1 Rahmenteil
2 1 Flügelteil
3 1 mtecAchse
4 1 Abdeckkappe
5 8
WintecWD6,3x45Schraube
6 1 Abdeckstopfen
7 1 Dichtung
8 1 SicherungAbdeckkappe"ORing"
AnschlagsStützenaus24mmPaneelenzuschneiden
12mmPlatteobenunduntenmindestens10mmabgesetzt.
BEZEICHNUNG
fürHauptundNebeneingangstürenmitgeschlossener
Stahlarmierungbis100kg

HöheabhängigwählenvonProfilbreite.

28



