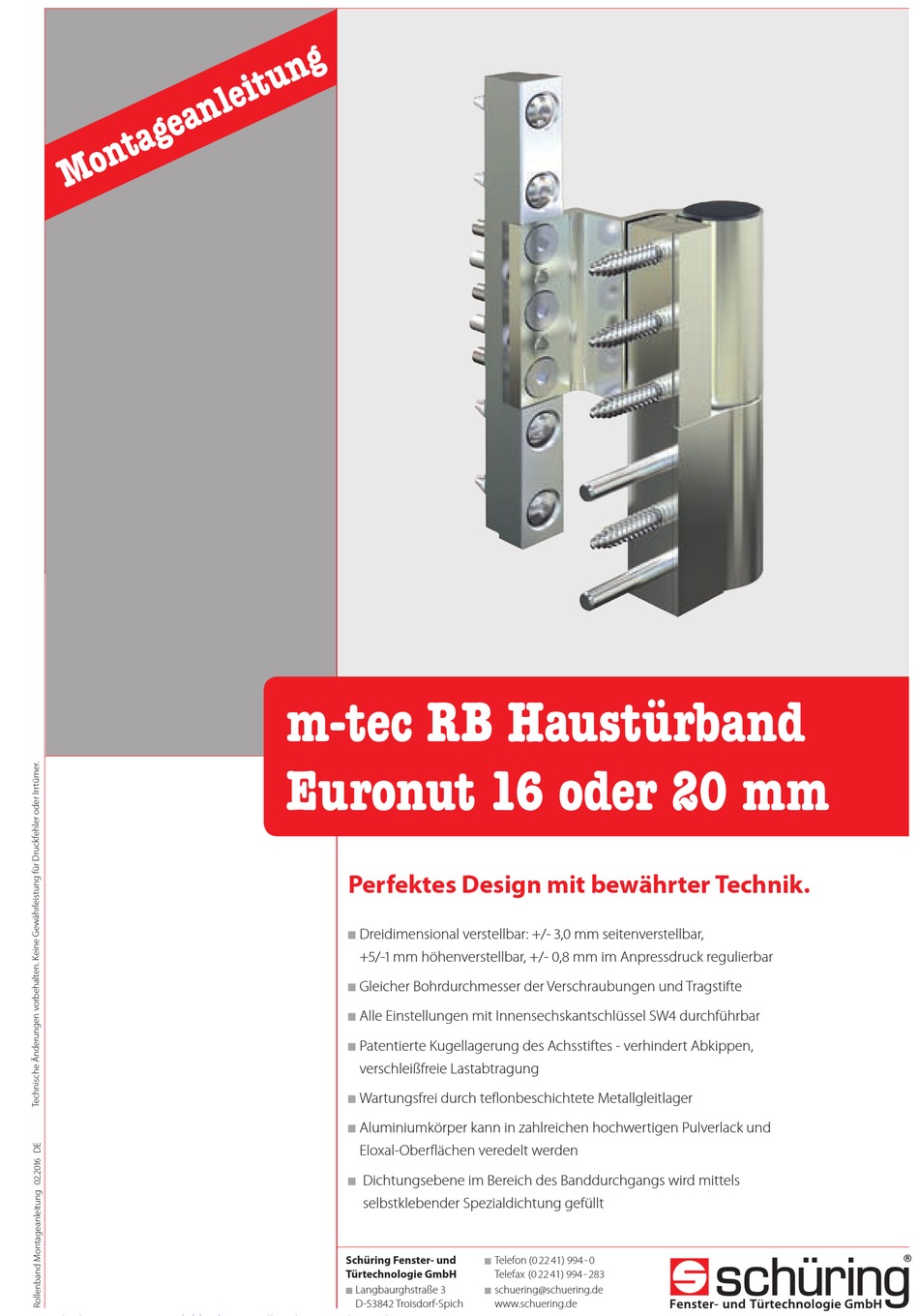

m-tec RB Haustürband

Euronut 16 oder 20 mm

Perfektes Design mit bewährter Technik.

Dreidimensional verstellbar: +/- 3,0 mm seitenverstellbar,

+5/-1 mm höhenverstellbar, +/- 0,8 mm im Anpressdruck regulierbar

Gleicher Bohrdurchmesser der Verschraubungen und Tragstifte

Alle Einstellungen mit Innensechskantschlüssel SW4 durchführbar

Patentierte Kugellagerung des Achsstiftes - verhindert Abkippen,

verschleißfreie Lastabtragung

Wartungsfrei durch teflonbeschichtete Metallgleitlager

Aluminiumkörper kann in zahlreichen hochwertigen Pulverlack und

Eloxal-Oberflächen veredelt werden

Dichtungsebene im Bereich des Banddurchgangs wird mittels

selbstklebender Spezialdichtung gefüllt

Schüring Fenster- und

Türtechnologie GmbH

Langbaurghstraße 3

D-53842 Troisdorf-Spich

Telefon (0 22 41) 994 - 0

Telefax (0 22 41) 994 - 283

schuering@schuering.de

www.schuering.de

Inhaltszusammenfassung für Schüring m-tec RB

Seite 1 RB Haustürband Euronut 16 oder 20 mm Perfektes Design mit bewährter Technik. Dreidimensional verstellbar: +/- 3,0 mm seitenverstellbar, +5/-1 mm höhenverstellbar, +/- 0,8 mm im Anpressdruck regulierbar Gleicher Bohrdurchmesser der Verschraubungen und Tragstifte Alle Einstellungen mit Innensechskantschlüssel SW4 durchführbar Patentierte Kugellagerung des Achsstiftes - verhindert Abkippen, verschleißfreie Lastabtragung...
Seite 2 Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm   fürHauptundNebeneingangstürenmitgeschlossener Stahlarmierungbis100kg  ANZAHL BEZEICHNUNG Rahmenteil Flügelteil mtecAchse Abdeckkappe WintecWD6,3x45Schraube Abdeckstopfen  Dichtung SicherungAbdeckkappe"ORing" AnschlagsStützenaus24mmPaneelenzuschneiden HöheabhängigwählenvonProfilbreite.  12mmPlatteobenunduntenmindestens10mmabgesetzt.  ...
Seite 3 Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm                       ...
Seite 4 Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm VordemBohrensicherstellen,dassdieLeistederBohrlehre FürdasuntereBanddieBohrlehrebisandieuntereStütze senkrechtinderEuronutliegt. anlegen.   FürdasobereBanddieBohrlehrebisandieobereStütze ErsteBohrungimBlendrahmensetzen. anlegen.   AnschließenddierestlichenBohrungenbohren(Insgesamt SicherungsstiftindieBohrungeinsetzen. imRahmen6,imFlügel9Stück).  ...
Seite 5 Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm FürdemmittigenAnschlagdieBohrlehremitder Markierung"MitteBand"aufX/2platzieren.  Dichtungkomplettherrausschneiden. FlügelteilmitdenFührungsschraubenandenBohrungenim FlügelausrichtenundmiteinemCuttermesserdieDichtung rechtsundlinksanschneiden.   AchseindasFlügelteileinschlagen. Daraufachten,dasssichdieAchseinNullstellung befindet(SW4).  ...
Seite 6 Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm FlügelteilinderEuronutverschrauben4xØ6,3SW4 Rahmenteilverschrauben (37Nm)undDichtungaufkleben. 4xØ6,3SW4(37Nm). optional*   ORingüberdermittlerenWDSchraubeplatzierenund FlügelindenRahmeneinlegenunddieFlügelteilemitden Abdeckkappeaufschieben. AchsenjeweilsindieRahmenteileeinführen.    ...
Seite 7 Montageanleitung m-tec RB Haustürband, Euronut 16 oder 20 mm Höhenverstellung +5 −   Anpressdruckverstellen     +0,5 +0,8 Nullstellung    −0,8 −0,5 ...
