BEDIENUNGSANLEITUNG
MODEL: MD-07

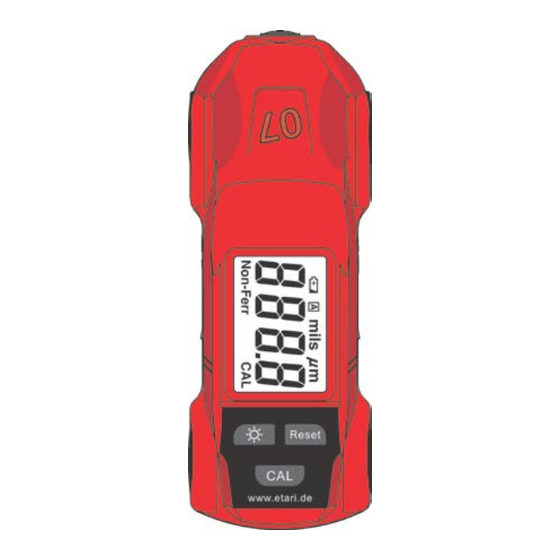

2 IN 1 SCHICHTDICKENMESSGERÄT
EINLEITUNG
Dieses in toller Designform konstruierte tragbare, leicht zu
bedienende und kompakte digitale Schichtdickenmessgerät
ist für die Einhandbedienung zur Messung von Lack-
schichten auf Eisen- und Nichteisenmetallen entwickelt.
Das Schichtdickenmessgerät ist mit Displaybeleuchtung,
Selbstkalibrierung/Reset-Taste, sowie mit einer automati-
schen Abschaltung zur Verlängerung der Batterielaufzeit
ausgestattet.
SICHERHEITSHINWEISE
WICHTIG! Bitte lesen Sie die Sicherheitshinweise und
die Bedienungsanleitung vor der Anwendung des Schicht-
dickenmessgerätes.
Achten Sie auf eine sachgerechte Inbetriebnahme des
Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
Kein Spielzeug, das Gerät ist von Kindern fern zu halten,
der Umgang mit Messgeräten ist durch geschultes Personal
verantwortlich zu überwachen.
ACHTUNG!
● Benutzen Sie das Messgerät nicht in der Nähe einer
Vorrichtung, die starke elektro-
magnetische Strahlungen oder
elektrische Ladungen erzeugt. Dies
kann zu einem fehlerhaften Mess-
ergebnis führen.
● Benutzen Sie das Messgerät nicht
dort, wo es korrosiven oder explo-
siven Gasen ausgesetzt wird. Das
Gerät kann sonst beschädigt werden
oder es kann zu einer Explosion
kommen.
● Lagern oder verwenden Sie das Messgerät nicht längere
Zeit bei direkter Sonneneinstrahlung, dies kann zur einer
Verformung oder Beschädigung der Isolierung führen. Das
Gerät kann in diesem Fall auch nicht mehr ordnungs-
gemäß funktionieren.
● Stellen Sie das Messgerät nicht auf oder neben
einen heißen Gegenstand (70 °C/185°F). Dies kann zu
Schäden am Gerät führen.
● Sollte das Gerät großen Temperaturschwankungen
ausgesetzt sein, sind 30 Minuten zur Temperaturstabilisie-
rung vor der Messung notwendig.
● Auf dem Sensor kann es zu Kondensa-
tionserscheinungen kommen, wenn man
von einer
kalten in eine warme/heiße Umgebung
wechselt.
Warten Sie 10 Minuten bis zur Messung,
damit die Kondensation trocknen kann.
● Verwenden Sie das Gerät nicht in
feuchter oder staubiger Umgebung; dies
kann zu Schäden und falschen Messun-
gen führen.
● Um eine genaue Messung vorzunehmen, muss der Sen-
sor die beschichtete Oberfläche mit der ganzen Fläche
berühren.
● Stellen Sie sicher, dass keine Luftblasen zwischen Trä-
germaterial und der Beschichtung auftreten.
● Vor dem ersten und nach längerem Gebrauch muss das
Gerät erneut kalibriert werden, um genauere Mes-
sergebnisse zu erreichen. Die Nullpunktkalibrierung auf
spezifischen Materialien wie Eisen, Stahl, Bronze, Kupfer,
Nickel, Zink, SU304 und etc. muss immer noch durch-
geführt werden, um Messfehler zu vermeiden, die durch
die Unterschiede der jeweiligen Materialien verursacht
werden. Die Endverbraucher können wesentlich genauere
Messergebnisse auf den verschiedenen Metallen durch
Kalibrierung erreichen.
● Das Gerät ist nicht für Produktionszwecke bestimmt.
Für Folgeschäden übernehmen wir keine Haftung! Bei
Schäden, die durch Nichtbeachten dieser Bedienungsan-
leitung verursacht werden, erlischt die Gewährleis-
tung/Garantie! Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Si-
cherheitshinweise verursacht werden, übernehmen wir
keine Haftung! Aus Sicherheits- und Zulassungsgründen
ist das eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet.
WARNUNG
Elektromagnetische Störungen
Dieses Gerät verwendet ein magnetisch-induktives, sowie
Wirbelstrom-Messverfahren, um die Schichtdicke auf
Metallen und Nichteisenmetallen zu messen. Magnetfel-
der, die über 20 mg (Mini Gauß) liegen, beeinflussen die
Messwerte. Halten Sie in diesen Fällen einen Abstand
von mindestens 30 cm zur Störquelle ein um gute Messer-
gebnisse zu erzielen.
Elektromagnetische Feldstärke: (Einheit = mini Gauss)
Elektromagnetische Quelle 0cm
Ladegerät für Mobiltelefone 50 ~ 500
Notebook Ladegerät 100 ~ 1000
LCD-Display 10 ~ 100
Ventilator 100 ~ 1000
Leselampe 400 ~ 4000
Jedes Gerät mit einer Spule im Inneren sollte
berücksichtig werden.
Optimaler Messabstand ( >30cm)
Falscher Messabstand (<30cm )
TECHNISCHE DATEN
Messbare Grundwerkstoffe: Eisenmetalle (Eisen, Stahl)
und Nichteisenmetalle (Kupfer, Aluminium,
Zink, Bronze, Messing).
Eisenmetall-Messbereich: 0 bis 2000μm,
0 bis 80,0mils
Nichteisenmetall-Messbereich: 0 bis 1000μm,
0 bis 40,0mils
Display-Auflösung: 0.1mils/1μm
30cm
< 1
Reaktionszeit: 1 Sekunde
< 5
< 1
Eisenmetall-Genauigkeit:
< 5
±10μm auf 0 bis 199μm
< 10 ±(3%+10μm) auf 200μm bis 1999μm
±0,4mils auf 0 bis 7,8mils
±(3%+0,4mils) auf 7,9mils bis 80,0mils
Nicht-Eisenmetall-Genauigkeit:
±10μm auf 0 bis 199μm
±(3%+10μm) auf 200μm bis 1000μm
±0,4mils auf 0 bis 7,8mils
±(3%+0,4mils) auf 7,9mils bis 40mils
ALLGEMEINES
Anwendungstemperatur:
-25°C bis 50°C bei < 75% Luftfeuchtigkeit
Lagertemperatur:
-25 °C bis 60 °C, bei 0 bis 80 % Luftfeuchtigkeit ohne
Batterien.
Temperaturkoeffizient:
0.1 x (spezifizierte Ungenauigkeit bei jedem Grad °C ab
folgend gezeigten Größe) / °C (< 18 °C oder> 28 °C).
Auto Power Off: 1 Minute
Batterie: 1,5 V (AAA), 2 Stück
Batterielaufzeit: 17 Stunden Dauermessung
Batteriestandanzeige:
" " wird angezeigt, wenn die Batteriespannung unter
der operativen Ebene ist.
Abmessung: 120 mm (H) x 40,4 mm(B) x 29,2 mm(T)
Gewicht: circa 78 g (inkl. Batterien)
