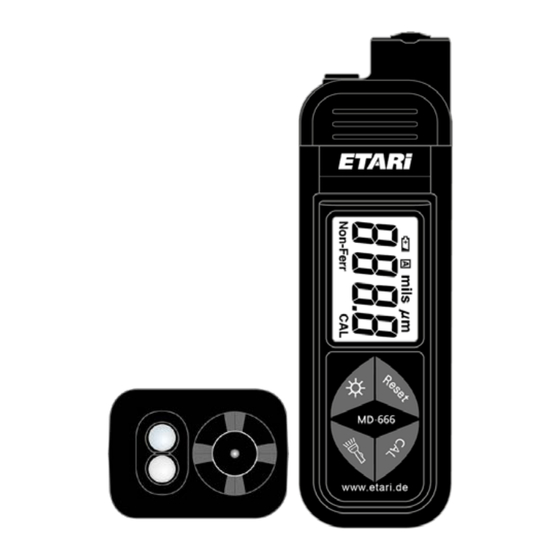

Etari MD-666 Bedienungsanleitung

BEDIENUNGSANLEITUNG
MODEL: MD-666
2 IN 1 SCHICHTDICKENMESSGERÄT
EINLEITUNG
Dieses in toller Designform konstruierte tragbare, leicht zu
bedienende und kompakte digitale Schichtdickenmessgerät
ist für die Einhandbedienung zur Messung von
Lackschichten auf Eisen- und Nichteisenmetallen
entwickelt. Es handelt sich dabei um den Nachfolger des
ET-111. Das Schichtdickenmessgerät ist mit
Displaybeleuchtung, Selbstkalibrierung/Reset-Taste, sowie
mit einer automatischen Abschaltung zur Verlängerung der
Batterielaufzeit ausgestattet.
GEFAHR
Beim Einschalten der UV-Lampe wird UV-Licht
ausgestrahlt. Beim direkten Blick in das UV-Licht oder in
Lichtreflexionen kann dies zur Schädigung der Augen
führen.
SICHERHEITSHINWEISE
WICHTIG!
Bitte lesen Sie die Sicherheitshinweise und
die Bedienungsanleitung vor der Anwendung des
Schichtdickenmessgerätes.
Achten Sie auf eine sachgerechte Inbetriebnahme des
Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
Kein Spielzeug, das Gerät ist von Kindern fern zu halten,
der Umgang mit Messgeräten ist durch geschultes Personal
verantwortlich zu überwachen.
ACHTUNG!
● Benutzen Sie das Messgerät nicht
in der Nähe einer Vorrichtung,
die starke elektromagnetische
Strahlungen oder elektrische
Ladungen erzeugt. Dies kann
zu einem fehlerhaften
Messergebnis führen.
● Benutzen Sie das
Messgerät nicht dort, wo es
korrosiven oder explosiven
Gasen ausgesetzt wird. Das Gerät kann sonst beschädigt
werden oder es kann zu einer Explosion kommen.
● Lagern oder verwenden Sie das Messgerät nicht längere
Zeit bei direkter Sonneneinstrahlung, dies kann zur einer
Verformung oder Beschädigung der Isolierung führen. Das
Gerät kann in diesem Fall auch nicht mehr ordnungs-
gemäß funktionieren.
● Stellen Sie das Messgerät nicht auf oder neben
einen heißen Gegenstand (70 °C/185°F). Dies kann zu
Schäden am Gerät führen.
● Sollte das Gerät großen Temperaturschwankungen
ausgesetzt sein, sind 30 Minuten zur
Temperaturstabilisierung vor der Messung notwendig.
● Auf dem Sensor kann es zu
Kondensationserscheinungen kommen,
wenn man von einer
kalten in eine warme/heiße Umgebung
wechselt.
Warten Sie 10 Minuten bis zur Messung,
damit die Kondensation trocknen kann.
● Verwenden Sie das Gerät nicht in
feuchter oder staubiger Umgebung;
dies kann zu Schäden und falschen
Messungen führen.
● Um eine genaue Messung
vorzunehmen, muss der Sensor die beschichtete
Oberfläche mit der ganzen Fläche berühren.
● Stellen Sie sicher, dass keine Luftblasen zwischen
Trägermaterial und der Beschichtung auftreten.
● Vor dem ersten und nach längerem Gebrauch muss das
Gerät erneut kalibriert werden, um genauere
Messergebnisse zu erreichen. Die Nullpunktkalibrierung
auf spezifischen Materialien wie Eisen, Stahl, Bronze,
Kupfer, Nickel, Zink, SU304 und etc. muss immer noch
durchgeführt werden, um Messfehler zu vermeiden, die
durch die Unterschiede der jeweiligen Materialien
verursacht werden. Die Endverbraucher können wesentlich
genauere Messergebnisse auf den verschiedenen Metallen
durch Kalibrierung erreichen.
● Das Gerät ist nicht für Produktionszwecke bestimmt.
Für Folgeschäden übernehmen wir keine Haftung! Bei
Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie! Bei Sach- oder
Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung! Aus Sicherheits-
und Zulassungsgründen ist das eigenmächtige Umbauen
und/oder Verändern des Gerätes nicht gestattet.
WARNUNG
ELEKTROMAGNETISCHE STÖRUNGEN
Dieses Gerät verwendet ein magnetisch-induktives, sowie
Wirbelstrom-Messverfahren, um die Schichtdicke auf
Metallen und Nichteisenmetallen zu messen.
Magnetfelder, die über 20 mg (Mini Gauß) liegen,
beeinflussen die Messwerte. Halten Sie in diesen Fällen
einen Abstand
von mindestens 30 cm zur Störquelle ein um gute
Messergebnisse zu erzielen.
Elektromagnetische Feldstärke: (Einheit = mini Gauss)
Elektromagnetische Quelle 0cm
Ladegerät für Mobiltelefone 50 ~ 500
Notebook Ladegerät 100 ~ 1000
LCD-Display 10 ~ 100
Ventilator 100 ~ 1000
Leselampe 400 ~ 4000
Jedes Gerät mit einer Spule im Inneren sollte
berücksichtig werden.
Optimaler Messabstand ( >30cm)
Falscher Messabstand (<30cm )
TECHNISCHE DATEN
Messbare Grundwerkstoffe: Eisenmetalle (Eisen, Stahl)
und Nichteisenmetalle (Kupfer, Aluminium,
Zink, Bronze, Messing).
Eisenmetall-Messbereich: 0 bis 2000μm,
0 bis 80,0mils
Nichteisenmetall-Messbereich: 0 bis 1000μm,
0 bis 40,0mils
Display-Auflösung: 0.1mils/1μm
30cm
< 1
Reaktionszeit: 1 Sekunde
< 5
< 1
Eisenmetall-Genauigkeit:
±10μm auf 0 bis 199μm
< 5
±(3%+10μm) auf 200μm bis 1999μm
< 10
±0,4mils auf 0 bis 7,8mils
±(3%+0,4mils) auf 7,9mils bis 80,0mils
Nicht-Eisenmetall-Genauigkeit:
±10μm auf 0 bis 199μm
±(3%+10μm) auf 200μm bis 1000μm
±0,4mils auf 0 bis 7,8mils
±(3%+0,4mils) auf 7,9mils bis 40mils
ALLGEMEINES
Anwendungstemperatur:
-25°C bis 50°C bei < 75% Luftfeuchtigkeit
Lagertemperatur:
-25 °C bis 60 °C, bei 0 bis 80 % Luftfeuchtigkeit ohne
Batterien.
Temperaturkoeffizient:
0.1 x (spezifizierte Ungenauigkeit bei jedem Grad °C ab
folgend gezeigten Größe) / °C (< 18 °C oder> 28 °C).
Auto Power Off: 1 Minute
Batterie: 1,5 V (AAA), 2 Stück
Batterielaufzeit: 17 Stunden Dauermessung
Batteriestandanzeige:
" " wird angezeigt, wenn die Batteriespannung unter
der operativen Ebene ist.
Abmessung: 120 mm (H) x 40,4 mm(B) x 29,2 mm(T)
Gewicht: circa 100 g (inkl. Batterien)
