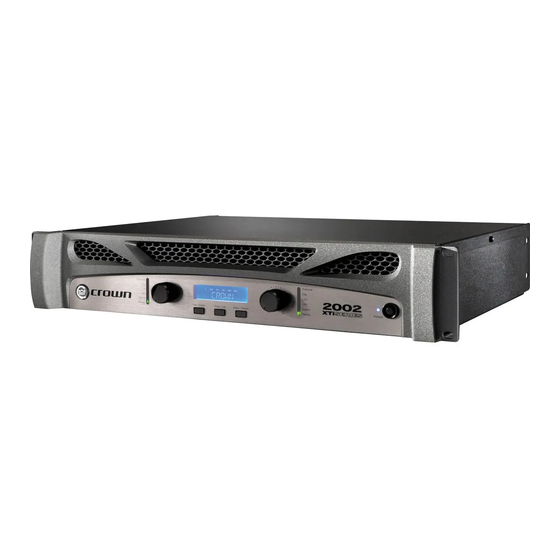

Crown XTi 1002 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

XTi2 Series Operation Manual
Obtaining Other Language Versions: To obtain information in another language about the use of this product, please contact your local Crown Distributor. If you need
assistance locating your local distributor, please contact Crown at 574-294-8000.
This manual does not include all of the details of design, production, or variations of the equipment. Nor does it cover every possible situation which may arise during
installation, operation or maintenance.
The information provided in this manual was deemed accurate as of the publication date. However, updates to this information may have occurred. To obtain the latest
version of this manual, please visit the Crown website at www.crownaudio.com.
Trademark Notice: Crown, Crown Audio, and Amcron are registered trademarks of Crown International. Other trademarks are the property of their respective owners.
Later versions of this manual and additional information about this product may be available at the Crown website at www.crownaudio.com.
Some models may be exported under the name Amcron
©2011 by Harman International, 1718 W. Mishawaka Rd., Elkhart, Indiana 46517-9439 U.S.A. Telephone: 574-294-8000.
®
XTi 1002
XTi 2002
XTi 4002
XTi 6002
143060-2 - 4/11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Crown XTi 1002

Inhaltszusammenfassung für Crown XTi 1002

  • Seite 1 XTi 4002 XTi 6002 Obtaining Other Language Versions: To obtain information in another language about the use of this product, please contact your local Crown Distributor. If you need assistance locating your local distributor, please contact Crown at 574-294-8000. This manual does not include all of the details of design, production, or variations of the equipment. Nor does it cover every possible situation which may arise during installation, operation or maintenance.

  • Seite 2: Important Safety Instructions

    XTi2 Series Power Amplifiers Important Safety Instructions 1. Read these instructions. WATCH FOR THESE SYMBOLS: 2. Keep these instructions. The lightning bolt triangle is used to alert the user to the risk of electric shock. 3. Heed all warnings. The exclamation point triangle is used to alert the user to important 4.

  • Seite 3: Declaration Of Conformity

    XTi2 Series Power Amplifiers DECLARATION OF CONFORMITY Issued By: Harman International. FOR FIELD SERVICE 1718 W. Mishawaka Rd. QUESTIONS CALL: 1 800 342 6939 Elkhart, IN 46517 U.S.A. European Representative’s Name and Address: David J. Budge 10 Harvest Close Yateley GU46 6YS United Kingdom Equipment Type: Power amplifiers...

  • Seite 4: Get Started

    Plugs, or bare wire. XTi 6002 back panel shown. WARNING: Before you start to set up your See page 9 for XTi 1002, 2002 and 4002 back panel. amplifier, make sure you read and observe the Important Safety Instruc tions found at the beginning of this manual.
  • Seite 5 XTi2 Series Power Amplifiers Get Started Factory Preset #3: XOVER HIGH 2+/– Putting the amplifier in XOVER mode enables a 1.2kHz 4th order (24dB/octave) filter that sends frequencies of 1.2kHz and below to Channel 1 output and LOW 1+/– frequencies of 1.2kHz and above to Channel 2 output. The XTi2 Series amplifiers come pre-loaded with a preset that makes it easy to configure the amplifier for this operation.
  • Seite 6 XTi2 Series Power Amplifiers Get Started Get Started Factory Preset #5: SUBSYNTH Putting the amplifier in SUBSYNTH mode allows you to turn on the SubHarmonic Synth feature for use with a subwoofer on both channels. The inputs are automatically summed, a 90Hz 4th order (24dB/octave) filter is enabled on both Channel 1 and Channel 2, and the SubHarmonic Synth feature is turned on at +12dB level.
  • Seite 7 Welcome There’s no debate – when you choose Crown’s XTi2 Series, you’re choosing one of the most powerful and innovative amplifiers on the market today. That’s because the all-new XTi2 Series amps continue to set the standard for unmatched performance and value, delivering the goods night after night without breaking a sweat.

  • Seite 8: Front Panel Features

    XTi2 Series Power Amplifiers Front Panel Features Indicators: Ready Indicator: Two green LEDs, one for each channel, illuminate when the amplifier is ready to produce audio. Signal Presence Indicator: Two green LEDs, one for each channel, illuminate when the channel input exceeds -40dBu. Useful for troubleshooting cable runs. -20 Indicator: Two green LEDs, one for each channel, illuminate when the output signal exceeds -20dB below clip.

  • Seite 9: Back Panel Features

    XTi2 Series Power Amplifiers Back Panel Features XTi 1002, 2002, 4002 Binding Post Output Jacks: One pair per channel, accepts banana plugs or bare wire. Note: Binding Post outputs on European Power Cord Clip: Input Connector: models come with safety plugs installed to prevent...
  • Seite 10 XTi2 Series Power Amplifiers Front Panel Navigation From the front panel, you can change settings for several of the amplifier’s integrated signal processing features: Input Y, Crossover Frequency, EQ, Delay, Limiting, and Stereo/Bridge-Mono. The Icons in the display illuminate to show which features are currently applied and turned on.
  • Seite 11 XTi2 Series Power Amplifiers Integrated Processing Features The XTi2 Series amplifiers include a number of integrated processing features which appear as icons on the front panel LCD screen. They are described below: NOTE: System Architect Software is required to have full control over all Integrated Processing Features which can be downloaded from the following URL –...
  • Seite 12 XTi2 Series Power Amplifiers Integrated Processing Features Advanced Thermal Control In this section, you can tailor the fan speed to specific applications. You have the choice of the following modes: The fan mode can be changed using the front panel buttons at start-up or in the software. The default mode is normal and should work fine for most applications.
  • Seite 13 XTi 6002 Weitere Sprachversionen: Um Informationen über die Nutzung dieses Produktes in anderen Sprachen zu erhalten, wenden Sie sich bitte an Ihren örtlichen Crown- Händler. Wenn Sie Hilfe dabei benötigen, Ihren örtlichen Händler ausfindig zu machen, kontaktieren Sie Crown bitte unter 574-294-8000.
  • Seite 14 XTi2 Series Power Amplifiers Inbetriebnahme Stereo DSP AUS Dies ist die Standardwerkseinstellung des Verstärkers. Der Verstärker ist für den Stereomodus konfiguriert, wobei sämtliche Verarbeitungsfunktionen deaktiviert sind. 1. Schließen Sie die rechte/linke Signalquelle mit Hilfe der XLR-Stecker an Kanal 1 und Kanal 2 an ®...
  • Seite 15 XTi2 Series Power Amplifiers Inbetriebnahme Werksvoreinstellung Nr. 3: XOVER HIGH 2+/– Im XOVER-Modus wird ein 1,2 kHz Filter der 4. Ordnung (24dB/Oktave) aktiviert, der Frequenzen von 1,2 kHz und weniger an Kanalausgang 1 und LOW 1+/– Frequenzen von 1,2 kHz und mehr an Kanalausgang 2 sendet. Die Verstärker der Serie XTi2 sind werkseitig mit einer Voreinstellung versehen, die die Konfiguration des Verstärkers für diesen Betrieb erleichtert.
  • Seite 16 XTi2 Series Power Amplifiers Inbetriebnahme Inbetriebnahme Werksvoreinstellung Nr. 5: SUBSYNTH Im SUBSYNTH Modus können Sie die SubHarmonic Synth-Funktion zur Verwendung mit einem Subwoofer auf beiden Kanälen aktivieren. Die Eingänge werden automatisch summiert, ein 90Hz Tiefpassfilter 4er Ordnung (24 dB/Oktave) wird sowohl auf Kanal 1 als auch auf Kanal 2 aktiviert und die SubHarmonic Synth-Funktion wird bei einem Pegel von +12dB aktiviert.
  • Seite 17 XTi2 Series Power Amplifiers Willkommen Wenn Sie die Serie XTi2 von Crown wählen, wählen Sie zweifellos einen der leistungsstärksten und innovativsten Verstärker, der heute auf dem Markt erhältlich ist. Der Grund dafür besteht darin, dass die brandneuen Verstärker der Serie XTi2 nach wie vor den Standard für unerreichte Leistung und unerreichten Wert definieren und Nacht für Nacht mühelos ihre...

  • Seite 18: Features Der Vorderseite

    XTi2 Series Power Amplifiers Features der Vorderseite Anzeigeelemente: Bereitschaftsanzeige: Zwei grüne LEDs für jeweils einen Kanal leuchten, wenn der Verstärker für die Audiowiedergabe bereit ist. Signalpräsenzanzeige: Zwei grüne LEDs für jeweils einen Kanal leuchten, wenn die Kanaleingabe -40dBu übersteigt. Diese LEDs sind für die Überprüfung von Kabeln von Nutzen.

  • Seite 19: Features Der Rückseite

    XTi2 Series Power Amplifiers Features der Rückseite XTi 1002, 2002, 4002 Hauptschalter und Anzeige: Ein Paar pro Kanal für Bananenstecker oder blanken Draht. Anmerkung: Die Verbindungsklemmenausgänge an Netzkabel-Clip: europäischen Modellen sind mit Sicherheitssteckern Lüfter: Haltepunkte zur ausgerüstet, damit keine europäischen Netzstecker eingesteckt Sorgen für eine...

  • Seite 20: Navigation Auf Der Vorderseite

    XTi2 Series Power Amplifiers Navigation auf der Vorderseite Auf der Vorderseite können die Sie Einstellungen für mehrere integrierte Signalverarbeitungsfunktionen ändern: um anzuzeigen, welche Funktionen gegenwärtig angewendet werden und aktiviert sind. Wenn Sie den Verstärker erstmalig einschalten, zeigt der LCD-Bildschirm "DSP OFF" an (es wird kein DSP angewendet). Bei nachfolgendem Einschalten wird die Voreinstellung angezeigt, die zu dem Zeitpunkt aktiv war als Sie den Verstärker zuletzt ausgeschaltet haben.

  • Seite 21: Integrierte Verarbeitungsfunktionen

    XTi2 Series Power Amplifiers Integrierte Verarbeitungsfunktionen Die Verstärker der Serie XTi2 weisen eine Anzahl von integrierten Verarbeitungsfunktionen auf, die als Symbole auf dem LCD-Bildschirm auf der Vorderseite erscheinen. Diese werden weiter unten beschrieben: ANMERKUNG: Die Software "System Architect" ist für eine vollständige Kontrolle über alle integrierten Verarbeitungsfunktionen erforderlich.
  • Seite 22 XTi2 Series Power Amplifiers Integrierte Verarbeitungsfunktionen Peak Plus Limiter: Ein Feed-Forward-Ausgangsbegrenzer mit benutzereinstellbarem Attack, Release und Threshold (Auflösung 0,1 dB), plus integriertem Feedback-Begrenzer zur Einschränkung von Verstärkerüberlastungen. Advanced Thermal Control In dieser Sektion können Sie die Lüfterdrehzahl für bestimmte Anwendungen anpassen. Folgende Modi stehen zur Wahl: Der Lüftermodus kann mit Hilfe der Tasten auf der Vorderseite beim Start oder mit Hilfe der Software geändert werden.
  • Seite 23 última versión de este manual, por favor visite la página Web de Crown www.crownaudio.com. Aviso de Marca Registrada: Crown, Crown Audio y Amcron son marcas registradas de Crown International. Las otras marcas son propiedad de sus respectivos dueños. Las versiones posteriores de este manual e información adicional sobre este producto pueden estar disponibles en la página Web de Crown www.crownaudio.com.

  • Seite 24: Cómo Empezar

    Vista de la parte posterior del XTi 6002. En la página 9, aparece la parte posterior ADVERTENCIA: Antes de empezar a de los modelos XTi 1002, 2002 y 4002. configurar su amplificador, asegúrese de leer y seguir las instrucciones de seguridad importantes que aparecen al principio del presente manual.
  • Seite 25 XTi2 Series Power Amplifiers Cómo empezar Preajuste de fábrica núm. 3: XOVER HIGH 2+/– (DIVISOR DE FRECUENCIA) Al poner el amplificador en modo XOVER, se activa un filtro de 4º orden (24 dB/ LOW 1+/– octava) de 1,2 kHz que envía frecuencias de 1,2 kHz e inferiores a la salida del canal 1 y frecuencias de 1,2 kHz y superiores a la salida del canal 2.
  • Seite 26 XTi2 Series Power Amplifiers Cómo empezar Cómo empezar Preajuste de fábrica núm. 5: SUBSYNTH (Sintetizador subarmónico) Al poner el amplificador en modo SUBSYNTH, nos permite activar la función de sintetizador subarmónico para usarla con un sub-bajo en ambos canales. Las entradas se suman de forma automática, se activa un filtro de 4º orden (24 dB/octava) de 90 Hz en el canal 1 y en el canal 2, y la función de sintetizador subarmónico se activa a un nivel de +12 dB.
  • Seite 27 Bienvenido No hay duda, cuando elige la serie XTi2 de Crown, está eligiendo uno de los amplificadores más potentes e innovadores del mercado actual. Está claro que los nuevos amplificadores de la serie XTi2 siguen siendo el ejemplo a seguir gracias a un funcionamiento y un valor inigualables, además de dejar patente su valor noche tras noche sin ningún esfuerzo.

  • Seite 28: Funciones Del Panel Frontal

    XTi2 Series Power Amplifiers Funciones del panel frontal ADVERTENCIA: Nunca conecte la salida a una fuente de energía eléctrica, batería o conductor de fuerza. Puede sufrir una descarga eléctrica. Operation Manual page 28...
  • Seite 29 XTi2 Series Power Amplifiers Funciones del panel posterior XTi 1002, 2002, 4002 Conectores hembra de salida: Clip para el cable Un par por canal, aceptan conectores banana o cable de alimentación: pelado. Nota: Los conectores hembra de salida de los...
  • Seite 30 XTi2 Series Power Amplifiers Navegación del panel frontal Desde el panel frontal puede modificar los ajustes para varias funciones de procesamiento de la señal integradas del amplificador: entrada Y, divisor de frecuencias, ecualizador, retardo, limitación y estéreo/puente-mono. Los iconos de la pantalla se iluminan para mostrar qué...
  • Seite 31 XTi2 Series Power Amplifiers Funciones de procesamiento integradas Los amplificadores de la serie XTi2 incluyen una serie de funciones de procesamiento integradas que aparecen como iconos en la pantalla LCD del panel frontal. Dichas funciones se describen a continuación: NOTA: Se requiere el programa System Architect Software para tener un control total sobre todas las funciones de procesamiento integradas.
  • Seite 32 XTi2 Series Power Amplifiers Funciones de procesamiento integradas Limitador Peak Plus: Limitador de salida de alimentación delantera con ataque, lanzamiento y umbral (resolución de 0,1 dB) ajustables por el usuario, además de limitador de realimentación integrado para minimizar el recorte del amplificador. Control térmico avanzado En esta sección, puede personalizar la velocidad del ventilador para aplicaciones concretas.
  • Seite 33 Internet de Crown, www.crowaudio.com. Avis de marque déposée : Crown, Crown Audio et Amcron sont des marques déposées de Crown International. Les autres marques sont la propriété de leurs propriétaires respectifs.
  • Seite 34 XTi2 Series Power Amplifiers Commencez Stéréo DSP mode Off Mode par défaut lorsque l'amplificateur sort de l'usine. L'amplificateur est configuré en mode stéréo avec toutes les fonctions inactives. 1. Raccordez la source droite/gauche des signaux au canal 1 et 2 à l'aide des prises XLR.
  • Seite 35 XTi2 Series Power Amplifiers Commencez Préréglage usine #3 : XOVER HIGH 2+/– Lorsqu'il est configuré en mode XOVER, l'amplificateur utilise un filtre 4ème ordre 1,2 kHz (pente de 24 dB/octave) qui envoie des fréquences inférieures ou LOW 1+/– égales à 1,2 kHz à la sortie du canal 1 et des fréquences supérieures ou égales à 1,2 kHz à...
  • Seite 36 XTi2 Series Power Amplifiers Commencez Commencez Préréglage usine #5 : SUBSYNTH Mettre l'amplificateur en mode SUBSYNTH vous permet d'allumer l'option "SubHarmonic Synth" à utiliser sur les deux canaux avec un caisson de basse. Les entrées sont automatiquement additionnées, un filtre 4ème ordre 90 Hz (24 dB/octave) est activé...
  • Seite 37 Bienvenue Il n’y a rien à redire – avec l’équipement série XTi2 de Crown vous choisissez un des amplificateurs les plus puissants et innovants du marché actuel. Les tout nouveaux amplificateurs série XTi2 continuent d’être une référence en terme de performance et de qualité, pour offrir du son pur nuit après nuit sans faiblir.
  • Seite 38 XTi2 Series Power Amplifiers Caractéristique panneau avant Indicateurs : Indicateur Ready : deux LEDs vertes, une pour chaque canal, s'allument quand l'amplificateur est prêt à produire du son. Indicateur présence signal : deux LEDs vertes, une pour chaque canal, s'allument quand le canal d'entrée dépasse -40 dBu. Voyant utile pour identifier les problèmes liés aux câbles.
  • Seite 39 XTi2 Series Power Amplifiers Caractéristiques panneau arrière XTi 1002, 2002, 4002 Prises de sortie pour bornes de connexion : Une paire par canal, accepte les prises banane ou un fil nu. Note Ventilateurs : : les sorties pour bornes de connexion des modèles européens Connecteur d’entrée :...
  • Seite 40 XTi2 Series Power Amplifiers Fonctionnalités panneau avant Sur le panneau avant, vous pouvez modifier les réglages de plusieurs caractéristiques intégrées de traitement du signal : Entrée Y, Fréquence crossover, EQ, Delay, Limiting et Stereo/Bridge-Mono. Les icônes de l'écran s'illuminent lorsque les fonctions correspondantes sont activées et allumées.
  • Seite 41 XTi2 Series Power Amplifiers Caractéristiques de traitement intégrées L'amplificateur série XTi2 comprend une série de caractéristiques intégrées symbolisées par des icônes sur le panneau avant de l'écran LCD. Elles sont décrites ci-dessous : NOTE : Le logiciel System Architect est nécessaire pour manipuler toutes les caractéristiques de traitement intégrées qui peuvent être téléchargées à...
  • Seite 42 XTi2 Series Power Amplifiers Caractéristiques de traitement intégrées Contrôle thermique perfectionné Dans cette section, vous pouvez régler la vitesse du ventilateur pour l'adapter à une utilisation spécifique. Vous avez le choix entre les modes suivants : Le mode du ventilateur peut être modifié grâce aux boutons du panneau avant au démarrage ou par le biais du logiciel. Le mode par défaut est sur vitesse normale et convient très bien à...
  • Seite 43 XTi 1002: 6.8A, XTi 2002: 8.3A, XTi 4002: 10.5A; at idle draws no more than 30 watts. XTi 6002: 15.3A; at idle draws no more than 180 watts. Voltage Gain (at 1 kHz, 8 ohm rated output): XTi 1002: 30.5 dB. XTi 2002: 32.9 dB. XTi 4002: 34.2 dB. XTi 6002: 37.1 dB.
  • Seite 44 For warranty service, we will pay for ground shipping both ways in the United States. Contact Crown Customer Service to obtain prepaid shipping labels prior to sending the unit. Or, if you prefer, you may prepay the cost of shipping, and Crown will reimburse you.
  • Seite 45 3. When shipping your Crown product, it is important that it has adequate protection. We recommend you use the original pack material when returning the product for repair (Figure 9.1). If you do not have the original box, please call Crown at 800.342.6939 or 574.294.8210 and order new pack material.
  • Seite 46 ITEMS EXCLUDED FROM THIS CROWN WARRANTY This Crown Warranty is in effect only for failure of a new Crown product which occurred within the Warranty Period. It does not cover any product which has been damaged because of any intentional misuse, accident, negligence, or loss which is covered under any of your insurance contracts.
  • Seite 47 ITEMS EXCLUDED FROM THIS CROWN WARRANTY This Crown Warranty is in effect only for failure of a new Crown product which occurred within the Warranty Period. It does not cover any product which has been damaged because of any intentional misuse, accident, negligence, or loss which is covered under any of your insurance contracts.
  • Seite 48 XTi2 Series Power Amplifiers THIS PAGE INTENTIONALLY LEFT BLANK Operation Manual page 48...

  • Seite 49: Product Registration

    XTi2 Series Power Amplifiers PRODUCT REGISTRATION Crown Audio, Inc. 1718 W. Mishawaka Rd. Elkhart, IN 46517-9439 Phone: 574-294-8000 Fax: 574-294-8329 www.crownaudio.com Online registration is also available at http://crownweb.crownintl.com/webregistration. Warranty is only valid within the country in which the product is purchased.
  • Seite 50 XTi2 Series Power Amplifiers THIS PAGE INTENTIONALLY LEFT BLANK Operation Manual page 50...
  • Seite 51 XTi2 Series Power Amplifiers Crown Audio Factory Service Information Shipping Address: Crown Audio Factory Service, 1718 W. Mishawaka Rd., Elkhart, IN 46517 PLEASE PRINT CLEARLY SRA #: ______________________ (If sending product to Crown factory service.) Model: ______________________ Serial Number: _________________________ Purchase Date: ____________________...

Diese Anleitung auch für:

Xti 2002Xti 4002Xti 6002
