3. Technische Beschreibung des Gerätes
Das Gerät ist für das das Trocknen von Kfz-Lacken durch kurzwelliges Infrarotlicht bestimmt. Es ermög-
licht eine gute Materialdurchdringung, eine kurze Trocknungszeit, eine lange Lebensdauer und eine
hohe Leistungsfähigkeit. Der Strahler ist mobil und zweckmäßig.
•
Jede Strahlerkassette einzeln schaltbar.
•
Der Strahler kann um 360° gedreht werden und die Strahlerkassetten sind um 300° drehbar.
•
Die Strahlerkassette ist am Stativ frei höhenverstellbar (40cm bis 200cm).
•
Mit der elektronischen Zeitschaltuhr kann die gewünschte Trockenzeit eingestellt werden.
•
Der Strahler verfügt über einen Abstandssensor.

3.1. Technische Daten

Eingangsstromstärke
Eingangsspannung
Strahlerleistung
Höchstleistung
Bereich für die Zeiteinstellung
Arbeitsbereich
Bereich für die Trockenzeit
Temperatur
Fahrgestell (B x H x T)
Ultraschallabstandssensor

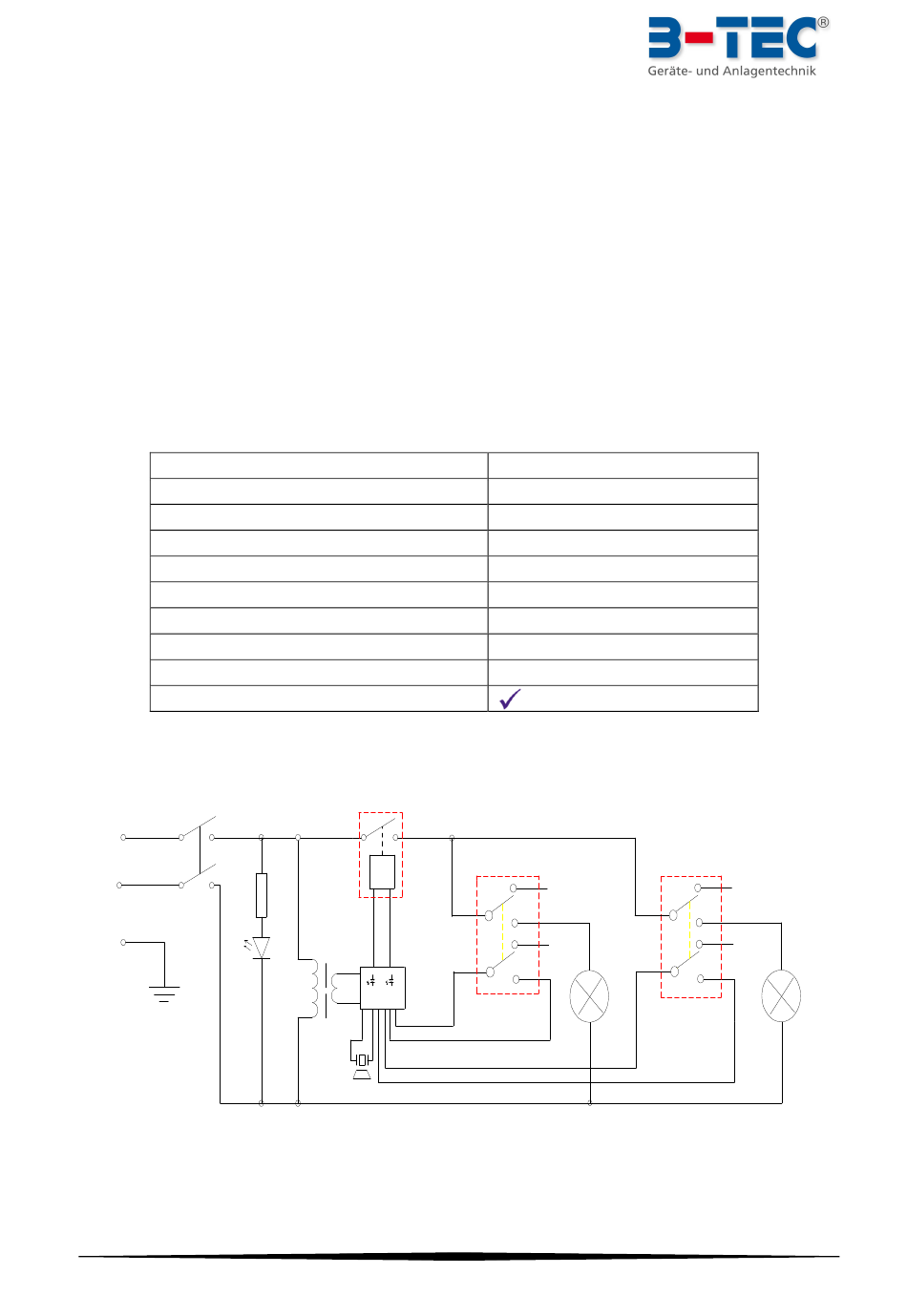

3.2. Schaltplan

S1
Main Switch
L
N
E
D1
