Bedienung; Trocknungszeiten - B-tec IR-B02 Betriebsanleitung

5. Bedienung

Hinweise:
•
Berühren Sie während und nach dem Trocknungsvorgang
nicht die Leuchtenkappe, um Verbrennungen zu vermeiden.

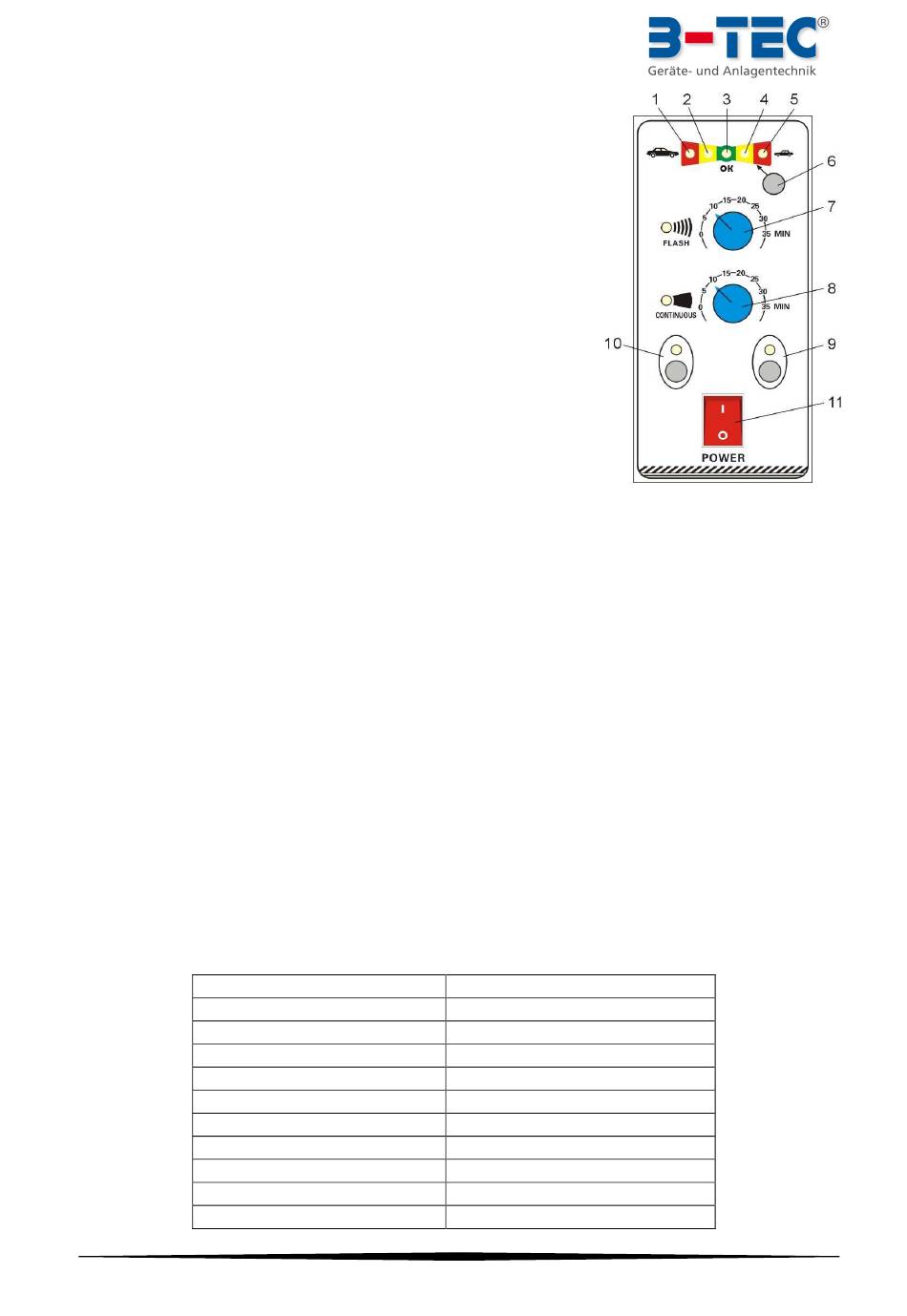

(1) rotes Licht: Abstand zu nahe
(2) gelbes Licht: Abstand weiterhin zu nahe
(3) grünes Licht: optimaler Abstand
(4) gelbes Licht: Abstand weiterhin zu weit
(5) rotes Licht: Abstand zu weit
(6) Ein-Ausschalter für Abstandsmesser
(7) Zeitschaltuhr für Vorheizzeit (Flashlight)
(8) Zeitschaltuhr für Vollheizzeit (Dauertrocknung)
(9),(10) Ein/Aus Strahlerkassette
(11) Netzschalter
1. Wählen Sie einen geeigneten Abstand zwischen dem Strahler
und der Karosserie. Der optimale Abstand beträgt ca. 30 – 50 cm. (Bei Einsatz des Abstands-
sensors, siehe Anweisung weiter unten).
2. Stellen Sie die Richtung der Strahler ein. Sie müssen parallel zur Karosserie ausgerichtet sein.
3. Ziehen Sie die Handknebel an den Strahlern an und betätigen Sie die Fußbremsen an den Rol-
len, um eine Bewegung des Gerätes und damit mögliche Unfälle zu vermeiden.
4. Stellen Sie über die Zeitschaltuhr (7) die gewünschte Vorheizzeit (Flashlight) ein.
5. Stellen Sie über die Zeitschaltuhr (8) die gewünschte Vollheizzeit (Dauertrocknung) ein.
6. Schalten Sie den Netzschalter (11) ein.
7. Schalten Sie den Abstandssensor (6) ein und bewegen Sie den Strahler bis das grüne Licht
leuchtet.
8. Schalten Sie die Strahlerkassetten (9,10) ein.
9. Das Gerät stoppt nach der eingestellten Zeit automatisch. Wenn Sie fortfahren möchten, schal-
ten Sie das Gerät zunächst aus und starten Sie den Vorgang erneut.

5.1. Trocknungszeiten

Je größer der Anteil der Vorheizzeit an der Gesamtheizzeit ist, desto sicherer ist das Trocknungsergeb-
nis. Durch zu schnelles Trocknen können Kocher entstehen. Als Anhaltswert wird ein Verhältnis von
1/3 Vorheizzeit (Flashlight) zu 2/3 Vollheizzeit (Dauertocknung) empfohlen. Alle Angaben sind nur An-
haltswerte. Sprechen Sie die genauen Zeiten mit Ihrem Lack-Lieferanten ab!
Grundierung (Primer)
Füller auf Kunststoff
Decklack auf Kunststoff
Klarlack auf Kunststoff
IR-B02
Material / Lackart
Spachtelmasse
Füller
Wasserlack
Vorlack
Decklack
Klarlack
Gesamtheizzeit in Minuten
5-6
6-7
6-8
5
6-10
8-12
7-12
9-12
17-19
17-19
Seite 7
