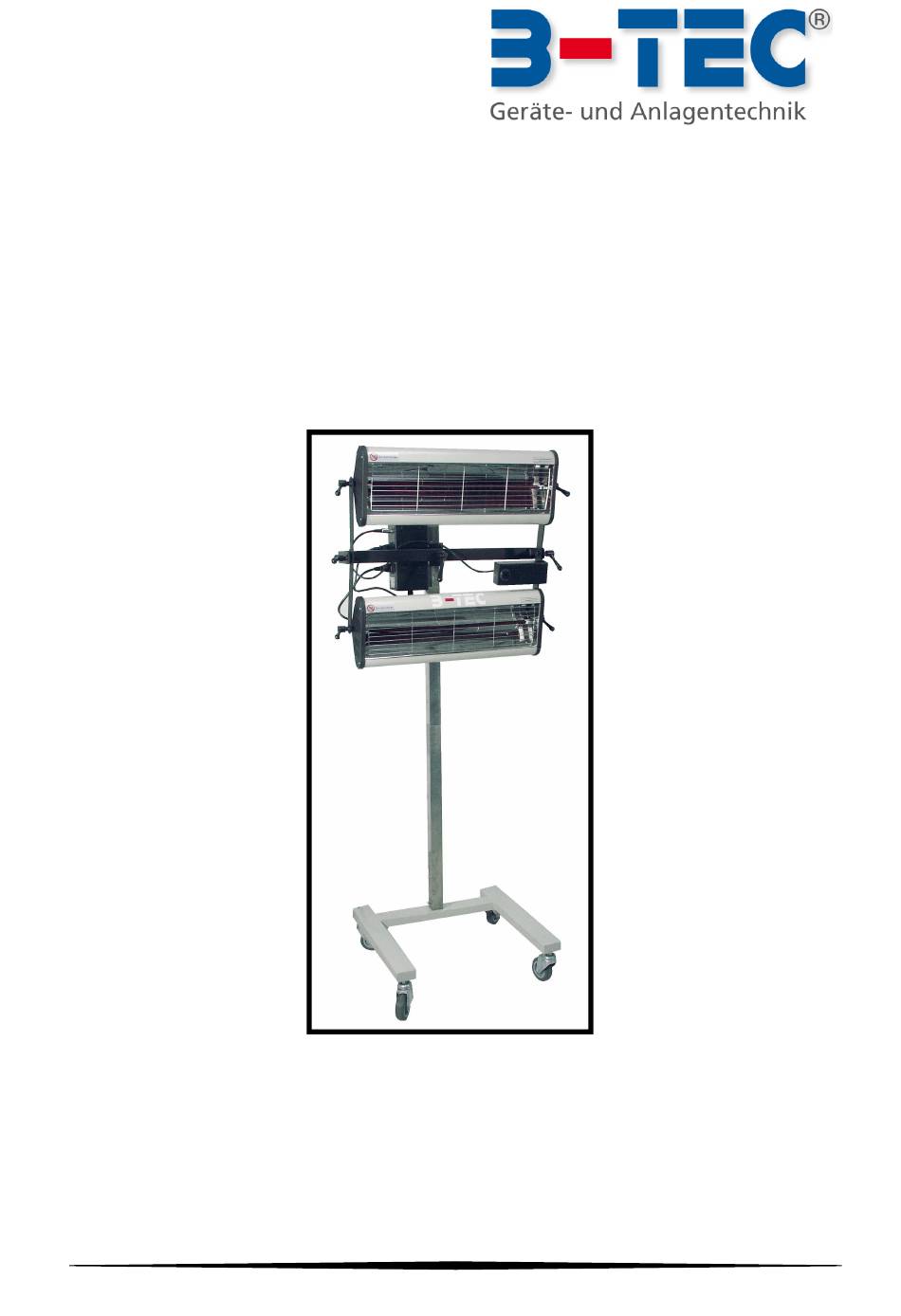

IR-B02
Kurzwelliger Infrarot-Strahler
Betriebsanleitung für IR-Strahler zur Trocknung von Lacken mit
kurzwelligem Infrarotlicht als Wärmequelle
– Original Betriebsanleitung –
B -TEC GmbH • Zunftweg 6-8 • D-31303 Burgdorf / Ehlershausen • Telefon: +49(0)5085-97100-0
Fax: +49(0)5085-97100-30 • Email: info@btecsystems.de • www.btecsystems.de
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für B-tec IR-B02
- Seite 1 IR-B02 Kurzwelliger Infrarot-Strahler Betriebsanleitung für IR-Strahler zur Trocknung von Lacken mit kurzwelligem Infrarotlicht als Wärmequelle – Original Betriebsanleitung – B -TEC GmbH • Zunftweg 6-8 • D-31303 Burgdorf / Ehlershausen • Telefon: +49(0)5085-97100-0 Fax: +49(0)5085-97100-30 • Email: info@btecsystems.de • www.btecsystems.de...
- Seite 2 EU-Konformitätserklärung gemäß DIN EN ISO/IEC 17050-1 Hersteller: B-TEC GmbH Zunftweg 6-8 D-31303 Burgdorf / Ehlershausen Hiermit erklären wir, dass die hier aufgeführte Maschine aufgrund ihrer Konzeption und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten Richtlinien entspricht.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen ........................1 1.1. Symbolerklärung ........................1 Sicherheitsbestimmungen ....................... 2 2.1. Arbeitsplatz ..........................2 2.2. Benutzung ..........................3 Technische Beschreibung des Gerätes .................... 4 3.1. Technische Daten ........................4 3.2. Schaltplan ..........................4 3.3. Ersatzteilliste ........................... 5 Montage ............................6 Bedienung ............................ -
Seite 4: Wichtige Informationen
1. Wichtige Informationen Wir danken Ihnen für ihr Vertrauen, das Sie uns mit dem Erwerb dieses B-TEC Produktes entgegenge- bracht haben. Auf dem Typenschild direkt am Gerät befinden sich die genaue Bezeichnung und die Fabrikationsnummer ihres Infrarotstrahlers für einen unkomplizierten Kundendienst und Versand von Ersatzteilen. -
Seite 5: Sicherheitsbestimmungen
Verfall der Garantie und stellt eine Verletzung der europäischen Sicherheitsnormen dar. Die B-TEC GmbH Geräte sind betriebssicher und nach dem Stand der Technik gebaut. Durch bestimmte Arbeitsabläufe sind aber zusätzliche organisatorische Maßnahmen zu beachten. Bei nicht ordnungsge- mäßem Einsatz des Geräts besteht Gefahr für die Gesundheit des Benutzers oder Dritter sowie eine... -
Seite 6: Benutzung
Achten Sie bei der Ausrichtung der Strahlerkassetten darauf, dass sie sich nicht gegenseitig be- strahlen. • Verwenden Sie die Elektrokabel nicht missbräuchlich. Ziehen Sie nicht am Stromkabel oder am Stecker, um das Gerät zu bewegen. Bitte halten Sie das Stromkabel fern von heißen, öligen, schar- fen oder beweglichen Objekten. IR-B02 Seite 3... -
Seite 7: Technische Beschreibung Des Gerätes
60°C - 70°C Fahrgestell (B x H x T) 700 x 1550 x 580 mm Ultraschallabstandssensor 3.2. Schaltplan Diagram Main Switch Control Board ultrasonic emitter Abbildung 3-1 – Schaltplan – Technische Änderungen und Irrtümer vorbehalten. Alle Abbildungen ähnlich – IR-B02 Seite 4... -
Seite 8: Ersatzteilliste
3.3. Ersatzteilliste Strahlerkassette Schaltkasten IR-B02 Teiletabelle Bezeichnung Artikelnummer Bezeichnung Artikelnummer Lenkrolle 10000146 Infrarotröhre 10000162 Lenkrolle mit Feststeller 10000161 Abstandssensor 10000185 Auf Anfrage Stativ Kleines Reflektorblech 10000168 Wärmeableitungs- Auf Anfrage Vierkantrohr 10000167 blech Seitenabdeckung Kas- Keramischer An- 10000165 Auf Anfrage sette... -
Seite 9: Montage
Sie die Einheit mit beiden Händen und stützen beide Enden der Strahlereinheit ab. Nie mit nur einer Hand arbeiten, um Beschädigungen an der Leuchtröhre durch Herunterfallen zu vermei- den. – Technische Änderungen und Irrtümer vorbehalten. Alle Abbildungen ähnlich – IR-B02 Seite 6... -
Seite 10: Bedienung
Sprechen Sie die genauen Zeiten mit Ihrem Lack-Lieferanten ab! Material / Lackart Gesamtheizzeit in Minuten Spachtelmasse Füller Grundierung (Primer) Wasserlack Vorlack 6-10 Decklack 8-12 Klarlack 7-12 Füller auf Kunststoff 9-12 Decklack auf Kunststoff 17-19 Klarlack auf Kunststoff 17-19 IR-B02 Seite 7... -
Seite 11: Wartung Und Pflege
Um die Leuchtröhre zu ersetzen, kontaktieren Sie den Reparaturdienst oder einen Techniker. • Sollten die Leuchten beim Einschalten des Gerätes nicht funktionieren, könnte der Anschlussste- cker unter Umständen nicht angeschlossen sein. Schalten Sie das Gerät ab und schließen Sie es erneut an. IR-B02 Seite 8... -
Seite 12: Austausch Einer Infrarotröhre
Sie bis es vollständig abgekühlt ist. Warten Sie nach dem Reinigen bis sich der Alkohol vollständig verflüchtigt hat, bevor Sie das Gerät wieder einschalten. Zu frühes Wiedereinschalten kann zu einer Explosion führen! Trennen Sie die Kabelanschlüsse des Strahlers IR-B02 Seite 9... -
Seite 13: Fehleranalyse
Umgebungsbedingungen, Kontrollbedingungen und den unterschiedlichen verwendeten Lacken anzupassen. Die oben gegebenen technischen Daten, Zeichnungen oder Diagramme sind nur Skizzen und können Änderungen unterliegen. Wenn es Unterschiede oder Änderungen gibt, gelten die aktuellen Produkte, falls keine anderweitige Mitteilung erfolgt. IR-B02 Seite 10...
