elta R 55 Bedienungsanleitung

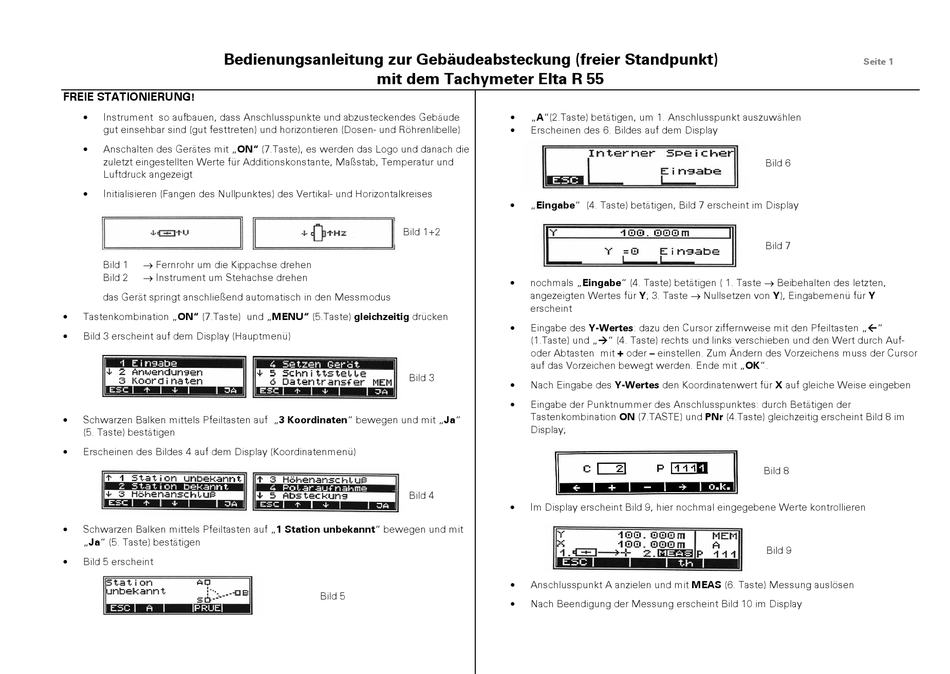

Bedienungsanleitung zur Gebäudeabsteckung (freier Standpunkt)
FREIE STATIONIERUNG
!

Instrument so aufbauen, dass Anschlusspunkte und abzusteckendes Gebäude
gut einsehbar sind (gut festtreten) und horizontieren (Dosen- und Röhrenlibelle)

Anschalten des Gerätes mit „ON" (7.Taste), es werden das Logo und danach die
zuletzt eingestellten Werte für Additionskonstante, Maßstab, Temperatur und
Luftdruck angezeigt
 Initialisieren (Fangen des Nullpunktes) des Vertikal- und Horizontalkreises
Bild 1  Fernrohr um die Kippachse drehen
Bild 2  Instrument um Stehachse drehen
das Gerät springt anschließend automatisch in den Messmodus

Tastenkombination „ON" (7.Taste) und „MENU" (5.Taste) gleichzeitig drücken
 Bild 3 erscheint auf dem Display (Hauptmenü)
 Schwarzen Balken mittels Pfeiltasten auf „3 Koordinaten" bewegen und mit „Ja"
(5. Taste) bestätigen
 Erscheinen des Bildes 4 auf dem Display (Koordinatenmenü)

Schwarzen Balken mittels Pfeiltasten auf „1 Station unbekannt" bewegen und mit
„Ja" (5. Taste) bestätigen

Bild 5 erscheint
mit dem Tachymeter Elta R 55
Bild 1+2
Bild 3
Bild 4
Bild 5

„A"(2.Taste) betätigen, um 1. Anschlusspunkt auszuwählen

Erscheinen des 6. Bildes auf dem Display

„Eingabe" (4. Taste) betätigen, Bild 7 erscheint im Display
 nochmals „Eingabe" (4. Taste) betätigen ( 1. Taste  Beibehalten des letzten,
angezeigten Wertes für Y; 3. Taste  Nullsetzen von Y), Eingabemenü für Y
erscheint
 Eingabe des Y-Wertes: dazu den Cursor ziffernweise mit den Pfeiltasten „"
(1.Taste) und „" (4. Taste) rechts und links verschieben und den Wert durch Auf-
oder Abtasten mit + oder – einstellen. Zum Ändern des Vorzeichens muss der Cursor
auf das Vorzeichen bewegt werden. Ende mit „OK".
 Nach Eingabe des Y-Wertes den Koordinatenwert für X auf gleiche Weise eingeben

Eingabe der Punktnummer des Anschlusspunktes: durch Betätigen der
Tastenkombination ON (7.TASTE) und PNr (4.Taste) gleichzeitig erscheint Bild 8 im
Display;
 Im Display erscheint Bild 9, hier nochmal eingegebene Werte kontrollieren

Anschlusspunkt A anzielen und mit MEAS (6. Taste) Messung auslösen
 Nach Beendigung der Messung erscheint Bild 10 im Display
Seite 1
Bild 6
Bild 7
Bild 8
Bild 9
