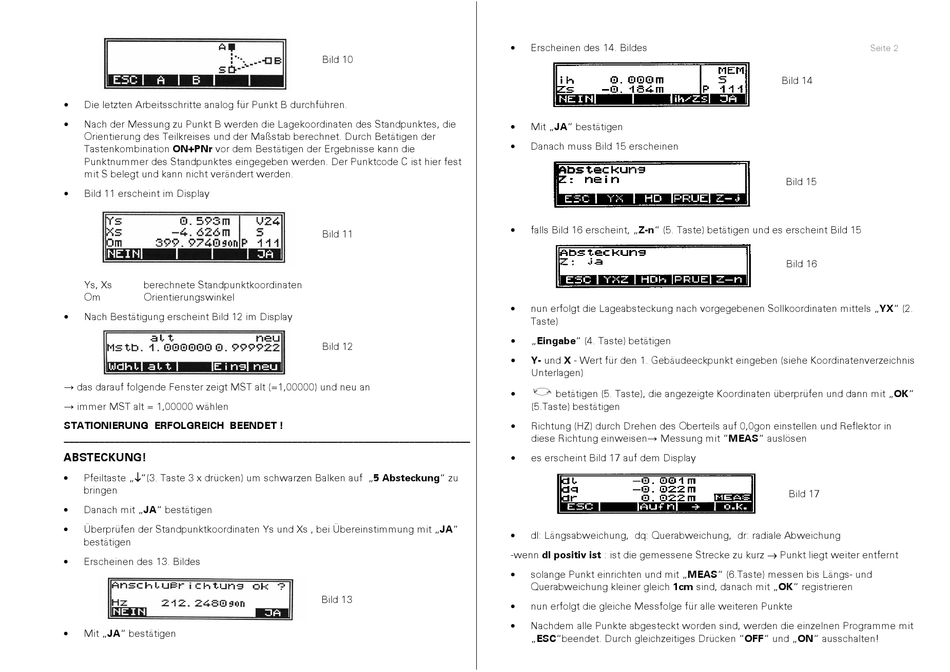

elta R 55 Bedienungsanleitung Seite 2

 Die letzten Arbeitsschritte analog für Punkt B durchführen.

Nach der Messung zu Punkt B werden die Lagekoordinaten des Standpunktes, die
Orientierung des Teilkreises und der Maßstab berechnet. Durch Betätigen der
Tastenkombination ON+PNr vor dem Bestätigen der Ergebnisse kann die
Punktnummer des Standpunktes eingegeben werden. Der Punktcode C ist hier fest
mit S belegt und kann nicht verändert werden.

Bild 11 erscheint im Display
Ys, Xs berechnete Standpunktkoordinaten
Om Orientierungswinkel

Nach Bestätigung erscheint Bild 12 im Display
→ das darauf folgende Fenster zeigt MST alt (=1,00000) und neu an
→ immer MST alt = 1,00000 wählen
STATIONIERUNG ERFOLGREICH BEENDET !
________________________________________________________________________________
ABSTECKUNG!

Pfeiltaste „"(3. Taste 3 x drücken) um schwarzen Balken auf „5 Absteckung" zu
bringen

Danach mit „JA" bestätigen
 Überprüfen der Standpunktkoordinaten Ys und Xs , bei Übereinstimmung mit „JA"
bestätigen
 Erscheinen des 13. Bildes
 Mit „JA" bestätigen
Bild 10
Bild 11
Bild 12
Bild 13

Erscheinen des 14. Bildes

Mit „JA" bestätigen
 Danach muss Bild 15 erscheinen

falls Bild 16 erscheint, „Z-n" (5. Taste) betätigen und es erscheint Bild 15
 nun erfolgt die Lageabsteckung nach vorgegebenen Sollkoordinaten mittels „YX" (2.
Taste)
 „Eingabe" (4. Taste) betätigen
 Y- und X - Wert für den 1. Gebäudeeckpunkt eingeben (siehe Koordinatenverzeichnis
Unterlagen)

betätigen (5. Taste), die angezeigte Koordinaten überprüfen und dann mit „OK"
(5.Taste) bestätigen

Richtung (HZ) durch Drehen des Oberteils auf 0,0gon einstellen und Reflektor in
diese Richtung einweisen→ Messung mit "MEAS" auslösen

es erscheint Bild 17 auf dem Display
 dl: Längsabweichung, dq: Querabweichung, dr: radiale Abweichung
-wenn dl positiv ist : ist die gemessene Strecke zu kurz  Punkt liegt weiter entfernt
 solange Punkt einrichten und mit „MEAS" (6.Taste) messen bis Längs- und
Querabweichung kleiner gleich 1cm sind, danach mit „OK" registrieren
 nun erfolgt die gleiche Messfolge für alle weiteren Punkte

Nachdem alle Punkte abgesteckt worden sind, werden die einzelnen Programme mit
„ESC"beendet. Durch gleichzeitiges Drücken "OFF" und „ON" ausschalten!
Seite 2
Bild 14
Bild 15
Bild 16
Bild 17
