elta R 55 Gebrauchsanweisung
Quicklinks
Allgemeines:
•
Punkt aufsuchen, von dem mindestens 1 Anschlusspunkt und die abzusteckenden Punkte gut sichtbar sind
•
Gerät an diesem Standpunkt aufbauen (gut festtreten) und horizontieren (Dosen- und Röhrenlibelle)
•
Anschalten des Gerätes mit ON (7.Taste), es werden das Logo und danach die zuletzt eingestellten Werte für
Additionskonstante, Maßstab, Temperatur und Luftdruck angezeigt
•
Initialisieren (Fangen des Nullpunktes) des Vertikal- und Horizontalkreises

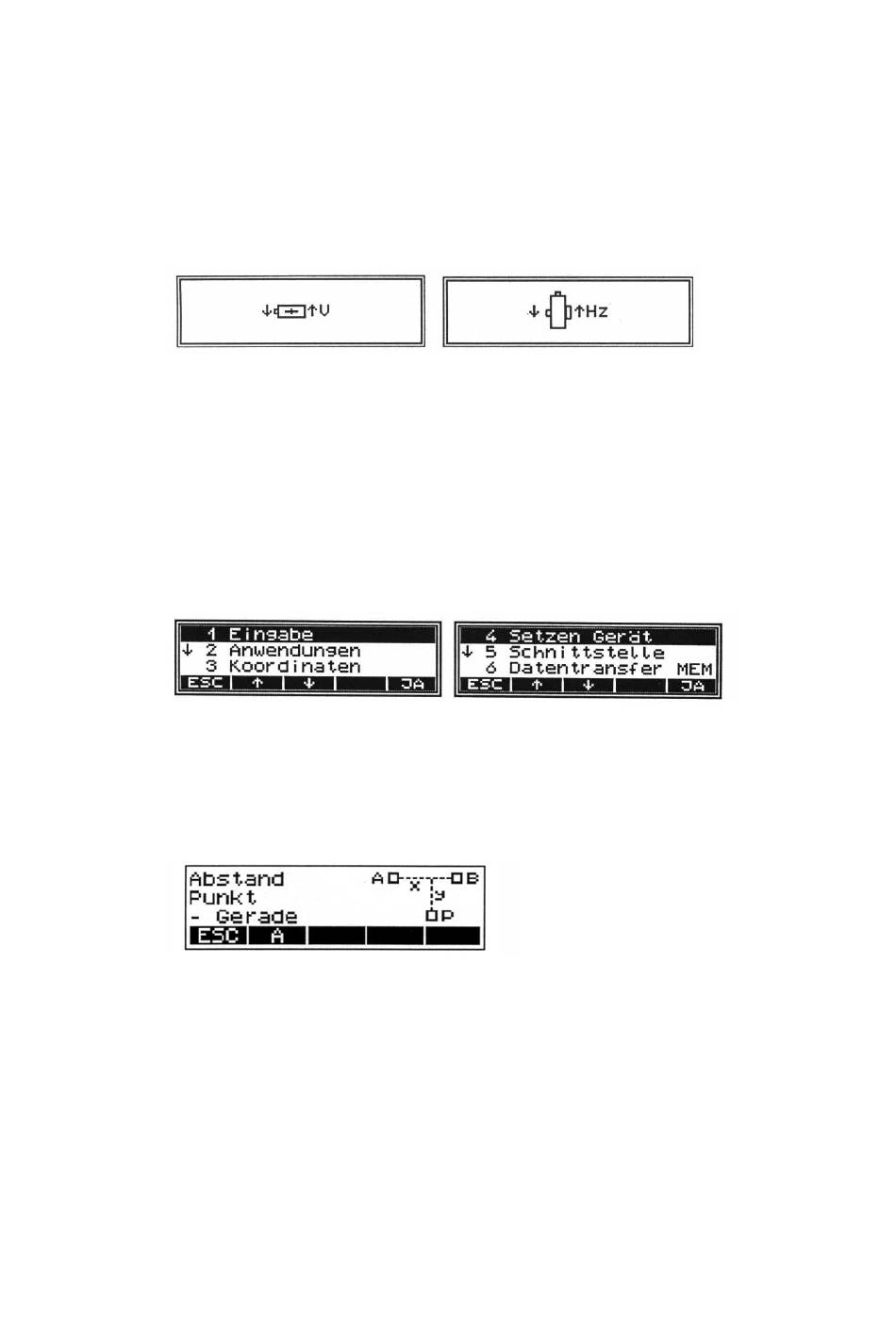

Bild 1 und 2
→ Fernrohr um die Kippachse drehen, bis Signalton erklingt
Bild 1
→ Instrument um Stehachse drehen, bis Signalton erklingt
Bild 2
das Gerät springt anschließend automatisch in den Messmodus
Abstand Punkt-Gerade:
Definition der Bezugslinie
•
Tastenkombination ON (7.Taste) und MENU (5.Taste) gleichzeitig drücken
•
Bild 3 erscheint im Display (Hauptmenü)
Bild 3 und 4
•
Schwarzen Balken mittels Pfeiltasten (2. und 3. Taste) auf „2 Anwendungen" bewegen und mit „Ja"
(5. Taste) bestätigen
•
Schwarzen Balken mittels Pfeiltasten auf „3 Abst Punkt-Gerade" bewegen und mit „Ja" (5. Taste) bestätigen
→Wechsel zum Eingangsmenü dieses Messmodes
•
Bild 5 erscheint
Bild 5
•
„A" (2.Taste) betätigen um Linienanfangspunkt auszuwählen
•
„A = S" (2.Taste) betätigen um Standpunkt als Linienanfangspunkt zu wählen und mit „Ja"
(5. Taste) bestätigen
•
„B" (3.Taste) betätigen um Linienendpunkt auszuwählen
•
Reflektor über dem Linienendpunkt B aufbauen
•
Linienendpunkt B anzielen und mit MEAS (6. Taste) Messung auslösen
Gebrauchsanweisung zur Punktabsteckung
mit dem Tachymeter Elta R 55
1
Verwandte Anleitungen für elta R 55
Inhaltszusammenfassung für elta R 55
- Seite 1 Gebrauchsanweisung zur Punktabsteckung mit dem Tachymeter Elta R 55 Allgemeines: • Punkt aufsuchen, von dem mindestens 1 Anschlusspunkt und die abzusteckenden Punkte gut sichtbar sind • Gerät an diesem Standpunkt aufbauen (gut festtreten) und horizontieren (Dosen- und Röhrenlibelle) • Anschalten des Gerätes mit ON (7.Taste), es werden das Logo und danach die zuletzt eingestellten Werte für Additionskonstante, Maßstab, Temperatur und Luftdruck angezeigt...
- Seite 2 Punktabsteckung • „P“ (4.Taste) betätigen um Absteckpunkt auszuwählen • Den Reflektorstab über der ungefähren Position des abzusteckenden Punktes positionieren • Absteckpunkt P anzielen und mit MEAS (6. Taste) Messung auslösen • Auf dem Display können nun die Ist-Absteckmaße x und y des Absteckpunktes P abgelesen werden. Der x Wert bezeichnet hier den Abstand von Punkt A in Richtung von Punkt B.
