Minol Minolas Montageanweisung

Montageanweisung

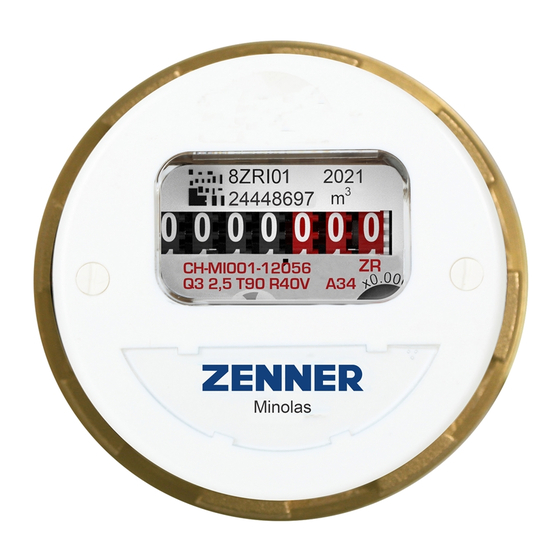

Minolas Messkapselzähler
Der Minolas Messkapselzähler für das Allmess-Unterputzzählersystem besteht aus dem Messeinsatz für
kaltes oder warmes Wasser, die auf die Wasserzählerhaube aufgesteckt wird. Für Einbautiefen über 55 mm
kann diese Rosette mit Rosettenverlängerungsringen in Schritten von 20 mm verlängert werden.
Der Wasserzähler Minolas ist nur für die vertikale Einbaulage bestimmt
1. Erstmontage des Messkapselzählers
1.1 Leitung sorgfältig durchspülen.
1.2 Leitung durch Zudrehen des Etagen- oder Strangventils absperren und
entleeren.
1.3 Montageschutzhaube entfernen.
1.4 Sicherstellen, dass es sich tatsächlich um eine Allmess (AMS)
Anschlussschnittstelle handelt. AMS-Unterputzteile (UPT) sind zu
erkennen an dem Gewindering mit vier Klauen und dem innenliegenden
Verschlussgewinde.
Messkapsel Minolas nur in Allmess-Unterputzteile mit der
Bodenprägung 3/4" verwenden!

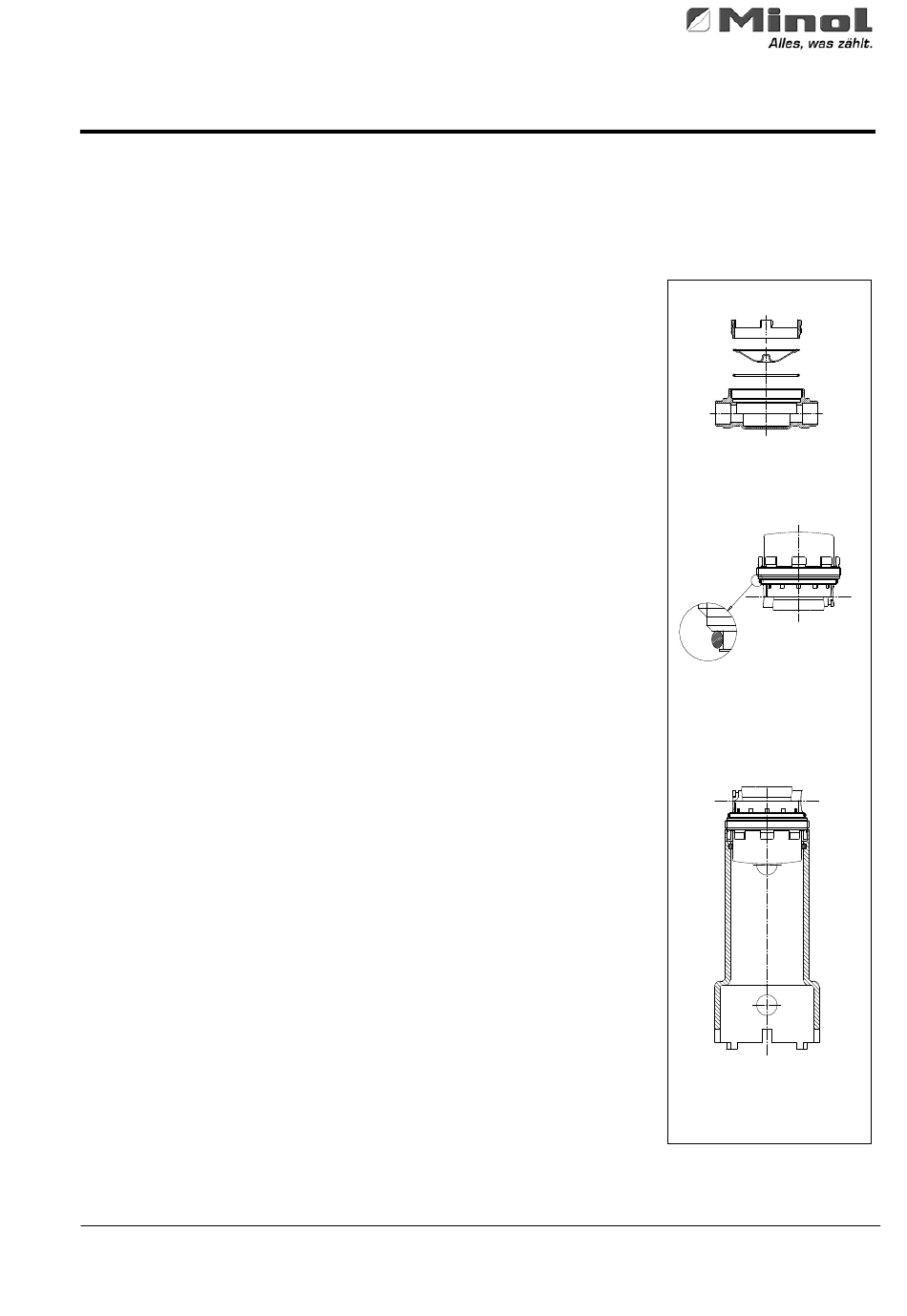

1.5 Gewindering mit dem Montageschlüssel aus dem UPT schrauben
(Abb. 1). Der Gewindering wird nicht wiederverwendet! Blindplatte und
alten O-Ring entfernen und nötigenfalls das UPT von Schmutz reinigen,
besonders natürlich an der Dichtfläche des O-Ringes.
1.6 Minolas-Messkapsel aus der Verpackung entnehmen. Werksseitig sind
Gewindering, Aushebering und O-Ring bereits vormontiert (Abb. 2).
1.7 Überprüfen, ob die Messkapsel in ihre vorgesehene
Anschlussschnittstelle hineinpasst: Kennzeichnung = A34.
1.8 Überprüfen, dass der mit der Messkapsel mitgelieferte neue O-Ring
richtig auf der Messkapsel sitzt. Falls dies nicht der Fall ist, muss der O-
Ring in die dafür vorgesehene Nut am Zählereinsatz eingelegt werden
(Abb.6). Der O-Ring darf nicht in das UPT gelegt werden! Er muss gut
gefettet sein.
1.9 Es sind ausschließlich die Originaldichtungen des Herstellers zu
verwenden.
1.10 Die Messkapsel mit den Klauen in den Montageschlüssel stecken
(Abb. 3).
1.11 Mit dem Montageschlüssel den Minolas ins UPT führen. Dabei auf
Durchflussrichtung gemäß Pfeil im UPT und unten am Messeinsatz
achten (Gitter am Einlauf).
1.12 Messkapsel ins UPT drücken bis das Gewinde leicht greift. Unter
leichtem Andrücken durch kurzes Drehen im Gegenuhrzeigersinn den
Gewindeanfang finden und dann den Gewindering im Uhrzeigersinn
festschrauben.
1.13 Leitung durch Öffnen des Etagen- oder Strangventils vorsichtig unter
Druck setzen. Dichtigkeit und Funktion (Vorwärtslauf) sorgfältig
überprüfen.
Falls der Zähler rückwärts läuft, wurde das UPT nicht fließrichtungsge-
mäß installiert. Messkapsel demontieren, um 180° drehen und
montieren.
1.14 Sofern noch nicht geschehen, Zählwerksanzeige in Ableseposition
drehen und Zähler plombieren.
Anschlussschnittstelle mit Aufkleber A34 kennzeichnen.
1.15
1.16 Rosette (ggf. mit Verlängerungshülsen) auf die Zählwerkshaube bis
zum Anschlag an die Wand schieben. Für Einbautiefen unter 35 mm
muss eine spezielle Rosette bestellt werden.
