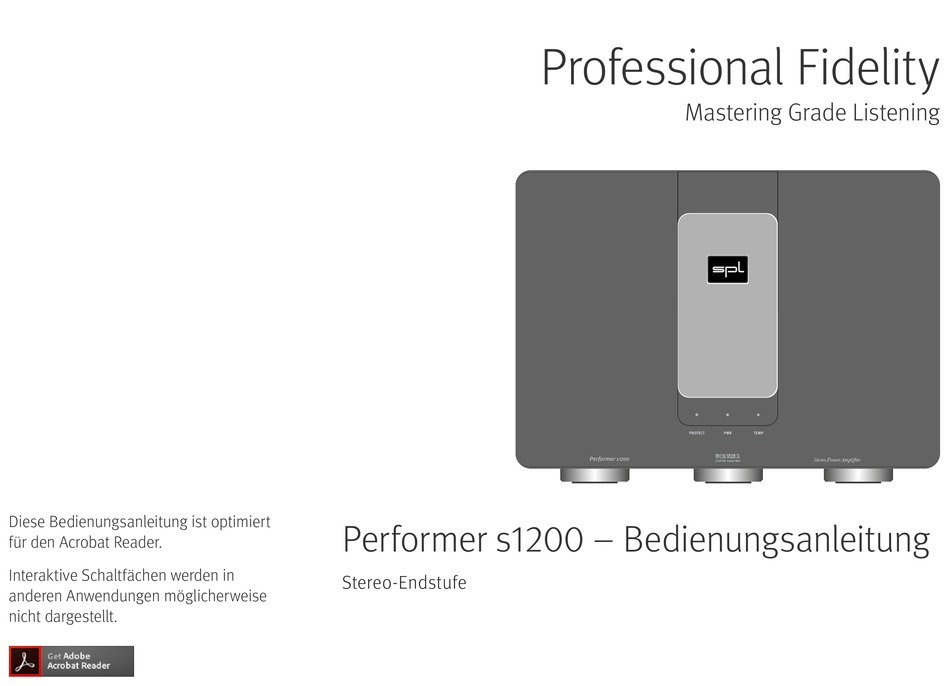

SPL Performer s1200 Bedienungsanleitung
Stereo-endstufe
Inhaltsverzeichnis
Quicklinks
Diese Bedienungsanleitung ist optimiert
für den Acrobat Reader.
Interaktive Schaltfächen werden in
anderen Anwen dungen möglicherweise
nicht dargestellt.
Performer s1200 – Bedienungsanleitung
Stereo-Endstufe
Professional Fidelity
Mastering Grade Listening
PROTECT
VOLTAiR
Performer
s
120V DC Audio Rail
PWR
TEMP
Stereo Power Amplifier
Inhaltsverzeichnis
Verwandte Anleitungen für SPL Performer s1200
Inhaltszusammenfassung für SPL Performer s1200
- Seite 1 Professional Fidelity Mastering Grade Listening PROTECT TEMP VOLTAiR Performer Stereo Power Amplifier 120V DC Audio Rail Diese Bedienungsanleitung ist optimiert Performer s1200 – Bedienungsanleitung für den Acrobat Reader. Interaktive Schaltfächen werden in Stereo-Endstufe anderen Anwen dungen möglicherweise nicht dargestellt.
- Seite 2 Dank, dass Sie sich für den Performer s1200 entschieden haben. Der Performer s1200 ist der große Bruder der hochgeschätzten Performer s800 Stereo-Endstufe und liefert spielerisch 2 x 550 W an 2 Ohm, 2 x 520 W an 4 Ohm und 2 x 300 W an 8 Ohm.
-
Seite 3: Inhaltsverzeichnis
Inhalt AMP CTL (Stand-By / Amplifier Control) Power LED Technische Daten Erste Schritte Line Ein- & Ausgang Frontansicht Lautsprecherausgang Rückansicht Ausgangsleistung (Sinus bei 1kHz) VOLTAiR – 120V-Technologie Ausgangsspannung Vergleiche Ausgangsimpedanz Zierblende Dämpfungsfaktor Frequenzgang Mögliche Kombinationen in der Grundfarbe Rot Rauschabstand Mögliche Kombinationen in der Grundfarbe Silber Verstärkung Mögliche Kombinationen in der Grundfarbe Schwarz... -
Seite 4: Erste Schritte
Erste Schritte Erste Schritte Lesen und befolgen Sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden. Über den -Button gelangen Sie zum Inhaltsverzeichnis. Über den -Button gelangen Sie zur Frontansicht des Gerätes. Über den -Button gelangen Sie zur Rückansicht des Gerätes. -
Seite 5: Frontansicht
Frontansicht Frontansicht Zierblende PROTECT TEMP VOLTAiR Performer Stereo Power Amplifier 120V DC Audio Rail Schutzschaltungs-LED Temperatur-LED Power-LED... -
Seite 6: Rückansicht
Connect to RISK OF ELECTRIC SHOCK T . A 1. Remove Fuse Holder D O N O T O P E N SPL devices 2. Exchange Fuses supporting AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR AMP CTL V AC: 3. -
Seite 7: Voltair - 120V-Technologie
Durch die einzigartig hohe Betriebsspannung erzielt die VOLTAiR-Technik außergewöhnliche technische Spezifika- tionen im Dynamikumfang, Rauschabstand und in der Übersteuerungsfestigkeit. Daraus resultiert ein unverfälsch- tes, absolut entspanntes Hörvergnügen. SPL’s 120V-Technologie bezeichnet die interne Audio-Arbeitsspannung (+/- 60V DC). Sie ist nicht zu verwechseln mit der externen Netzspannung (z.B. 115V oder 230V AC). -
Seite 8: Vergleiche
Betriebsspannung ist, desto höhere Maximalpegel kann eine Schaltung verarbeiten. Da praktisch alle akustisch bzw. musikalisch wesentlichen Parameter auf dieser Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand. Betriebsspannungen Dynamikumfang Volt OPA 134@30 V SPL-OP@120 V + / - 15 Volt + / - 60 Volt... - Seite 9 Komponenten und Schaltungen, da die Werte um ca. 12 dB besser sind. Beim Klirrfaktor ist der SPL-OP mehr als 8 dB besser als der TL071 – unter Schalldruckpegelbezug entspricht das einer Verbesserung von mehr als 130 %. Die in der Audiotechnik meistgenutzte Betriebsspannung beträgt +/- 15 V.
-
Seite 10: Zierblende
Zierblende Zierblende Im Lieferumfang zu Ihrem Performer s1200 gehören drei Zierblenden in den Farben Schwarz, Silber und Rot. Die Zierblenden haften am Performer mithilfe eines Neodym-Magneten. So können Sie die Zierfronten einfach und ohne Werkzeug wechseln und Ihrem persönlichen Geschmack anpassen. -
Seite 11: Eingänge
TRIM TRIM Eingänge Eingänge Der Performer s1200 ist mit XLR-Eingängen (7) für die symmetrische Verbindung sowie Cinch-Anschlüssen für die unsymmetrische Verbindung zur Vorstufe ausgestat- tet. Die volle Ausgangsleistung (2 x 550 W an 2 Ohm, 2 x 520 W an 4 Ohm oder 2 x 300 W an 8 Ohm) wird bei +6 dBu am Eingang erreicht. -
Seite 12: Auswahl Eingangsquelle
Eingänge Auswahl Eingangsquelle Über den Kippschalter (8) wählen Sie eine Eingangsquelle, XLR oder RCA. Es ist nicht möglich beide Quellen gleichzeitig zu verwenden. INPUT RIGHT INPUT SELECT – – Verstärkungs-Trim TRIM TRIM Über den TRIM-Schalter (9) kann das Eingangssignal in 0,5 dB-Schritten um bis zu 5,5 dB abgesenkt werden. -
Seite 13: Lautsprecherausgänge
SPEAKER OUTPUT RIGHT SPEAKER OUTPUT LEFT XLR WIRING oder Bananenstecker genutzt werden. Achten Sie darauf, dass Sie die Polarität der Lautsprecher-Anschlüsse nicht vertauschen. Connect to AMP CTL output of SPL Preampli er/DAC for remote power on/o V Trigger AMP CTL/ V TRIGGER... -
Seite 14: Schutzschaltungen
Der Performer s1200 verfügt über Schutzschaltungen, die ihn gegen Gleichspannung an den Ausgängen und Überhitzung vor Beschädigungen schützen. DC-Protection Wird eine Gleichspannung (DC) an einem der Ausgänge festgestellt, schaltet der Performer s1200 automatisch ab, da die Gleichspannung auf einen Defekt in der Endstufe hindeutet. Die Protect-LED (3) auf der Front zeigt an, dass die Schutzschaltung aktiviert und die Endstufe abgeschaltet wurde. -
Seite 15: Temperatur-Schutzschaltung
Schutzschaltungen Temperatur-Schutzschaltung Der Performer s1200 ist mit einer aktiven Kühlung ausgestattet. Im Inneren arbeiten sechs Ventilatoren meist gar nicht, denn 90 % der Wärme wird passiv über massive Kühlkörper abgeleitet. Bei hoher Leistung bleiben die pro- zessorgesteuerten Ventilatoren mit nur 19 dB(A) praktisch unhörbar. -
Seite 16: Amp Ctl (Stand-By / Amplifier Control)
Sie können auch eine andere 12V-Steuerung nutzen. Wenn eine Schaltspannung von 12 Volt DC am AMP CTL-Anschluss anliegt, ist der Performer s1200 in Betrieb. Sobald die Schaltspannung von 12 Volt DC abgeschaltet wird, schaltet der Performer s1200 in Stand-By. Benutzen Sie ein Mono-Miniklinken-Kabel mit der Belegung Tip = Plus und Sleeve = Minus. -
Seite 17: Technische Daten
Technische Daten Technische Daten Line Ein- & Ausgang • Neutrik XLR, symmetrisch, Pin 2 = (+) • Eingangsimpedanz: 20 kOhm • Eingangs-Trimming: 0 dB bis -5,5 dB in 0,5 dB-Stufen • Eingangsempfindlichkeit: +12,5 dBu Lautsprecherausgang • 2 Paar vergoldete Anschlussklemmen mit ø4mm Kabeldurchführung (schraubbar) und Bananenklemme Ausgangsleistung (Sinus bei 1kHz) •... -
Seite 18: Ausgangsspannung
Technische Daten Ausgangsspannung • 160 V Peak-to-Peak • 54,6 V RMS Ausgangsimpedanz • < 0,031 Ohm, 20 Hz bis 20 kHz Dämpfungsfaktor • > 290 bei 1 kHz und 8 Ohm Frequenzgang • 10 Hz bis 80 kHz... -
Seite 19: Rauschabstand
Technische Daten Rauschabstand • > 118 dB (breitband, unbewertet, bezogen auf Vollleistung) • > 123 dB (A-bewertet) Verstärkung • 26 dB Harmonische Verzerrung • < 0,04% bei 1 kHz, an 2 x 300 W, 8 Ohm • < 0,09% bei 1 kHz, an 2 x 520 W, 4 Ohm •... -
Seite 20: Interne Betriebsspannung
TRIM Technische Daten Interne Betriebsspannung • +/- 60 V Netzteil INPUT RIGHT INPUT SEL • Stromspannung: 230 V AC / 50 Hz; 115 V AC / 60 Hz • Sicherungen: 230 V: T 6,3 A; 115 V: T 10 A •... -
Seite 21: Wichtige Hinweise
Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständi- ger Weiterent wicklung und Verbesserung. Technische Änderungen bleiben vorbehalten. © 2021 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Änderun- gen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektro- nisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher...
