Einbauanleitung für Unterputzgehäuse
Unterputzwasserzähler
Bauteile
Unterputz-Gehäuse aus Messing, Rp 1/2 oder
Rp 3/4 Innengewinde bzw. 15, 18 oder 22 mm Lötanschluß,
kompl. mit Blinddeckel, Dichtung und Einputzdose.
64 mm
Wichtige Hinweise
❏ Das Unterputzgehäuse ist für PN 10 ausgelegt.
❏ Garantieleistungen erfolgen nur bei Beachtung dieser
Einbauanleitung und der anerkannten Regeln der Technik.
❏ Beim Einbau des UP-Gehäuses ist die DIN 1988 zu
beachten.
❏ Je nach Wasserqualität ist eine Trinkwasserbehandlung
erforderlich.
Wichtige Hinweise für die Montage

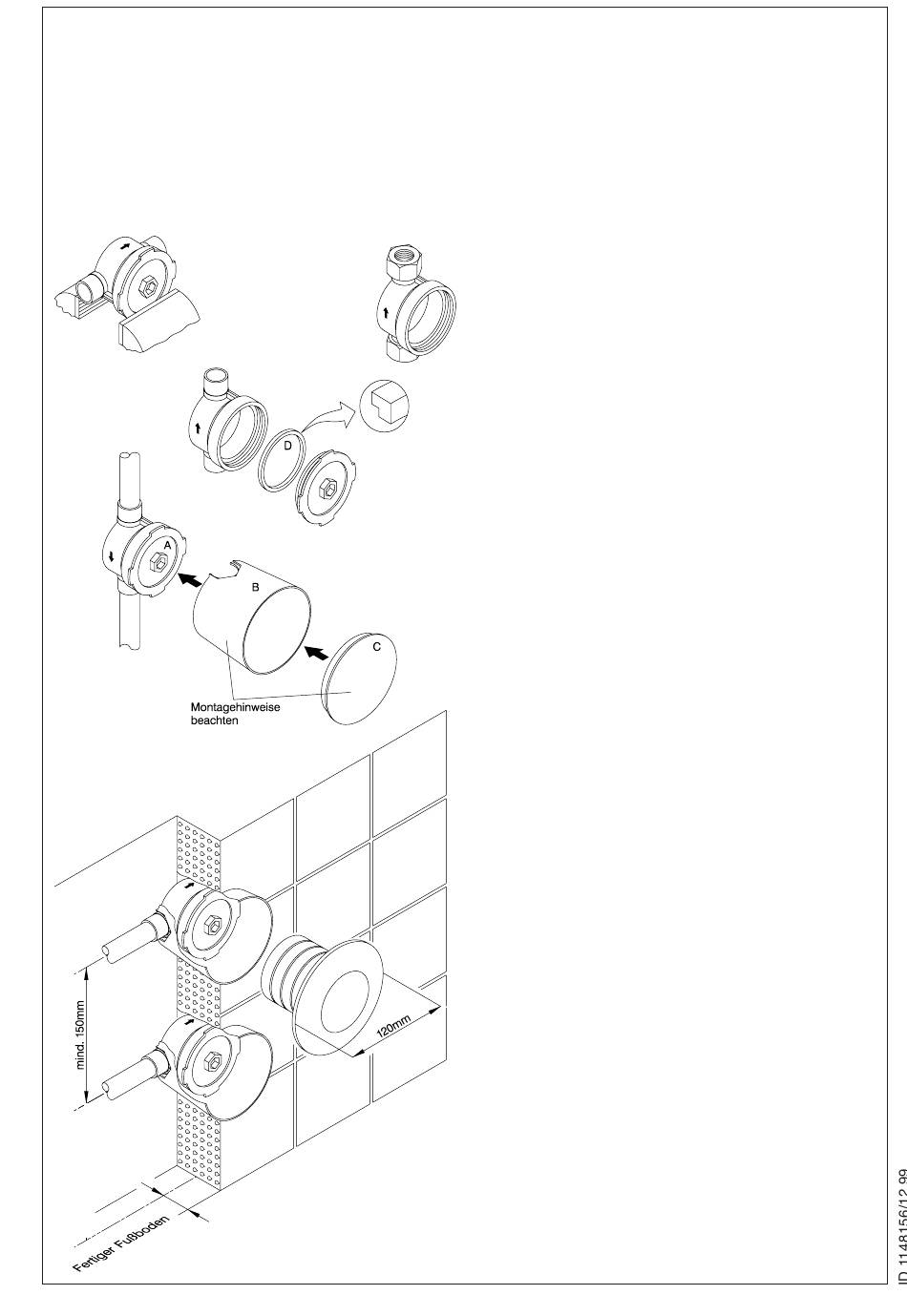

1 Beim Einbau des Unterputzgehäuses ist auf die
Durchflußrichtung zu achten (siehe Pfeil auf dem
Gehäuse).
2 Achtung!
In Fließrichtung vor dem UP-Gehäuse ist ein
UP-Absperrventil zu montieren.
3 Die Einbautiefe von Mitte Rohr bis zur Vorderkante
Wand soll 64 mm betragen. Die Hinweise auf Blind-
deckel (A), Einputzdose (B) und Deckel (C) sind zu
beachten. Beim geplanten Einsatz elektronischer
Meßkapseln ist vor dem UP-Gehäuse ein freier
Raum von mindestens 30 cm Tiefe vorzusehen.
4 Achtung!
Gehäuse nur an den Anschlußstutzen oder mit
eingeschraubtem Blinddeckel einspannen.
5 UP-Gehäuse mit Lötanschluß dürfen nur mit einge-
schraubtem Blinddeckel ohne Profildichtung (D) gelötet
werden. Das Gehäuse darf dabei nicht über 450 °C
erhitzt und nur gemäß DVGW-Arbeitsblatt GW2 gelötet
werden. Nach dem Lötvorgang und bei abgekühltem
Gehäuse ist der Blinddeckel zu entfernen. Dichtflächen
und Gewinde auf einwandfreien Zustand prüfen und
ggf. mit geeigneten Hilfsmitteln reinigen. Die Profil-
dichtung auf einwandfreien Zustand prüfen und so in
das Gehäuse einlegen, daß die Planfläche sichtbar ist.
Blinddeckel durch Rechtsdrehen einschrauben und mit
normaler Handkraft festziehen. Kein Fett oder Gleitmittel
für die Montage verwenden.
6 UP-Gehäuse mit geeignetem Befestigungsmaterial
montieren. Gehäuse und Wand müssen senkrecht
und waagrecht parallel verlaufen.
7 Nach Beendigung der Montage alle Leitungen
gründlich durchspülen. Unterputzgehäuse auf
Dichtheit prüfen.
8 Einputzdose mit Deckel auf das Unterputzgehäuse
fest aufdrücken und einschnappen lassen.
Technische Änderungen vorbehalten
