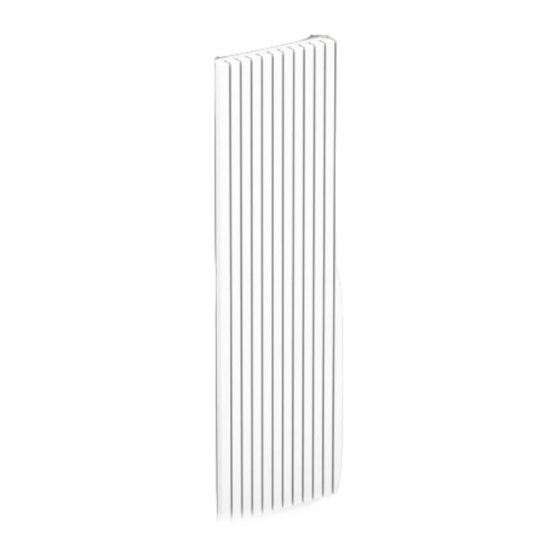

Jaga TETRA Montagehinweis

TETRA
Montagehandleiding - Instructions de montage
Montagehinweis - Mounting instructions
H 180 200
L X Y X Y
32.9 12.6 151.5 12.6 171.5
41.3 21.0 151.5 21.0 171.5
49.7 29.4 151.5 29.4 171.5
58.1 37.8 151.5 37.8 171.5
66.5 46.2 151.5 46.2 171.5
12
19
Y
10
7
min. 12
1
Zijpanelen demonteren
Démonter panneaux latéraux
Seitenteile demontieren
Disassemble side panels
1
2
X
12
3.5 3.5 5 0.7
L
X
19
H Y
10
5
G1/2"
G1/2"
MM
2
1
3
2
G1/2"
G1/2"
Om veiligheidsredenen zijn geen muurpluggen meegeleverd.
Contacteer uw speciaalzaak voor het juiste type.
Pour des raisons de sécurité, les chevilles ne sont pas fournies.
Contactez votre magasin spécialisé pour le bon type de cheville.
Aus Sicherheitsgründen sind kein Dübel mitgeliefert. Kontaktie-
ren Sie Ihren Baustoff handel für die richtigen Dübel.
For safety reasons wall plugs aren't delivered. Contact your specialist store for
the right type.
Code 5090.1111
Code 5094.425
Standaard
Standard
Klemkoppelingen voor ventielen: zie Jaga prijslijst.
Raccords bicônes pour vannes: voir liste des prix Jaga.
Klemmringverschraubungen für Ventile: siehe Jaga Preisliste.
Sleeve couplings for valves: see Jaga price list.
Onderaansluiting MM
Raccordement en bas MM
Untenanschluß MM
Bottom end connection MM
x 4 x 2
OPTIE OPTION
Code 5090.1110 Code 5090.1119
Code 5094.427
Code 5090.1111
Bovenaansluiting
Raccordement vers le haut
Obenanschluß
Top end connection
x 1
8
