4.2

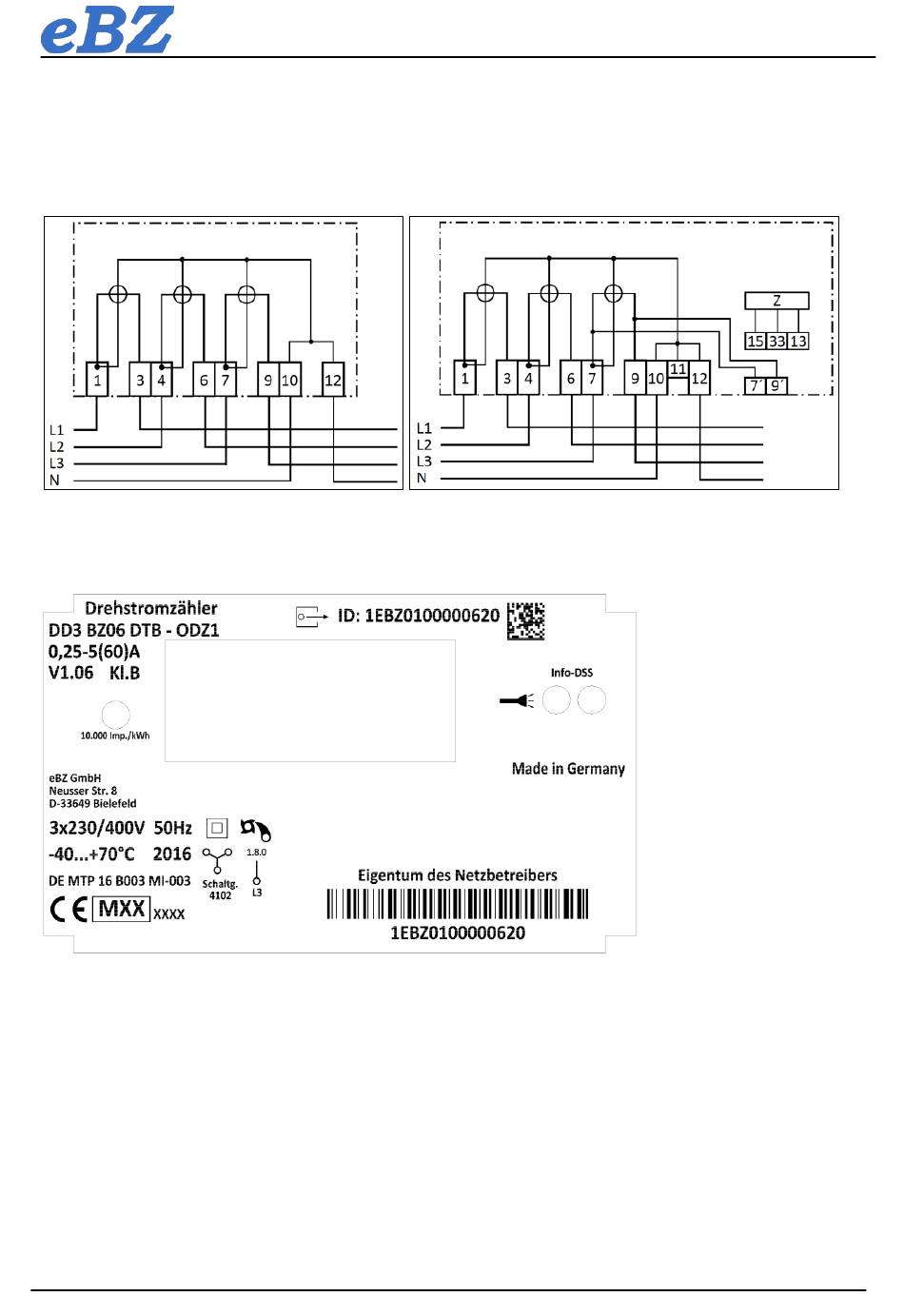

Schaltbilder

Die jeweilige Schaltung, nach der der Zähler DD3 angeschlossen wird, ist auf dem
Leistungsschild (s. 4.3) angegeben. Die Zähleranschlussklemmen sind am Zähler mit
den Ziffern aus den folgenden Schaltbildern gekennzeichnet:
Abb. 2: Schaltung 4000 (Eintarif)
4.3

Innenleistungsschild

Abb. 4: Leistungsschild des DD3 (Beispiel)
Betriebsanleitung DD3 Rev.02
Abb. 3: Schaltung 4102 (Doppeltarif)
