Kersten K 1100 Bedienunganleitung Seite 14

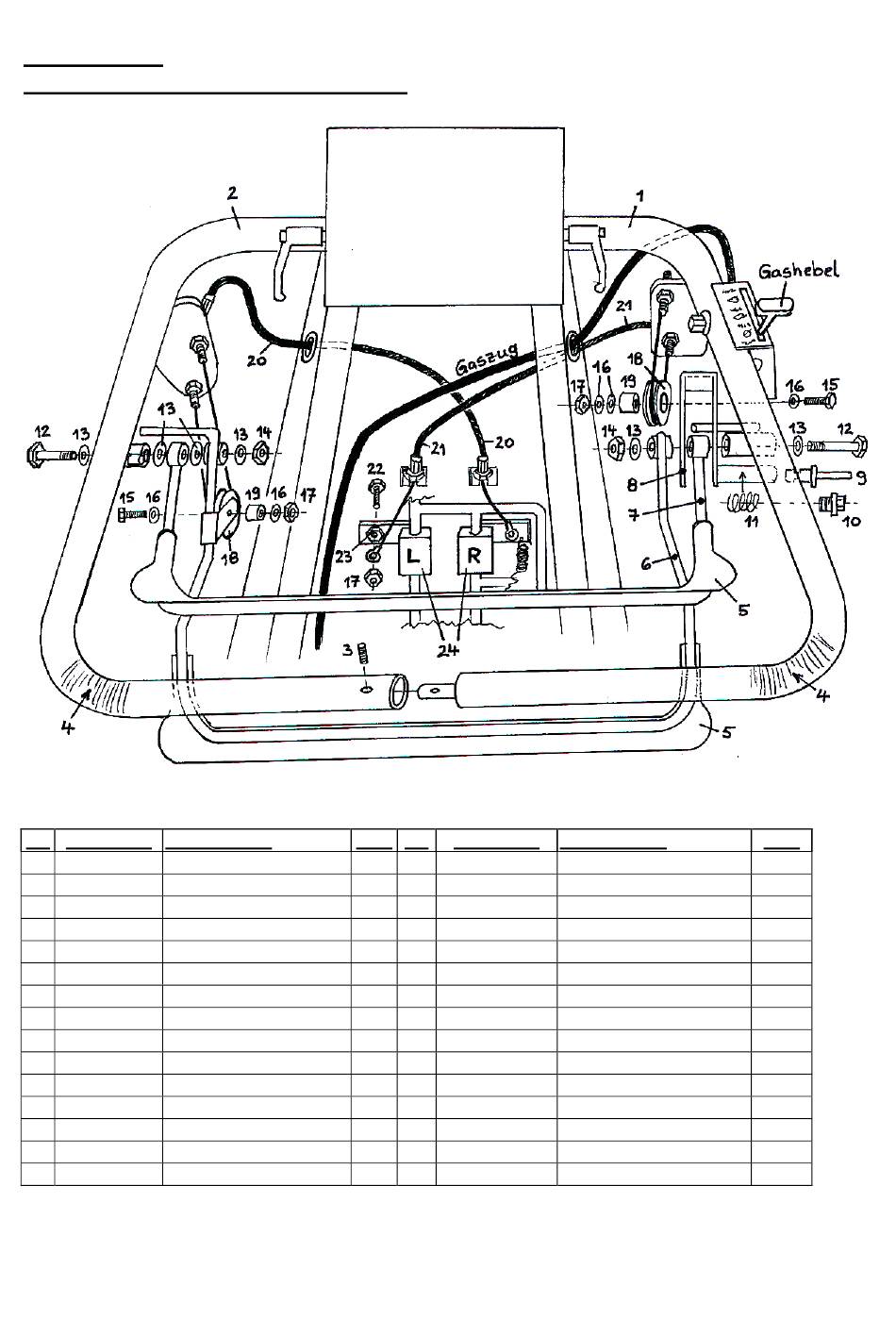

Ersatzteilliste
Sonderausstattung : Tot-Mann-Bügel
Nr. Bestell-Nr. Bezeichnung
1 712 000 003 Handholm, rechts
2 712 000 100 Handholm, links
3 902 306 016 Madenschraube
4 720 000 414 Schrumpfschlauch
5 720 000 006 Schaltbügel, Plastik
6 720 000 101 Bügel für Fahrantrieb
7 720 000 102 Bügel für Messerbalken
8 720 000 103 Halter Bowdenzugrolle
9 720 000 104 Sperrbolzen
10 720 000 105 Stopfen M12x1,5
11 909 1 Druckfeder
12 901 108 080 Schraube
13 905 108 000 Unterleg-Scheibe
14 900 008 002 Stop-Mutter
14
(z.B. bei Doppelmesserbalken)
Schaltgehäuse
in Draufsicht
Anz. Nr. Bestell-Nr.
1 15 901 006 030 Schraube
1 16 905 106 000 Unterleg-Scheibe
1 17 900 006 002 Stop-Mutter
2 18 720 000 009 Bowdenzug-Rolle
2 19 705 100 285 Hülse - 8,5lg
1 20 720 000 106 Bowdenzug Fahrantrieb
1 21 720 000 107 Bowdenzug Messerbalk.
1 22 901 006 025 Schraube
1 23 900 006 003 Mutter, flach
1 24 936 400 010 Absperrventil
1 in Fahrtrichtg: L = Links / R = Rechts
2
6
2
Bezeichnung Anz.
2
5
4
2
2
1
1
2
2
2
