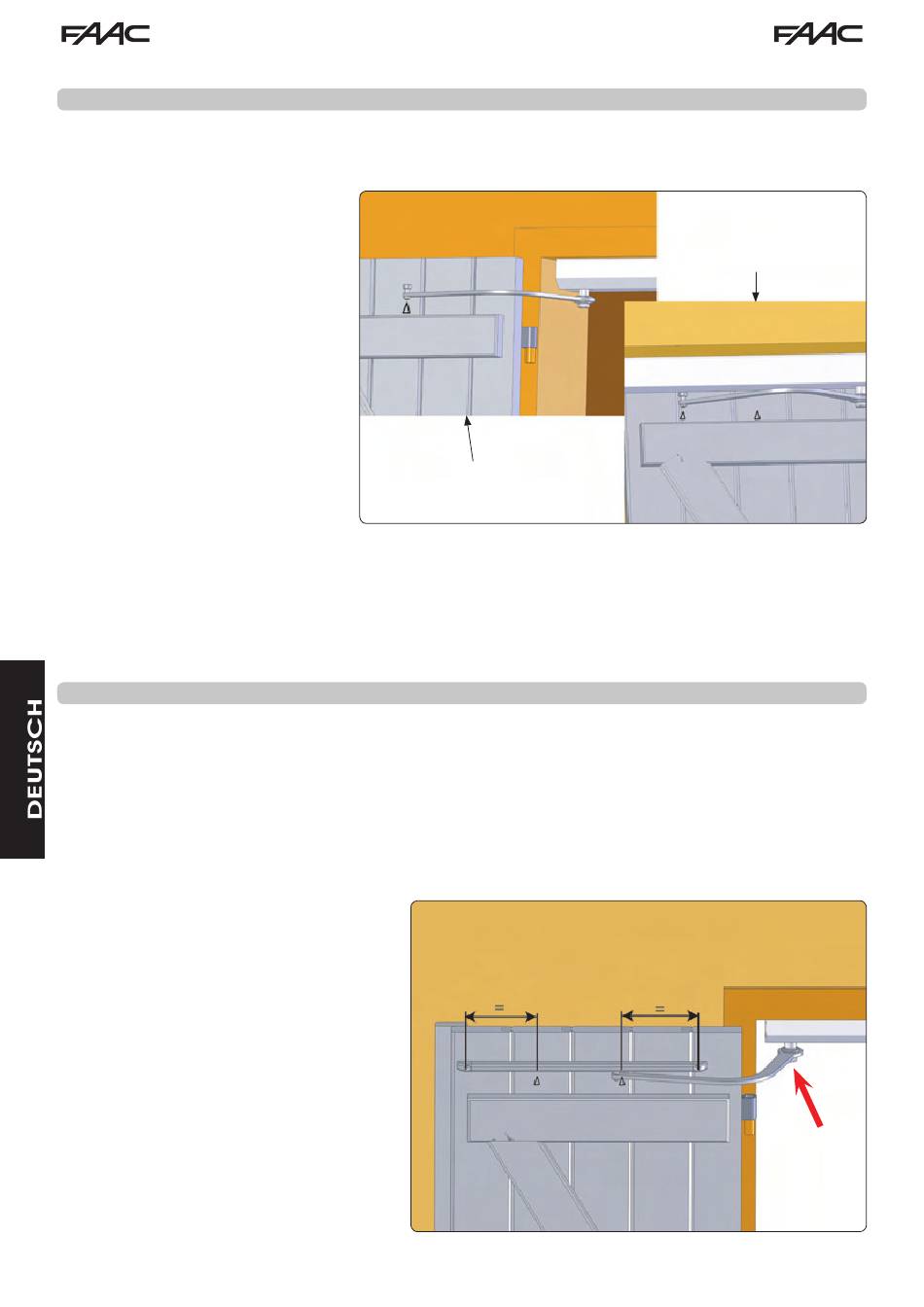

10.2 Ermittlung des Hubs des Arms

Die Position des Distanzstücks des Arms anzeichnen:
1) Fensterladen offen
2) Fensterladen geschlossen
10.3 Einbau der Führung
Die Buchse in die Führung einsetzen und auf dem offenen Fensterladen positionieren.
1) Die Führung auf dem Fensterladen zentrieren und nivellieren.
2) Die Abdeckungen einsetzen und mit den Schrauben 5x35 fixieren.
3) Nach der Inbetriebnahme (siehe Kapitel 11) einen elektrischen Impuls zum Öffnen der Fensterläden
senden und den Motor einige Sekunden lang bei offenen Fensterläden laufen lassen.
4) Stellen Sie sicher, dass die Fensterläden sind auch auf der Fassade.
5) Die Schrauben 12x20 der Arme gut festziehen (siehe Bez. H Abb. 31 und 33).
1
Abb. 32
21
1. Fensterladen offen
2. Fensterladen geschlossen
2
Abb. 33
H
