- Seite 1 BACnet MS/TP Gateway für Calio Zusatzbetriebsanleitung...
- Seite 2 Impressum Zusatzbetriebsanleitung BACnet MS/TP Gateway Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB Aktiengesellschaft, Frankenthal 23.05.2016...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..........................4 Lagerung ............................5 Beschreibung ..........................6 Verwendbarkeit ..............................6 Allgemeine Beschreibung ..........................6 Inbetriebnahme ..............................6 Zugehörige Unterlagen ......................11 Klemmenplan ..............................11 EU-Konformitätserklärung ......................12 BACnet MS/TP Gateway 3 von 14... -
Seite 4: Allgemeines
Diese Zusatzbetriebsanleitung gilt zusätzlich zur Betriebs-/ Montageanleitung. Alle Angaben der Betriebs-/ Montageanleitung müssen beachtet werden. Tabelle 1: Relevante Betriebsanleitungen Baureihe Drucksachennummer der Betriebs-/ Montageanlei- tung Calio 1157.82 Herstellerdokumentation Für Zubehör und/oder integrierte Maschinenteile die entsprechende Dokumentation des jeweiligen Herstellers beachten. BACnet MS/TP Gateway 4 von 14... -
Seite 5: Lagerung
Relative Feuchte maximal 85 % (keine Kondensation) Umgebungstemperatur -10 °C bis +70 °C Gerät trocken und in Originalverpackung lagern. Gerät sollte in einem trockenen Raum bei möglichst konstanter Luftfeuchtigkeit lagern. Starke Schwankungen der Luftfeuchtigkeit vermeiden. BACnet MS/TP Gateway 5 von 14... -
Seite 6: Beschreibung

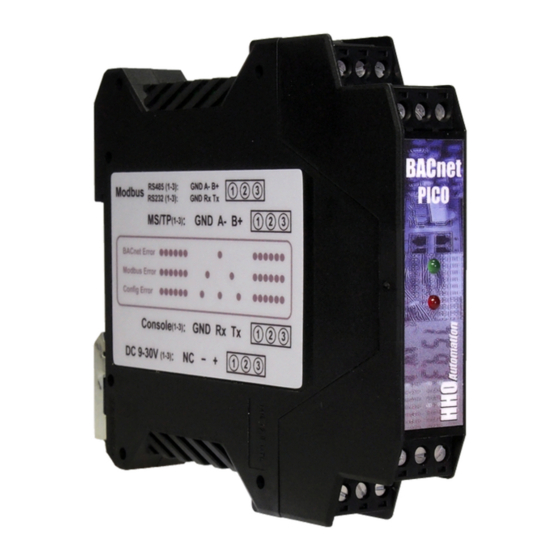

BACnet MS/TP-Netzwerk. Die Kommunikation zwischen BACnet MS/TP Gateway er- folgt über die Modbusschnittstelle (COM) an der Pumpe. Modbuseinstellungen der Pumpe in den Werkseinstellungen belassen. Das Gateway kann nur als Master im BACnet MS/TP Netzwerk eingesetzt werden. HINWEIS Es kann nur eine Calio-Pumpe pro BACnet MS/TP Gateway angeschlossen werden. - Seite 7 3 Beschreibung Drücken Herausziehen Drücken Abb. 1: Seitenansicht BACnet MS/TP Gateway GEFAHR Gerät steht unter Spannung Lebensgefahr! ▷ Platine nur im spannungslosen Zustand entnehmen. Abb. 2: Entnommene Elektronik Busabschluss-Jumper MS/TP (muss am letzten Teilnehmer terminiert wer- den) Busabschluss-Jumper Modbus (bei Auslieferung nicht terminiert)
-
Seite 8: Jumper Einstellen
56700 76800 115200 230400 Werksseitig ist die Baudrate für das BACnet MS/TP Netzwerk auf 38400 eingestellt. 3.3.3 Stützbatterie Batterie vom Typ CR2032 mit dem Pluspol nach oben einsetzen. Die Batterie puffert die Daten und die Echtzeituhr des Gateways bei Spannungsunterbrechung. - Seite 9 KSB Calio BACnet FI-1 Config File CSV CSV Config File ASCII plain text FI-2 Config Data BIN LHZ BINARY-DATA File compressed FI-3 Config Data SRAM SRAM-DATA Buffer FI-4 P-BASIC File LHZ Pico BAS-Program File compres- BACnet MS/TP Gateway 9 von 14...
- Seite 10 Programm als Value "Running" anzeigen. AV-1 Calio-Setpoint, BV-1 Calio-Start/Stop und MV-1 Calio_OpMode können nur Wer- te in die Pumpe schreiben, wenn der Modbus an der Pumpe aktiviert ist. Das Gareway prüft das zyklisch alle 3 Minuten. BACnet MS/TP Gateway 10 von 14...
-
Seite 11: Zugehörige Unterlagen
BACnet MS/TP - Gateway Calio BACnet MS/TP Modbus kundenseitig MS/TP RS485 Service- Konsole Schnittstelle Extern 0-30VDC 9-30VDC 0-10V 0-10V Abb. 5: BACnet MS/TP - Gateway HINWEIS Immer nur eine Calio-Pumpe als Punkt-zu-Punkt-Verbindung mit dem Gateway ver- kabeln. BACnet MS/TP Gateway 11 von 14... -
Seite 12: Eu-Konformitätserklärung
▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: – Richtlinie 2014/30/EU "Elektromagnetische Verträglichkeit" Die EU-Konformitätserklärung wurde ausgestellt: Frankenthal, 20.04.2016 Joachim Schullerer Leiter Produktentwicklung Pumpensysteme und Antriebe KSB Aktiengesellschaft Johann-Klein-Straße 9 67227 Frankenthal BACnet MS/TP Gateway 12 von 14... - Seite 14 KSB Aktiengesellschaft 67225 Frankenthal • Johann-Klein-Str. 9 • 67227 Frankenthal (Deutschland) Tel. +49 6233 86-0 • Fax +49 6233 86-3401 www.ksb.de...
