6.11.3. « Curr.Timer » - autonomie de remplacement des
fi ltres, jusqu'à apparition du message « Filtres à rem-
placer », en h.
II III.

Installation

Installation au-dessus de l'enduit, un trou préparé dans le mur pour le câble de connexion d13 et fi xation du
fond du boîtier avec deux trous.
43
d13
43
Fixer le couvercle inférieur du boîtier au mur en tirant le câble au-dessus de l'enduit ~ 3cm. Mettre la pile dans
le jack situé sur la carte, polarité « + » sur l'extérieur, connecter la fi che à la carte et fermer le couvercle du
boîtier (cf. schéma) en fi xant le côté gauche (1-2), puis presser doucement le côté droit (3). Connecter l'autre
fi che du câble au jack destiné à cela dans le récupérateur (RS485_1).
IV. Assortimen
Boîtier de commande FLEX
Pile, type 2032
Câble de connexion RJ11 to He1402 (4 fi ls) de 13
36
d4
30 30
86

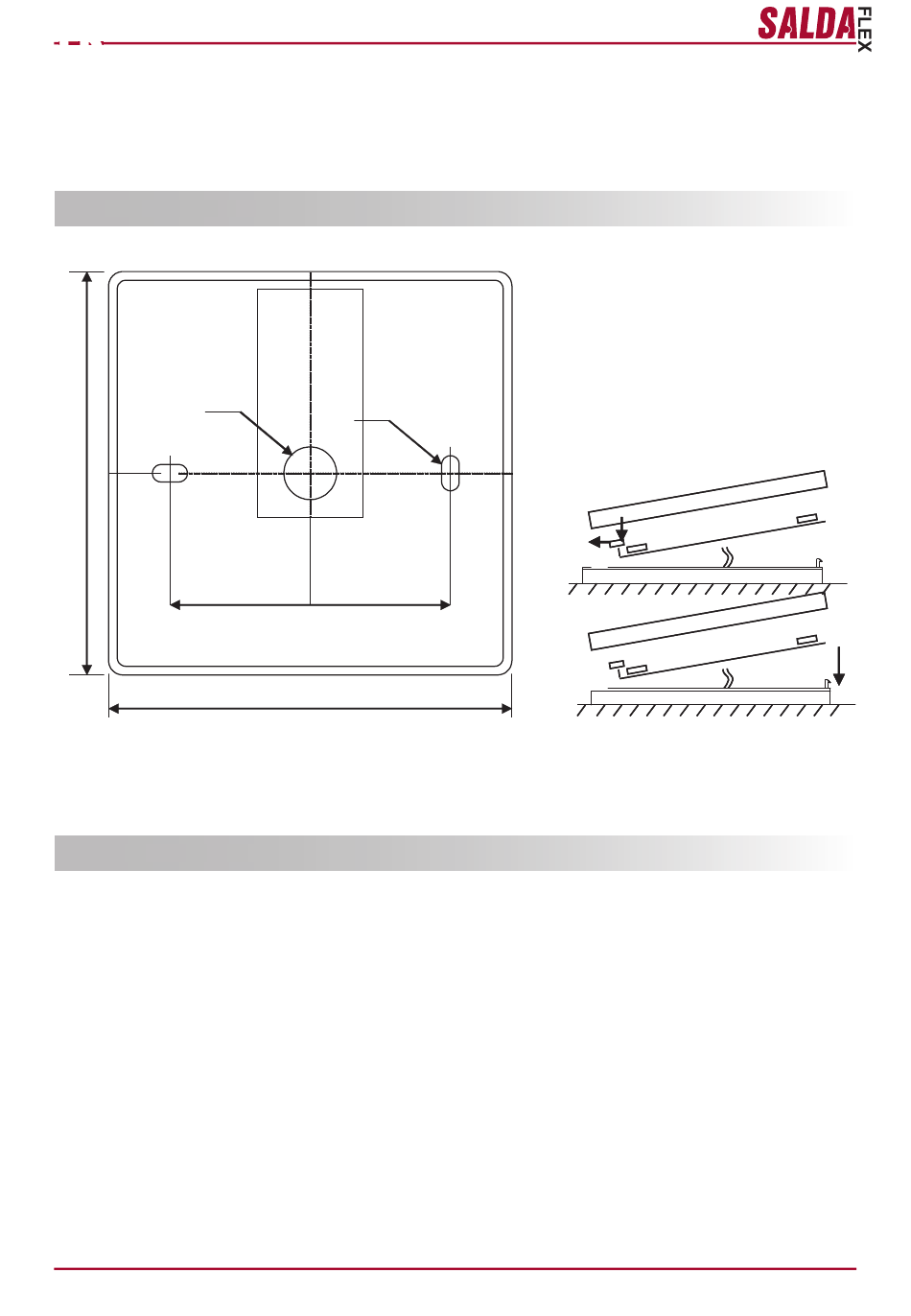

Schéma de la fi xation
ent
2 2 1 1
Schéma de l'assemblage
1 unité
1 unité
1 unité
3 3
