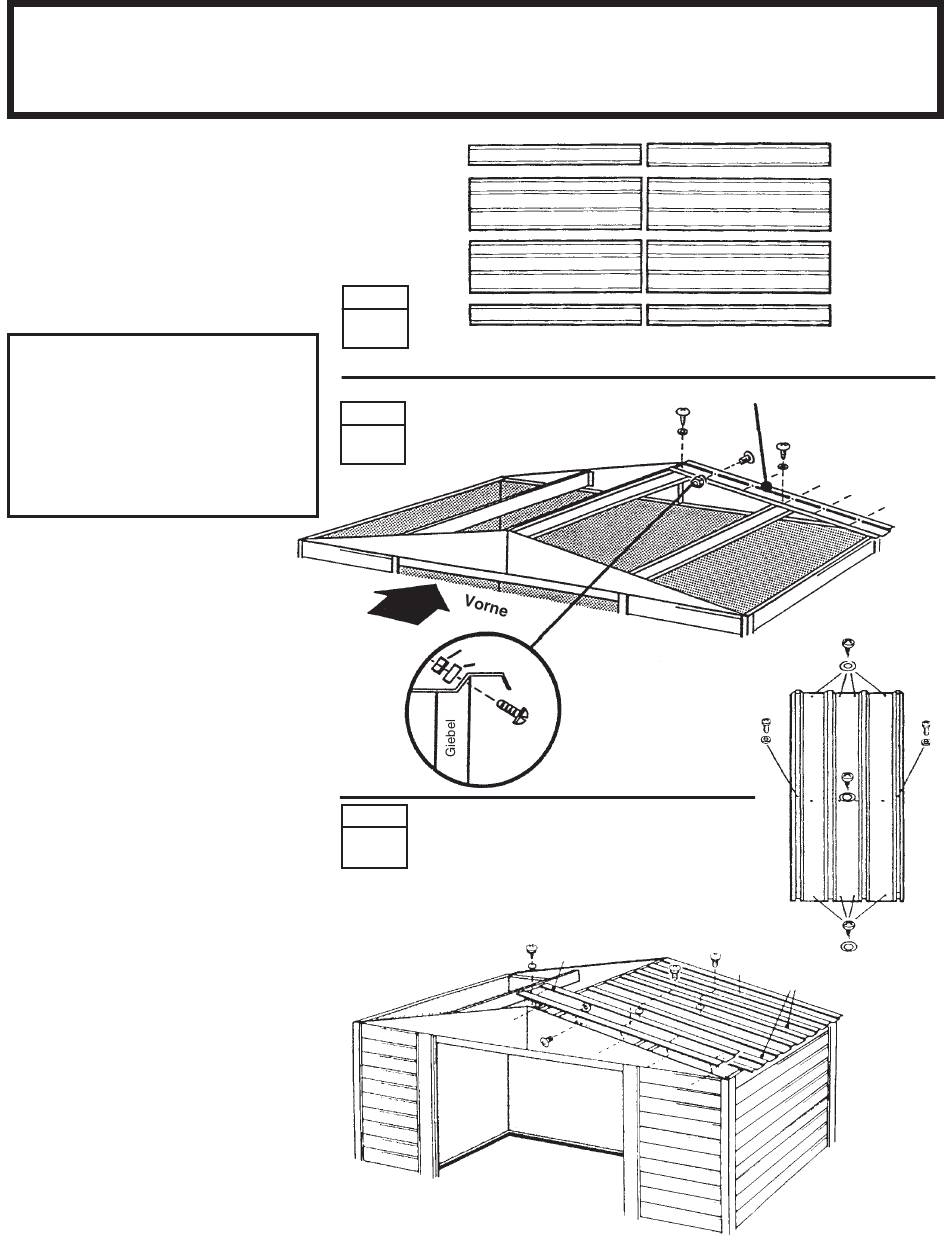

Schritt 14
KG23
Die Dachpaneele werden am besten
mit einer Stufenleiter montiert.
Beginnen Sie mit der Installation der
Dachpaneele auf der hinteren,
rechten Seite. Alle Dachschrauben
müssen mit einer U-Scheibe unterlegt
werden.
HINWEIS
Überprüfen Sie die Diagonalen
im Gerätehaus und stellen Sie
sicher, daß das Haus
rechtwinklig ist. Dadurch passen
die Dachpaneele besser und die
Bohrungen decken sich.
1
Die Dachpaneele nach ihrer
Nummer sortieren und an der
richtigen Stelle gegen das Gebäude
lehnen.
2
Ein rechtes Dachpaneel gegen
die hintere rechte Ecke legen und mit
selbstschn.
Schrauben und
Schrauben am Giebel und den
Dachträgern befestigen. Zu diesem
Zeitpunkt das untere Ende der
Paneele noch nicht an den seitlichen
Dachrahmen befestigen.
Hinweis: Zur richtigen Ausrichtung
befolgen Sie bitte die angegebene
Befestigungsreihenfolge.
3
Die übrigen Dachpaneele und
das linke Dachpaneel für die rechte
Seite in den oben gezeigten
Positionen installieren.
4
Das Dichtungsband in 2 ca. 5 cm
lange Streifen schneiden.
Streifen für die linke Seite aufheben.
● Hierzu benötigen Sie folgende Teile ●
Dachseite
8467
7875
7875
SCHRITT
8466
1
SCHRITT
2
SCHRITT
3
Die
Vorne
8466 rechtes Dachpaneel
Mutter
U-Scheibe
An der Überlap-
pung mit Schraube
Schraube
8467
● ● ● ● ● 8466 rechtes Dachpaneel (1)
● ● ● ● ● 7875 Dachpaneel (2)
● ● ● ● ● 8467 Linkes Dachpaneel (1)
6
7
1
2
3
selbstschn.
Schrauben zum
Dachträger
befestigen
Schrauben zum
Dachträger
7875
8466
7875
7875
8467
4
5
8
Untere
Schrauben
werden am
Dachrahmen
befestigt
23
