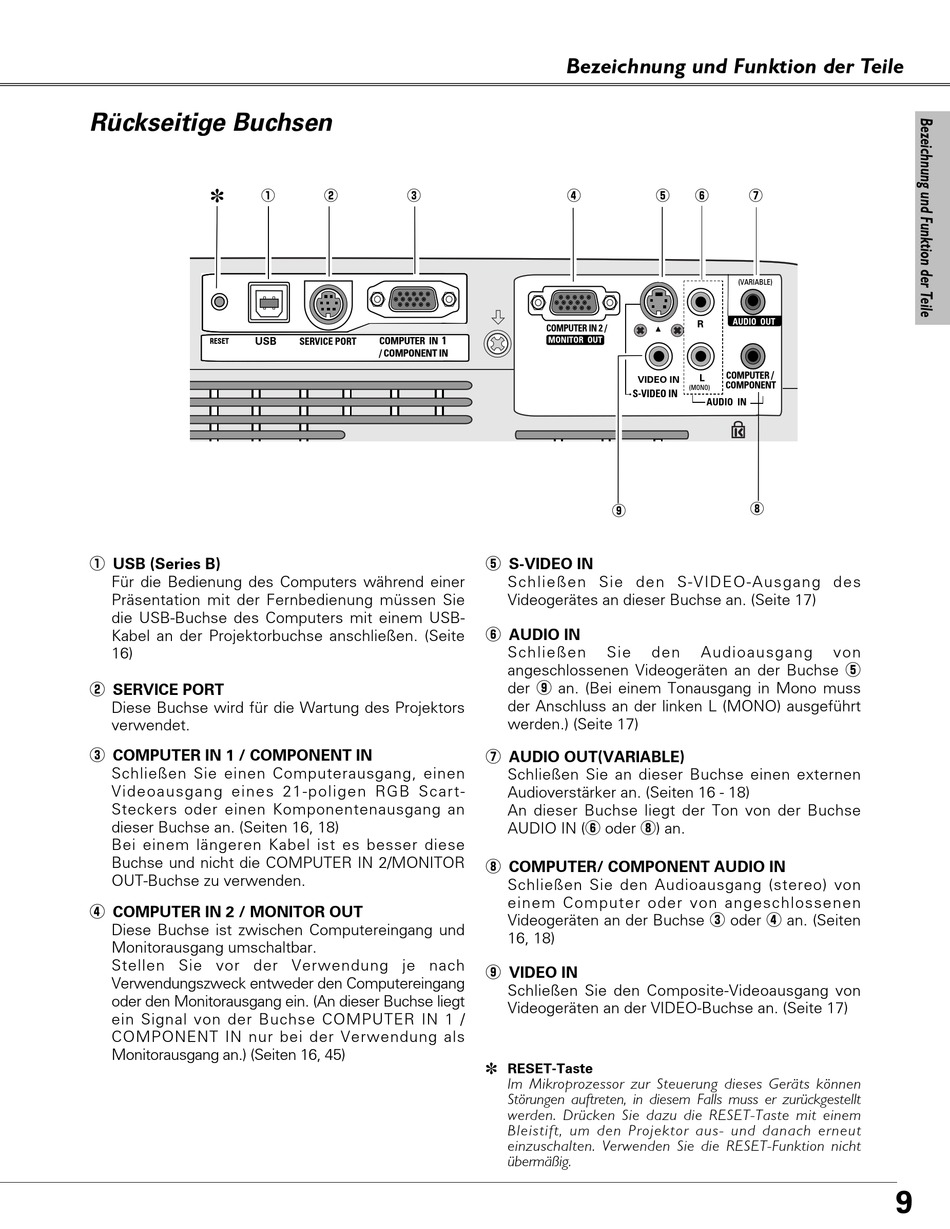

Rückseitige Buchsen
✽
q
USB
RESET
q USB (Series B)
Für die Bedienung des Computers während einer
Präsentation mit der Fernbedienung müssen Sie
die USB-Buchse des Computers mit einem USB-
Kabel an der Projektorbuchse anschließen. (Seite
16)
w SERVICE PORT
Diese Buchse wird für die Wartung des Projektors
verwendet.
e COMPUTER IN 1 / COMPONENT IN
Schließen Sie einen Computerausgang, einen
Videoausgang eines 21-poligen RGB Scart-
Steckers oder einen Komponentenausgang an
dieser Buchse an. (Seiten 16, 18)
Bei einem längeren Kabel ist es besser diese
Buchse und nicht die COMPUTER IN 2/MONITOR
OUT-Buchse zu verwenden.
r COMPUTER IN 2 / MONITOR OUT
Diese Buchse ist zwischen Computereingang und
Monitorausgang umschaltbar.
Stellen Sie vor der Verwendung je nach
Verwendungszweck entweder den Computereingang
oder den Monitorausgang ein. (An dieser Buchse liegt
ein Signal von der Buchse COMPUTER IN 1 /
COMPONENT IN nur bei der Verwendung als
Monitorausgang an.) (Seiten 16, 45)
w
e
SERVICE PORT
COMPUTER IN 1
/ COMPONENT IN
Bezeichnung und Funktion der Teile
r
t
COMPUTER IN 2 /
MONITOR OUT
VIDEO IN
S-VIDEO IN
o
t S-VIDEO IN
Schließen Sie den S-VIDEO-Ausgang des
Videogerätes an dieser Buchse an. (Seite 17)
y AUDIO IN
Schließen
Sie
den
angeschlossenen Videogeräten an der Buchse t
der o an. (Bei einem Tonausgang in Mono muss
der Anschluss an der linken L (MONO) ausgeführt
werden.) (Seite 17)
u AUDIO OUT(VARIABLE)
Schließen Sie an dieser Buchse einen externen
Audioverstärker an. (Seiten 16 - 18)
An dieser Buchse liegt der Ton von der Buchse
AUDIO IN (y oder i) an.
i COMPUTER/ COMPONENT AUDIO IN
Schließen Sie den Audioausgang (stereo) von
einem Computer oder von angeschlossenen
Videogeräten an der Buchse e oder r an. (Seiten
16, 18)
o VIDEO IN
Schließen Sie den Composite-Videoausgang von
Videogeräten an der VIDEO-Buchse an. (Seite 17)
✽
RESET-Taste
Im Mikroprozessor zur Steuerung dieses Geräts können
Störungen auftreten, in diesem Falls muss er zurückgestellt
werden. Drücken Sie dazu die RESET-Taste mit einem
Bleistift, um den Projektor aus- und danach erneut
einzuschalten. Verwenden Sie die RESET-Funktion nicht
übermäßig.
y
u
(VARIABLE)
AUDIO OUT
R
COMPUTER /
L
COMPONENT
(MONO)
AUDIO IN
i
Audioausgang
von
9
