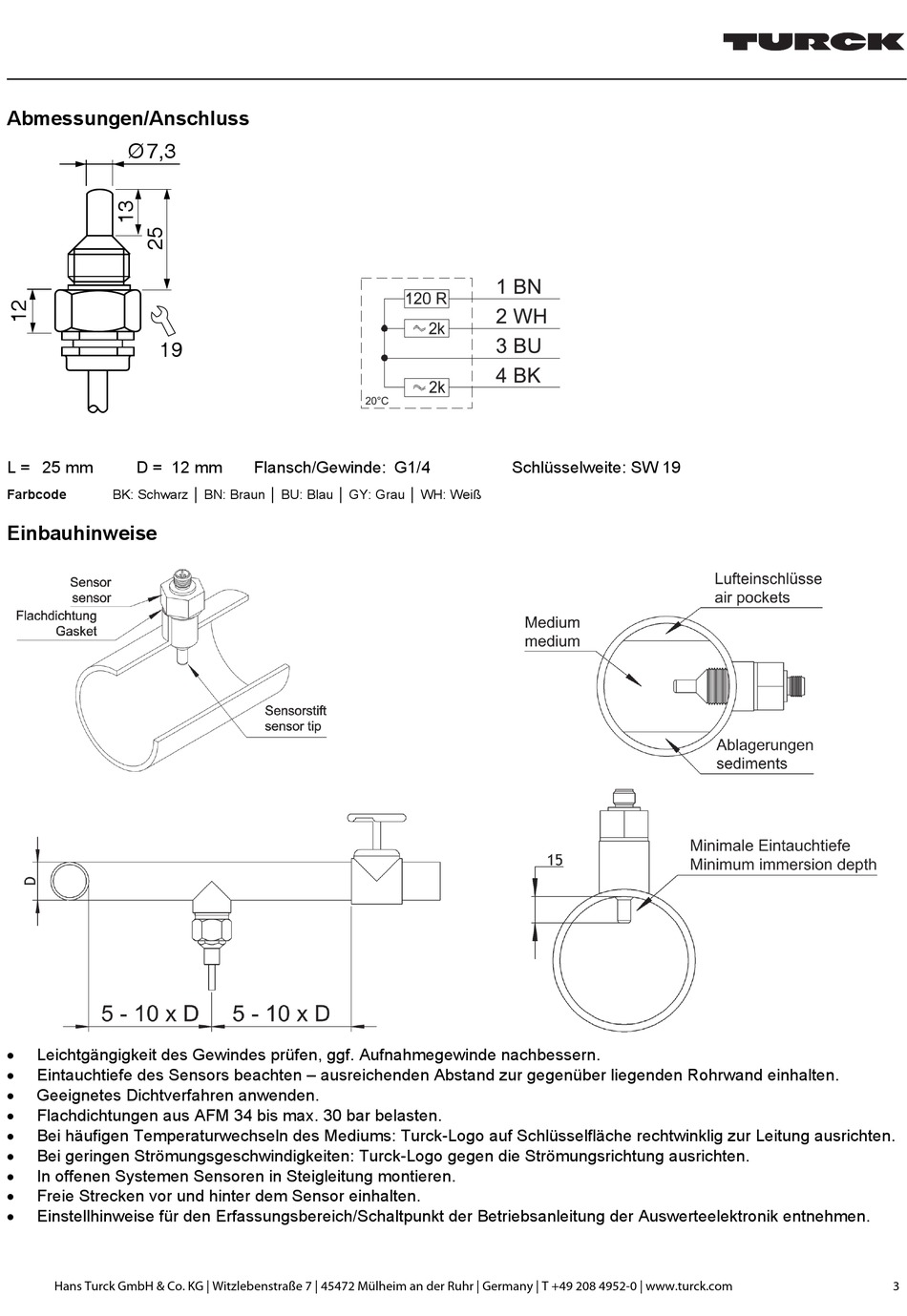

turck FCS-G1/4A4-NAEX Betriebsanleitung Seite 3

Abmessungen/Anschluss
Ø 7,3
19
L = 25 mm D = 12 mm
Farbcode BK: Schwarz │ BN: Braun │ BU: Blau │ GY: Grau │ WH: Weiß
Einbauhinweise

Leichtgängigkeit des Gewindes prüfen, ggf. Aufnahmegewinde nachbessern.

Eintauchtiefe des Sensors beachten – ausreichenden Abstand zur gegenüber liegenden Rohrwand einhalten.

Geeignetes Dichtverfahren anwenden.

Flachdichtungen aus AFM 34 bis max. 30 bar belasten.

Bei häufigen Temperaturwechseln des Mediums: Turck-Logo auf Schlüsselfläche rechtwinklig zur Leitung ausrichten.

Bei geringen Strömungsgeschwindigkeiten: Turck-Logo gegen die Strömungsrichtung ausrichten.

In offenen Systemen Sensoren in Steigleitung montieren.

Freie Strecken vor und hinter dem Sensor einhalten.

Einstellhinweise für den Erfassungsbereich/Schaltpunkt der Betriebsanleitung der Auswerteelektronik entnehmen.
Hans Turck GmbH & Co. KG | Witzlebenstraße 7 | 45472 Mülheim an der Ruhr | Germany | T +49 208 4952-0 | www.turck.com
Flansch/Gewinde: G1/4 Schlüsselweite: SW 19
