SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrollera
att samtliga ingående detaljer enligt punkt I finns. Översiktsbilder, ej detal-
jåtergivna.
B. Montering av värmaren
1. Tappa ur kylvätskan.
2. Tag bort den gängade pluggen på motorblocket, se bild.
3. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att O-
ringen tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa några
droppar olja på O-ringen. Detta underlättar sammankopplingen. Det är
mycket viktigt att kopplingen utföres på detta sätt.

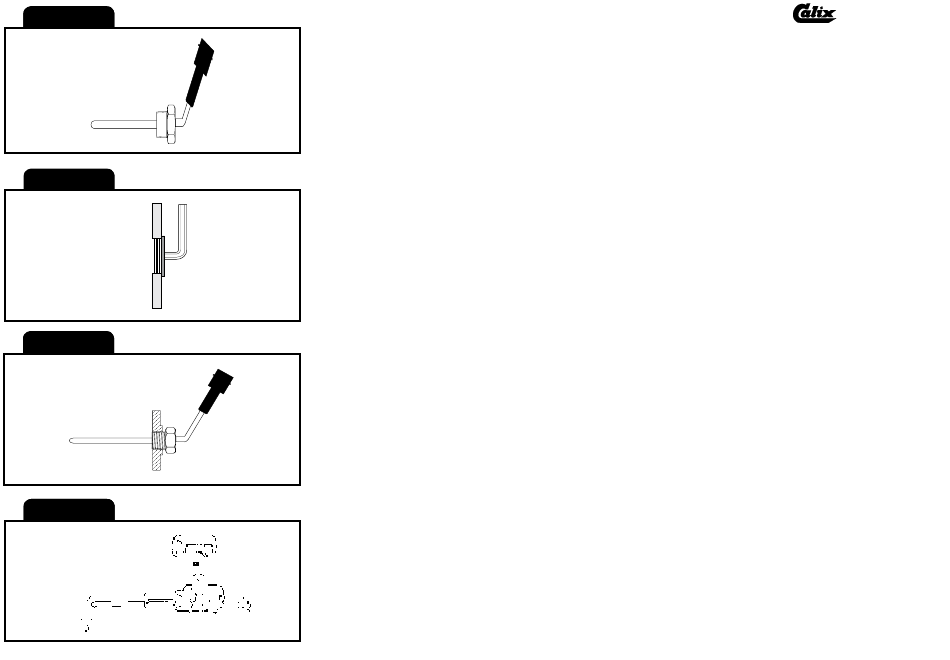

4. För in motorvärmaren i hålet och drag fast värmaren, bild III . Tätningsmedel
eller gängtejp skall användas på gängan.
5. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör motorn
och kontrollera att inget läckage förekommer.
C
Montering av apparatintag
1. Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom motstånds-
elementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm. (Gäller
även turboaggregat.) Använd annars Calix Strålningsskydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så tätt
intill snabbkopplingsdonet som möjligt.
F.
Varning
Avbrott kan ske i värmeelementet om
•
värmaren ansluts till intermittent (pulserande) spänning
•
kylvätskan är smutsig
•
kylvätskan finns i otillräcklig mängd
•
det finns luft i systemet
•
det finns issörja i kylsystemet
•
kylarcement användes.
Garantin är ej i kraft i dessa fall.
DEUTSCH
A. Einbauhinweise sorgfältig durchlesen. Sämtliche Details inclusive Zubehör laut
Pkt I kontrollieren. Nur zur Übersicht - keine Wiedergabe von Einzel-heiten.
B. Einbau des Heizelementes
1. Kühlwasser ablassen.
2. Versclußschraube am Motorblock entfernen, (siehe Bild).
3. Einbaukabel (mit Anbaustecker) von außen in den Motorraum ziehen. Steck-
verbindung von Heizung und Kabel bis zum Anschlag ineinanderschieben
O-Ring muß völlig dichtschließen. Zu beachten: Etwas Öl auf den O-Ring
geben. Die Zusammenkupplung wird dann erleichtert. Verbindung muß
unbedingt auf diese Weise hergestellt werden.
4. Heizpatrone in das Loch einstecken und festziehen, Bild III. Gewinde mit
Dichtungsmasse bestreichen.
5. Wasser einfüllen und Kühlsystem lüften. Hinweise der Kfz-Betriebsanleitung
beachten. Motor laufen lassen und Einbaustelle auf Dichtigkeit prüfen.
C. Einbau des steckers
1. Siehe mitgelieferte montageanleitung.
D. Probelauf
1. Kühlwasserniveau kontrollieren.
2. Kühlsystem sorgfältig entlüften, da Heizpatrone sonst durchbrennen kann.
3. Dichtheit, auch bei warmen Motor überprüfen.
4. Nur eine geerdete Steckdose verwenden. Steckverbindungen überprüfen.
Funktion des Gerätes kontrollieren - beim Heizvorgang kann ein leichtes
Siedegeräusch vernommen werden.
E. Wichtig
1. Immer ausreichend Frostschutzmittel beimischen.
2. Motorheizer nur an eine geerdete Steckdose anschliessen. Der Mantel der
Motorheizung, die Karosserie und der Schutzleiter der Steckdose müssen
unbedingt leitend miteinander verbunden sein.
3. Nur Calix MS Kabel für Anschluss ans Netz verwenden.
4. Das Kabel regelmäßig auf Beschädigungen oder Alterungserscheinungen
kontrollieren. Ein beschädigtes Kabel muß sofort ausgetauscht werden.
5. Installationsteile dürfen Motorenteile, die erwärmt werden oder in bewegung
sind, nicht berühren. Der Abstand zum Auspuffsystem soll mindestens 50
mm (auch bei Turbo-Aggregat) betragen - sonst den Calix Strahlungsschutz
verwenden.
6. Einbaukabel und eventuelle Verbindungskabel müssen dicht neben den
Verbindungsstecker mit den mitgelieferten Klammer befestigt werden.
F.
Warnung
Abbrennen des Heizelementes (des Widerstandsdrahtes) kann erfolgen bei
• Heizer an stossartige (pulsierende) Spannung angeschlossen wird
• unsauberer Kühlflüssigkeit
• ungenügender Kühlwassermenge
• nicht entlüftetem Kühlwassersystem
• Verwendung von Kühlerzement
In diesen Fällen kann keine Garantileistung erfolgen.
