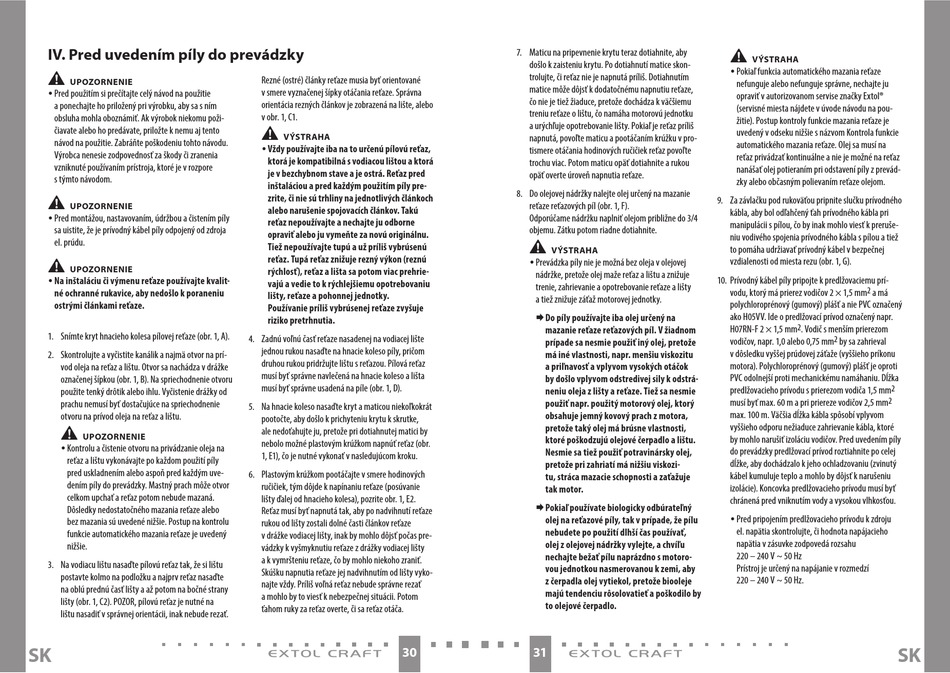

IV. Pred uvedením píly do prevádzky
•
UPOZORNENIE
y Pred použitím si prečítajte celý návod na použitie
a ponechajte ho priložený pri výrobku, aby sa s ním
obsluha mohla oboznámiť. Ak výrobok niekomu poži-
čiavate alebo ho predávate, priložte k nemu aj tento
návod na použitie. Zabráňte poškodeniu tohto návodu.
Výrobca nenesie zodpovednosť za škody či zranenia
vzniknuté používaním prístroja, ktoré je v rozpore
s týmto návodom.
•
UPOZORNENIE
y Pred montážou, nastavovaním, údržbou a čistením píly
sa uistite, že je prívodný kábel píly odpojený od zdroja
el. prúdu.
•
UPOZORNENIE
y Na inštaláciu či výmenu reťaze používajte kvalit-
né ochranné rukavice, aby nedošlo k poraneniu
ostrými článkami reťaze.
1. Snímte kryt hnacieho kolesa pílovej reťaze (obr. 1, A).
2. Skontrolujte a vyčistite kanálik a najmä otvor na prí-
vod oleja na reťaz a lištu. Otvor sa nachádza v drážke
označenej šípkou (obr. 1, B). Na spriechodnenie otvoru
použite tenký drôtik alebo ihlu. Vyčistenie drážky od
prachu nemusí byť dostačujúce na spriechodnenie
otvoru na prívod oleja na reťaz a lištu.
•
UPOZORNENIE
y Kontrolu a čistenie otvoru na privádzanie oleja na
reťaz a lištu vykonávajte po každom použití píly
pred uskladnením alebo aspoň pred každým uve-
dením píly do prevádzky. Mastný prach môže otvor
celkom upchať a reťaz potom nebude mazaná.
Dôsledky nedostatočného mazania reťaze alebo
bez mazania sú uvedené nižšie. Postup na kontrolu
funkcie automatického mazania reťaze je uvedený
nižšie.
3. Na vodiacu lištu nasaďte pílovú reťaz tak, že si lištu
postavte kolmo na podložku a najprv reťaz nasaďte
na oblú prednú časť lišty a až potom na bočné strany
lišty (obr. 1, C2). POZOR, pílovú reťaz je nutné na
lištu nasadiť v správnej orientácii, inak nebude rezať.
SK
Rezné (ostré) články reťaze musia byť orientované
v smere vyznačenej šípky otáčania reťaze. Správna
orientácia rezných článkov je zobrazená na lište, alebo
v obr. 1, C1.
•
VÝSTRAHA
y Vždy používajte iba na to určenú pílovú reťaz,
ktorá je kompatibilná s vodiacou lištou a ktorá
je v bezchybnom stave a je ostrá. Reťaz pred
inštaláciou a pred každým použitím píly pre-
zrite, či nie sú trhliny na jednotlivých článkoch
alebo narušenie spojovacích článkov. Takú
reťaz nepoužívajte a nechajte ju odborne
opraviť alebo ju vymeňte za novú originálnu.
Tiež nepoužívajte tupú a už príliš vybrúsenú
reťaz. Tupá reťaz znižuje rezný výkon (reznú
rýchlosť), reťaz a lišta sa potom viac prehrie-
vajú a vedie to k rýchlejšiemu opotrebovaniu
lišty, reťaze a pohonnej jednotky.
Používanie príliš vybrúsenej reťaze zvyšuje
riziko pretrhnutia.
4. Zadnú voľnú časť reťaze nasadenej na vodiacej lište
jednou rukou nasaďte na hnacie koleso píly, pričom
druhou rukou pridržujte lištu s reťazou. Pílová reťaz
musí byť správne navlečená na hnacie koleso a lišta
musí byť správne usadená na píle (obr. 1, D).
5. Na hnacie koleso nasaďte kryt a maticou niekoľkokrát
pootočte, aby došlo k prichyteniu krytu k skrutke,
ale nedoťahujte ju, pretože pri dotiahnutej matici by
nebolo možné plastovým krúžkom napnúť reťaz (obr.
1, E1), čo je nutné vykonať v nasledujúcom kroku.
6. Plastovým krúžkom pootáčajte v smere hodinových
ručičiek, tým dôjde k napínaniu reťaze (posúvanie
lišty ďalej od hnacieho kolesa), pozrite obr. 1, E2.
Reťaz musí byť napnutá tak, aby po nadvihnutí reťaze
rukou od lišty zostali dolné časti článkov reťaze
v drážke vodiacej lišty, inak by mohlo dôjsť počas pre-
vádzky k vyšmyknutiu reťaze z drážky vodiacej lišty
a k vymršteniu reťaze, čo by mohlo niekoho zraniť.
Skúšku napnutia reťaze jej nadvihnutím od lišty vyko-
najte vždy. Príliš voľná reťaz nebude správne rezať
a mohlo by to viesť k nebezpečnej situácii. Potom
ťahom ruky za reťaz overte, či sa reťaz otáča.
30
7. Maticu na pripevnenie krytu teraz dotiahnite, aby
došlo k zaisteniu krytu. Po dotiahnutí matice skon-
trolujte, či reťaz nie je napnutá príliš. Dotiahnutím
matice môže dôjsť k dodatočnému napnutiu reťaze,
čo nie je tiež žiaduce, pretože dochádza k väčšiemu
treniu reťaze o lištu, čo namáha motorovú jednotku
a urýchľuje opotrebovanie lišty. Pokiaľ je reťaz príliš
napnutá, povoľte maticu a pootáčaním krúžku v pro-
tismere otáčania hodinových ručičiek reťaz povoľte
trochu viac. Potom maticu opäť dotiahnite a rukou
opäť overte úroveň napnutia reťaze.
8. Do olejovej nádržky nalejte olej určený na mazanie
reťaze reťazových píl (obr. 1, F).
Odporúčame nádržku naplniť olejom približne do 3/4
objemu. Zátku potom riadne dotiahnite.
•
VÝSTRAHA
y Prevádzka píly nie je možná bez oleja v olejovej
nádržke, pretože olej maže reťaz a lištu a znižuje
trenie, zahrievanie a opotrebovanie reťaze a lišty
a tiež znižuje záťaž motorovej jednotky.
 D o píly používajte iba olej určený na
mazanie reťaze reťazových píl. V žiadnom
prípade sa nesmie použiť iný olej, pretože
má iné vlastnosti, napr. menšiu viskozitu
a priľnavosť a vplyvom vysokých otáčok
by došlo vplyvom odstredivej sily k odstrá-
neniu oleja z lišty a reťaze. Tiež sa nesmie
použiť napr. použitý motorový olej, ktorý
obsahuje jemný kovový prach z motora,
pretože taký olej má brúsne vlastnosti,
ktoré poškodzujú olejové čerpadlo a lištu.
Nesmie sa tiež použiť potravinársky olej,
pretože pri zahriatí má nižšiu viskozi-
tu, stráca mazacie schopnosti a zaťažuje
tak motor.
 P okiaľ používate biologicky odbúrateľný
olej na reťazové píly, tak v prípade, že pílu
nebudete po použití dlhší čas používať,
olej z olejovej nádržky vylejte, a chvíľu
nechajte bežať pílu naprázdno s motoro-
vou jednotkou nasmerovanou k zemi, aby
z čerpadla olej vytiekol, pretože biooleje
majú tendenciu rôsolovatieť a poškodilo by
to olejové čerpadlo.
31
•
VÝSTRAHA
y Pokiaľ funkcia automatického mazania reťaze
nefunguje alebo nefunguje správne, nechajte ju
opraviť v autorizovanom servise značky Extol®
(servisné miesta nájdete v úvode návodu na pou-
žitie). Postup kontroly funkcie mazania reťaze je
uvedený v odseku nižšie s názvom Kontrola funkcie
automatického mazania reťaze. Olej sa musí na
reťaz privádzať kontinuálne a nie je možné na reťaz
nanášať olej potieraním pri odstavení píly z prevád-
zky alebo občasným polievaním reťaze olejom.
9. Za závlačku pod rukoväťou pripnite slučku prívodného
kábla, aby bol odľahčený ťah prívodného kábla pri
manipulácii s pílou, čo by inak mohlo viesť k preruše-
niu vodivého spojenia prívodného kábla s pílou a tiež
to pomáha udržiavať prívodný kábel v bezpečnej
vzdialenosti od miesta rezu (obr. 1, G).
10. Prívodný kábel píly pripojte k predlžovaciemu prí-
2
vodu, ktorý má prierez vodičov 2 × 1,5 mm a má
polychloroprénový (gumový) plášť a nie PVC označený
ako H05VV. Ide o predlžovací prívod označený napr.
2
H07RN-F 2 × 1,5 mm . Vodič s menším prierezom
2
vodičov, napr. 1,0 alebo 0,75 mm by sa zahrieval
v dôsledku vyššej prúdovej záťaže (vyššieho príkonu
motora). Polychloroprénový (gumový) plášť je oproti
PVC odolnejší proti mechanickému namáhaniu. Dĺžka
2
predlžovacieho prívodu s prierezom vodiča 1,5 mm
2
musí byť max. 60 m a pri priereze vodičov 2,5 mm
max. 100 m. Väčšia dĺžka kábla spôsobí vplyvom
vyššieho odporu nežiaduce zahrievanie kábla, ktoré
by mohlo narušiť izoláciu vodičov. Pred uvedením píly
do prevádzky predlžovací prívod roztiahnite po celej
dĺžke, aby dochádzalo k jeho ochladzovaniu (zvinutý
kábel kumuluje teplo a mohlo by dôjsť k narušeniu
izolácie). Koncovka predlžovacieho prívodu musí byť
chránená pred vniknutím vody a vysokou vlhkosťou.
y Pred pripojením predlžovacieho prívodu k zdroju
el. napätia skontrolujte, či hodnota napájacieho
napätia v zásuvke zodpovedá rozsahu
220 – 240 V ~ 50 Hz
Prístroj je určený na napájanie v rozmedzí
220 – 240 V ~ 50 Hz.
