ASSEMBLY INSTRUCTIONS
3D
E
5D
I
INSTRUCCIONES DE MONTAJE
4D
6D
H
F
1
2
EN

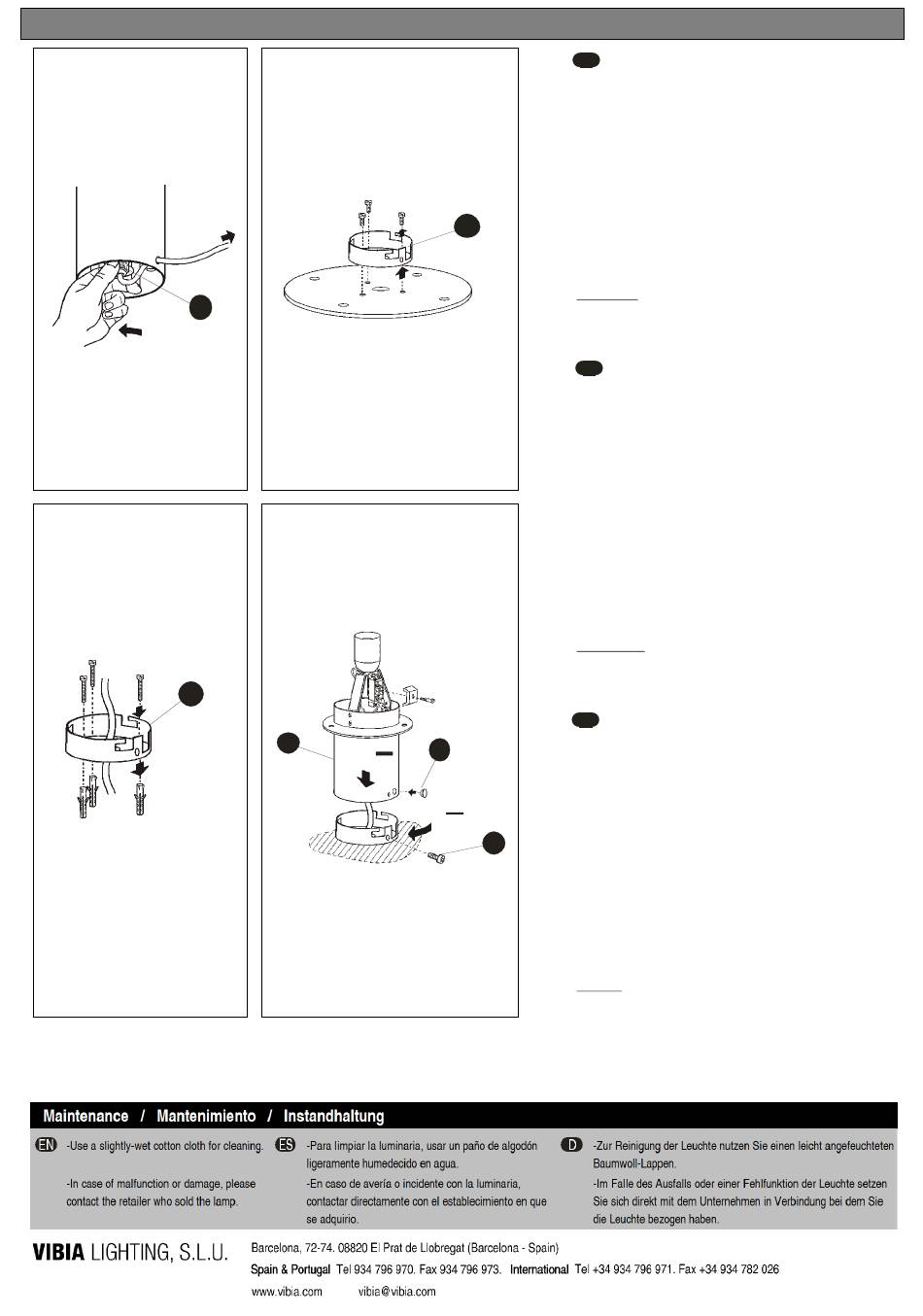

3D. Release the cable stopper (E) to totally extract the cable.
4D. Unscrew the three screws to remove the ring (I).
5D. Slip your cable through the centre as shown and fix the ring (I)
to the surface using the most adequate screws and plugs. (Not
included)
6D. Tighten the cable stopper (E) and reassemble the tube (H)
using the screws (G) as shown by the arrows. Connect the wires
and the ground to the fast on. Close the side cable hole with
supplied cap (F).
I
IMPORTANT: The lamp ist be prepared to be directly connected
to a plug fullfilling an IP65. To achive this the cable used must be
made of rubber type H05 RN-F or superior and its diameter
between 5 an 10 mm.
IMPORTANT: IF THE PROTECTIVE SEALED COVERING
HAS BEEN DAMAGED OR CRACKED IN ANY WAY
CONTACT YOUR SALES AGENT.
ES
3D. Aflojar el prensacables (E), de esta manera el cable se puede
extraer completamente.
4D. Desmontar el aro (I) quitando los tres tornillos.
5D. Pasar el cable de su instalación según se ve en el dibujo y
fijar el aro (I) a superficie utilizando los tornillos y tacos mas
adecuados (no suministrados).
6D. Después de apretar el prensacables (E) y siguiendo el orden
que indican las flechas montar el tronco (H), fijarlo roscando el
tornillo (G). Seguidamente conectar el T/T y los cables a la regleta
de conexión.
Tapar el orificio que queda de la salida de cable con el tapón
suministrado (F).
IMPORTANTE: El modelo va preparado para ser conectado
directamente a una toma de corriente cumpliendo un IP 65. El
cable utilizado debe ser de goma o superior tipo H05 RN-F de
entre 5 y 10 mm. de diámetro.
IMPORTANTE: EN CASO DE DETERIORO O FISURA DE LA
PANTALLA DE PROTECCIÓN DE LA ESTANQUEIDAD, DEBE
ACUDIR AL DISTRIBUIDOR DEL PRODUCTO.
D
3D. Lösen Sie die Kabelschlaufe (E) wie gezeigt un das Kabel
komplett entnehmen zu können.
4D. Die 3 Schrauben lösen und den Ring (I) entnehmen
5D. Installationskabel einführen wie auf der Abbildung gezeigtund
und Ring am Boden befestigen mit den am geegnesten Dübeln
und Schrauben. (Nicht im Lieferumfang).
6C. Nach dem festziehen der Kabelschlaufe (E) in Pfeil-
G
Reihenfolge den Schafft montieren und Schraube (G) festziehen.
Danach die Stromkabel und den Schutzleiter mit der
Lüsterklemme verbinden. Die verbleibende Öffnung des
Kabelauslasses mit dem mitgelieferten Stöpsel (F) verschliessen.
WICHTIG: Das Modell ist für einen Direktanschluss an einen
Stromauslass vorgesehen und erfüllt IP 65. Das zu benutzende
Kabel muss aus Gummi oder höherwertig Typ H05 RN-F mit
einem Durchmesser zwischen 5 und 10mm sein.
WICHTIG: WENDEN SIE SICH BEI SCHÄDEN ODER RISSEN
AN DER SCHIRMDICHTUNG AN DEN HÄNDLER.
MONTAGEANLEITUNG
