VIBIA Tree Montageanleitung Seite 3

ASSEMBLY INSTRUCTIONS
3C
E
5C
1D
INSTRUCCIONES DE MONTAJE
4C
A
6C
B
H
1
2D
C
H
2
EN

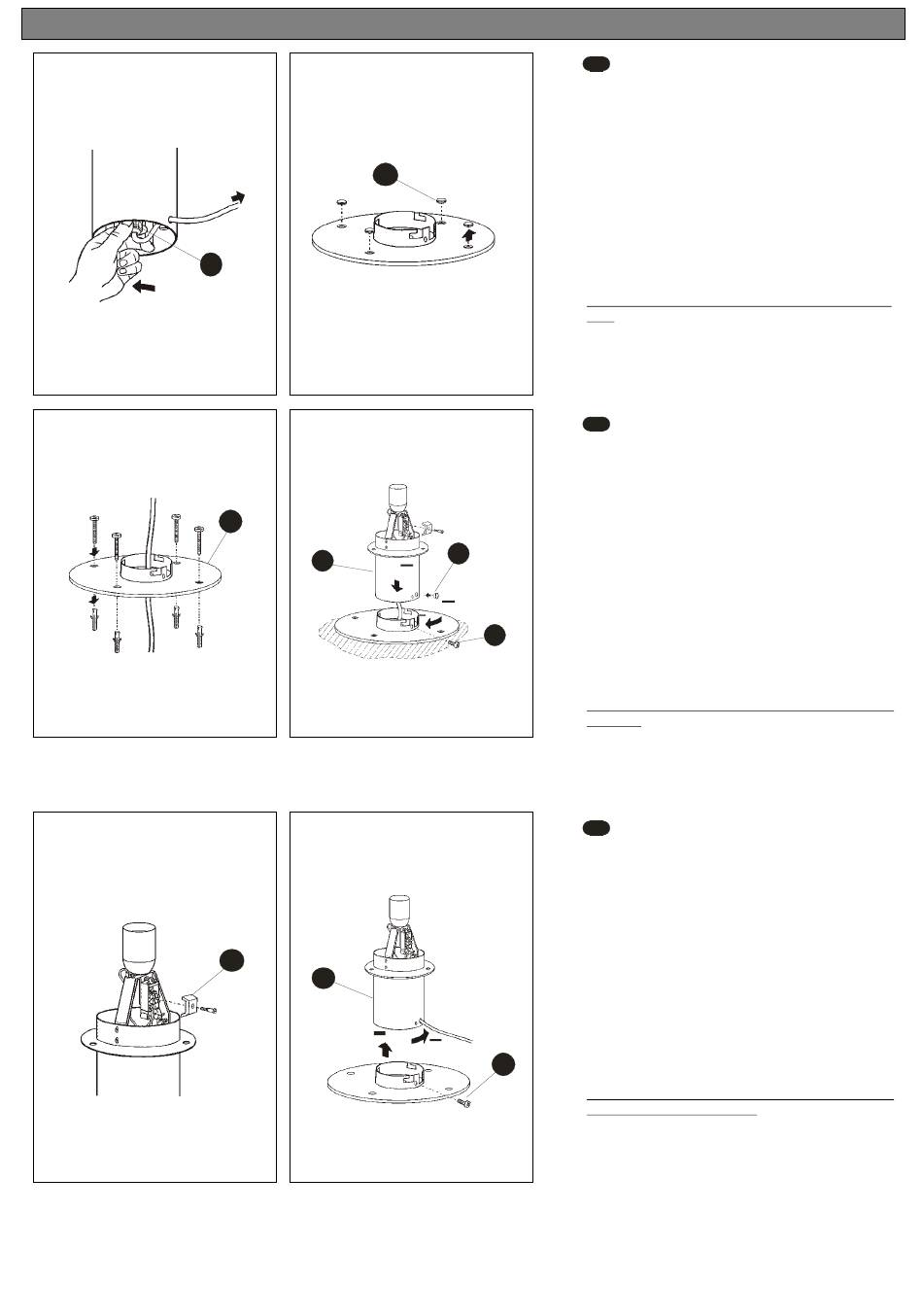

3C. Release the cable stopper (E) to totally extract the cable.
4C. Remove the four caps (A).
5C. Slip your cable through the centre as shown and fix the base
(B) to the surface using the most adequate screws and plugs. (Not
included)
6C. Tighten the cable stopper (E) and reassemble the tube (H)
using the screws (G) as shown by the arrows. Connect the wires
and the ground to the fast on. Close the side cable hole with
supplied cap (F).
IMPORTANT: The lamp ist be prepared to be directly connected
to a plug fullfilling an IP65. To achive this the cable used must be
made of rubber type H05 RN-F or superior and its diameter
between 5 an 10mm.
Installation with the Cable into the Ground without the base
(Ip65)
1D. Extract the protector of the fast on (C) and disconnect the
wires and the ground.
2D. Remove the screw (G) and the tube (H) as shown by the
arrows.
ES
3C. Aflojar el prensacables (E), de esta manera el cable se puede
extraer completamente.
4C. Extraer los cuatro tapones (A).
5C. Pasar el cable de su instalación según se ve en el dibujo y
fijar la base (B) a superficie utilizando los tornillos y tacos mas
adecuados (no suministrados).
6C. Después de apretar el prensacables (E) y siguiendo el orden
F
que indican las flechas montar el tronco (H), fijarlo roscando el
tornillo (G). Seguidamente conectar el T/T y los cables a la regleta
de conexión.
Tapar el orificio que queda de la salida de cable con el tapón
2
suministrado (F).
G IMPORTANTE: El modelo va preparado para ser conectado
directamente a una toma de corriente cumpliendo un IP 65. El
cable utilizado debe ser de goma o superior tipo H05 RN-F de
entre 5 y 10 mm. de diámetro.
Fijación al suelo con salida de cable empotrada sin utilizar la
base (Ip65)
1D. Extraer el protector de regleta (C) y desconectar los cables y
el T/T.
2D. Extraer el tornillo (G), y siguiendo el orden que indican las
flechas desmontar el tronco (H).
D
3C. Lösen Sie die Kabelschlaufe (E) wie gezeigt un das Kabel
komplett entnehmen zu können.
4C. Entfernen Sie die 4 Stöpsel (A).
5C. Installationskabel einführen wie auf der Abbildung gezeigtund
und Basis am Boden befestigen mit den am geegnesten Dübeln
und Schrauben. (Nicht im Lieferumfang).
6C. Nach dem festziehen der Kabelschlaufe (E) in Pfeil-
Reihenfolge den Schafft montieren und Schraube (G) festziehen.
Danach die Stromkabel und den Schutzleiter mit der
Lüsterklemme verbinden. Die verbleibende Öffnung des
Kabelauslasses mit dem mitgelieferten Stöpsel (F) verschliessen.
WICHTIG: Das Modell ist für einen Direktanschluss an einen
Stromauslass vorgesehen und erfüllt IP 65. Das zu benutzende
1
Kabel muss aus Gummi oder höherwertig Typ H05 RN-F mit
G
einem Durchmesser zwischen 5 und 10mm sein.
Bodenbefestigung mit eingebautem Boden-Kabelauslass
ohne Verwendung der Basis (Ip65)
1D. Entfernen Sie den Lüsterklemmen-Schutz (C) und lösen Sie
die Verbindung der Stromkabel und des Schutzleiters.
2D. Lösen Sie die Schrauben (D) und bauen Sie den Ring und den
Schafft (H) auseinander, in Reihenfolge der gezeigten Pfeile.
MONTAGEANLEITUNG
