Problembehebung - Takex PB-IN-50HFA Montageanleitung

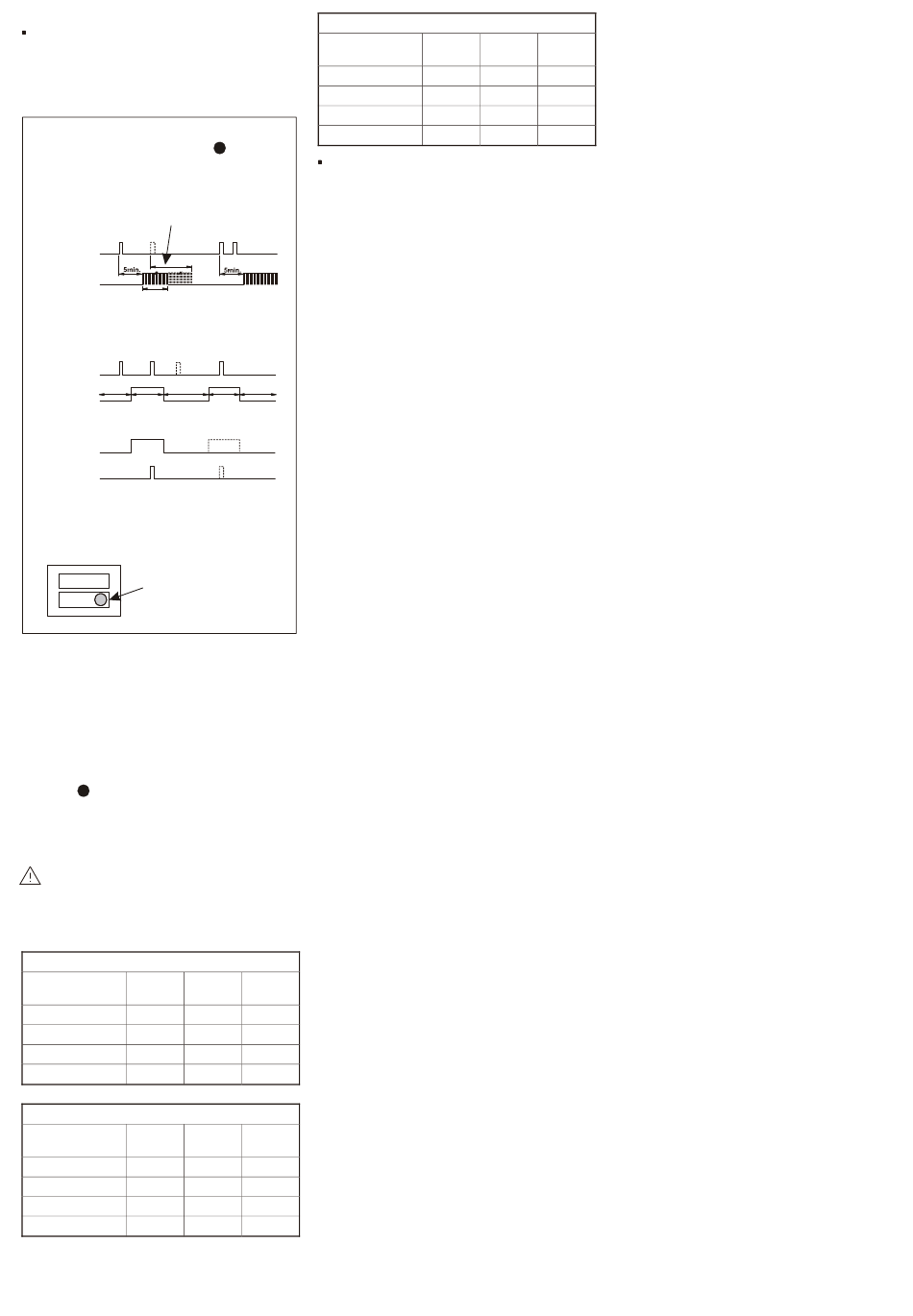

Alarmspeicherfunktion
Die Alarmanzeige-LED zeigt an, welche Schranke
ausgelöst hat, wenn sich in einem Bereich mehrere
Schranken befinden. Dazu kann zusätzlich wahlweise
ein Signalton eingestellt werden. Das Zurücksetzen
kann automatisch oder manuell erfolgen.
Alarmspeicherfunktion
Die Funktion wird durch Verbindung
Klemme 11 mit (+) Versorgungsspannung
(Klemme 1) aktiviert.
Automatisches Zurücksetzen
(TIMER mode)
60 min. (erneutes Auslösen)
Alarmausgabe
Speicheranzeige
LED
55 min. (flimmernd)
Manuelles Zurücksetzen
(REMOTE mode)
Alarmausgabe
kurz kurz
Alarmspeicher-
offen
ausgabe
Speicheranzeige
LED
Signalton bei Unterbrechung des Strahls
(Schalter für Ausrichtungssignal auf ON)
Akustischer Alarm mit LED-Anzeige
(MEMORY SELECTOR)
Speicherwahlschalter Zurückstellung:
Automatisch ← → Manuell
(TIMER)
Automatisches Zurücksetzen (TIMER mode)
- Die Speicheranzeige (LED) leuchtet fünf Minuten
lang, nachdem ein Alarm ausgelöst wurde und
flimmert danach für weitere 55 Minuten, bevor Sie in
ihren normalen Zustand zurückgesetzt wird. Werden
weitere Alarme ausgelöst, wiederholt sich der
Vorgang.
Manuell (REMOTE mode)
- Die Speicheranzeige leuchtet, wenn der Rückstell-
schalter betätigt wird. Der Speicher wird manuell
durch Schließen eines Rückstellschalters zurück-
9
gesetzt. F Der Rückstellschalter kann an jedem
beliebigen Punkt vor Ort angebracht werden.
Akustischer Alarm mit LED-Anzeige
- Falls zusätzlich zur Speicheranzeige ein akustisches
Signal gewünscht wird, muss der Schalter des
Ausrichtungssignals auf ON gestellt werden.
Wird die Alarmspeicherfunktion nicht verwendet,
lassen Sie die Anschlussklemme
Empfängers unbelegt.
Betriebsdauer bei Batterien
PB-IN-50HFA
Anzahl Md AA Gel Cell
0.5Ah
1 8 h
2 -
4 -
8
-
PB-IN-100HFA
Anzahl Md AA Gel Cell
0.5Ah
1 7 h
2 -
4 -
8
-
PB-IN-200HFA
Anzahl
1
2
4
8
9
von
Die Kapazität der Batterien sollte einen Betrieb von
mindesten 4 Stunden sicherstellen.

Problembehebung

Betriebsbereitschafts LED leuchtet nicht
1. Unterbrechung der Stromversorgung oder falsche
Spannung.
- Sorgen Sie für eine ausreichende Spannungs-
versorgung.
2. Schlechte Kabelverbindungen oder beschädigtes
Kabel, Kurzschluss.
- Überprüfen Sie die Leitungen und beheben Sie
gegebenenfalls die Schäden.
Die Alarmanzeige des Empfängers leuchtet nicht,
wenn der Strahl unterbrochen wird.
1. Unterbrechung der Stromversorgung oder falsche
Spannung.
kurz - Sorgen Sie für eine ausreichende Spannungs-
versorgung.
offen
2. Schlechte Kabelverbindungen oder beschädigtes
Kabel, Kurzschluss.
- Überprüfen Sie die Leitungen und beheben Sie
gegebenenfalls die Schäden.
3. Ein reflektierter Strahl erreicht den Empfänger und
wird von diesem aufgenommen.
- Entfernen Sie das reflektierende Objekt. Weitere
Hinweise zur Behebung dieses Problems erhalten Sie
direkt bei TAKEX.
4. Es werden nicht alle vier Strahlen gleichzeitig
unterbrochen.
- Stellen Sie sicher, dass alle Strahlen gleichzeitig
unterbrochen werden.
5. Die Unterbrechungszeit des Strahls ist kürzer als die
(REMOTE)
eingestellte Ansprechzeit.
- Regulieren Sie die Ansprechzeit.
Die Alarmanzeige des Empfängers erlischt nicht
1. Die Strahlausrichtung stimmt nicht mehr.
- Überprüfen Sie die Ausrichtung und justieren Sie
sie neu.
2. Zwischen Sender und Empfänger ist ein Objekt.
- Objekt entfernen.
3. Die Optik der Geräte ist verschmutzt.
- Optik mit weichem Tuch reinigen.
4. Frequenzkanal des Senders passt nicht zum Kanal
des Empfängers.
- Auf selben Kanal einstellen.
Alarm setzt teilweise aus
1. Schlechte Leitungsverbindung.
- Nochmals überprüfen.
2. Veränderung der Versorgungsspannung.
- Stabilisieren der Versorgungsspannung.
3. Zwischen Sender und Empfänger wirft ein Objekt
Schatten.
11 des
- Überprüfen Sie den Standort / Entfernen Sie alle
Hindernisse.
4. Die Leitungen eines grossen Verbrauchers befinden
sich in der Nähe von Sender und Empfänger.
- Wählen Sie einen anderen Platz für die Installation
aus.
5. Instabile Installation von Sender und Empfänger.
- Stabilisieren.
Gel Cell
6. Die Optik von Sender und Empfänger ist
1.0Ah 5.0Ah
verschmutzt.
16 h 83 h
- Optik mit weichem Tuch reinigen.
7. Falsche Ausrichtung.
8 h 41 h
- Überprüfen und neu einstellen.
- 20 h
8. Eventuell unterbrechen kleine Tiere die vier
Strahlen.
- 10 h
- Ändern Sie die Umgebung oder den Installations-
ort.
9. Schalter für Strahlenleistung ist auf L (=niedrig)
eingestellt; dadurch ist die Empfindlichkeitstoleranz
zu gering.
Gel Cell
- Stellen Sie den Schalter für die Strahlenleistung auf
1.0Ah 5.0Ah
H (=hoch) und (bei abgenommener Empfängerab-
14 h 71 h
deckung) die automatische Verstärkungsregelung
der Schranken ein.
7 h 35 h
- 17 h
Zulassungen
- 8 h
CE: konform
Die für dieses Produkt geltenden
Zulassungsbestimmungen der einzelnen Länder sind zu
beachten.
Md AA Gel Cell Gel Cell
0.5Ah 1.0Ah 5.0Ah
5 h 11 h 58 h
- 5 h 29 h
- - 14 h
- - 7 h
⑨
Technische Daten
Detektionssystem Strahlunterbrechungssystem
im Bereich des nahen Infrarot
Infrarotstrahl
LED-gepulster Strahl
Überwachungsabstand
- PB-IN- 50HFA Außenanwendung
- PB-IN-100HFA Außenanwendung
- PB-IN-200HFA Außenanwendung
Maximale Strahlenreichweite
- PB-IN- 50HFA .................................................. 500m
- PB-IN-100HFA ................................................. 1,000m
- PB-IN-200HFA ................................................. 2,000m
Ansprechzeit .................................. 0.05sec. bis 0.7sec.
Versorgungsspannung
Stromverbrauch
- PB-IN- 50HFA .................................................. 95mA
- PB-IN-100HFA ................................................. 105mA
................................................. 120mA
- PB-IN-200HFA
Alarm Ausgang ............... Schwachstromkontakt-Relais:
................................................ NC oder NO-Schalter:
...... Rücksetzung: Unterbrechungszeit (mind. 2 sec.)
.......................................... Kontakt: 30V (AC/DC), 1A
Umgebungsausgang ...... Schwachstromkontakt-Relais:
................................................ NC oder NO-Schalter:
.... Kontaktauslösung: Wird bei Verschlechterung der
..................................... Wetterverhältnisse ausgelöst
.......................................Kontakt: 30V (AC/DC), 0.5A
Sabotagekontakt .................. Schwachstromkontakt: NC
............................... Auslösung: Wird beim Entfernen
.......................... der Empfängerabdeckung aktiviert
.......................................Kontakt: 30V (AC/DC), 0.1A
Alarmanzeige-LED ...... Rote Leuchtdiode (Empfänger),
......................... leuchtet bei Auslösung eines Alarms
Dämpfungsanzeige- .... Rote Leuchtdiode (Empfänger),
LED ................................................. leuchtet, wenn der
................................. Strahlenempfang gedämpft ist
Funktionen ............. Frequenzwahl für Strahlenfrequenz
............................................ des modulierten Strahls
................................................... Akustisches Signal
...................................................... Umgebungsmodul
................................................ Alarmspeicheranzeige
..................................... Programmierte automatische
.............................................. Verstärkungsregelung
......................... Automatische Verstärkungsregelung
................................ bleibt bei Stromausfall erhalten
.................................................. Buchse für Testgerät
Betriebstemperaturbereich .................. -35°C bis +66°C
................................................................
Schutzart
Montageort...............................................
Verdrahtung .................................... Anschlussklemmen
Gewicht
- Sender ................................................................. 1.2kg
- Empfänger ........................................................... 1.3kg
Ausführung ............... Polycarbonat-Kunstharz (weinrot)
Bestellnummern
PB-IN- 50HFA Aktiv-Infrarotschranke ( 50m)
PB-IN-100HFA Aktiv-Infrarotschranke (100m)
PB-IN-200HFA Aktiv-Infrarotschranke (200m)
BP-200F Mastabdeckung (2 Stück/Set)
HTF-24 Heizung (2 Stück/Set) 24V DC: 860mA
Eingeschränkte Garantie
TAKEX Produkte unterliegen einer Garantie. Eine
Fehlerfreiheit des Materials und der Qualität wird für
12 Monate, ab Datum der Auslieferung gewährleistet.
Unsere Garantie gilt nicht für Schäden oder Ausfall,
die durch höhere Gewalt, Missbrauch, falschen
Gebrauch, unsachgemäßen Gebrauch, fehlerhafte
Wartung oder Reparaturen, abweichend von den von
TAKEX angebotenen, entstehen. Alle von TAKEX
inbegriffenen Gewährleistungen, einschließlich der
Mängelgewährleistung und Gewährleistung der Eignung,
sind auf einen Zeitraum von 12 Monaten beschränkt;
beginnend mit dem Datum der Auslieferung. Während
der Garantiezeit nimmt TAKEX nach eigenem Ermessen
kostenlos Reparaturen vor oder tauscht defekte Teile
aus. Bitte geben Sie die Modellnummer der Produkte,
das Original-Auslieferungsdatum und die Art der
wahrgenommenen Schwierigkeiten an. Im Falle von
Reparaturen nach Ablauf der Garantiezeit fallen Kosten
an.
