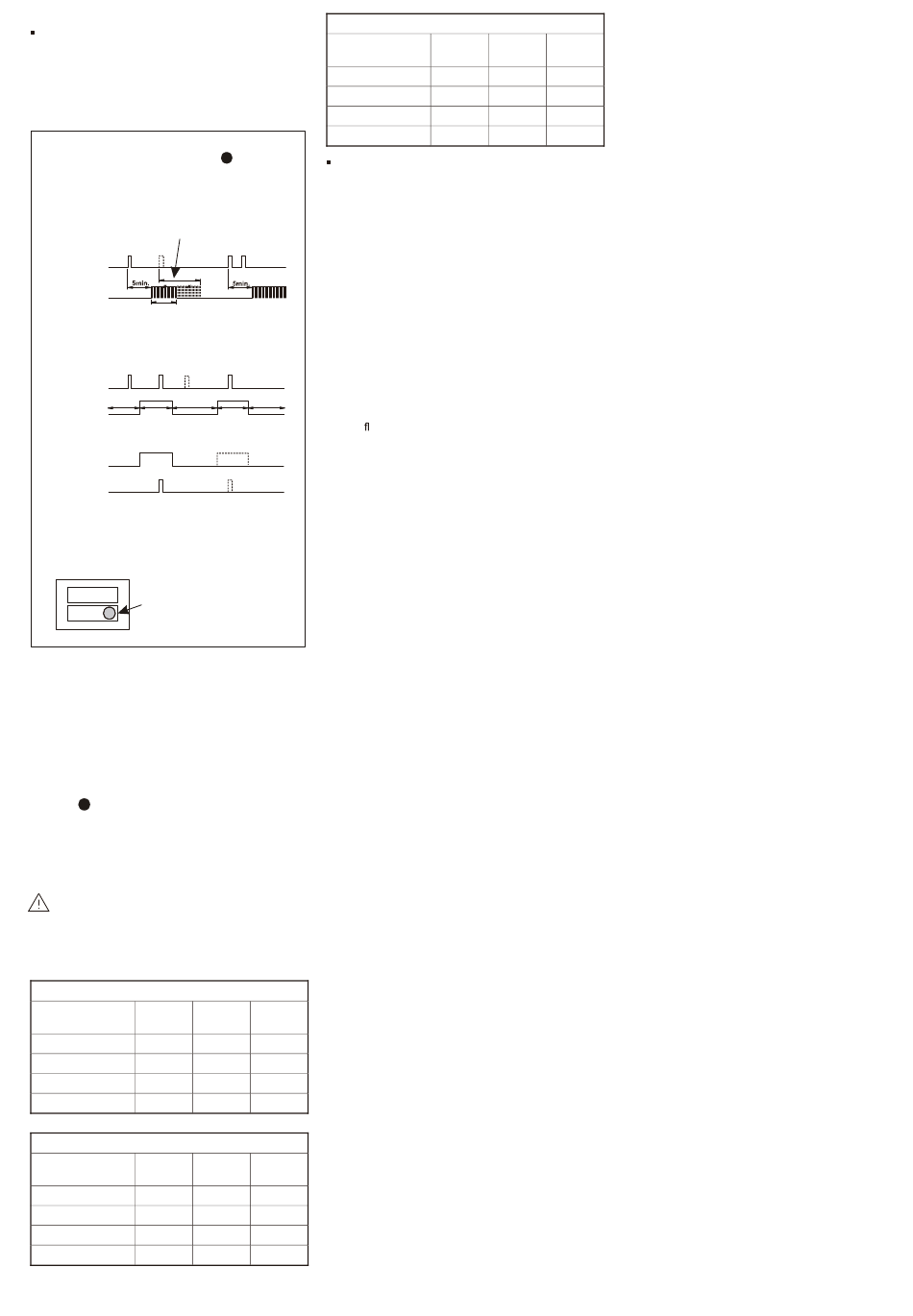

Fonction de mémoire d'alarme
La LED de mémoire d'alarme indique quel est le
capteur qui s'est déclenché lorsque deux capteurs ou
plus sont placés dans une même zone. Un signal
sonore audible constitue de plus une sélection
optionnelle. La remise à zéro peut être automatique ou
manuelle.
Fonction mémoire d'alarme
La fonction est active en raccordant
borne 11 avec (+) la tension d'alimentation
(borne 1).
Remise à zéro automatique
(TIMER mode)
60 min. (nouveau déclenchement)
Sortie alarme
LED Affichage
mémoire
55 min. (clignotement)
Remise à zéro manuelle
(REMOTE mode)
Sortie d'alarme
brève brève
Sortie de
ouverte
mémoire d'alarme
LED Affichage
mémoire
Signal sonore en cas d'interruption du rayon
(Commutateur pour orientation du signal en position ON)
Alarme à signal sonore avec affichage LED
(MEMORY SELECTOR)
Sélecteur de mémoire remise
Automatique ← → Manuelle
(TIMER)
Remise à zéro automatique (TIMER mode)
- La LED de mémoire reste allumée pendant 5 minutes
après le déclenchement d'un signal d'alarme et
continue à clignoter pendant 55 minutes avant de
revenir en mode normal. Ce processus se répète en
cas de déclenchement de
supplémentaires.
Manuel (REMOTE mode)
- La LED de mémoire s'allume en cas de basculement
du bouton de remise à zéro. La mémoire est remise à
zéro manuellement à l'aide d'un bouton de remise à
9
fermé. F Le bouton de remise à zéro peut être
placé à un endroit pratique quelconque dans un
local.
Alarme à signal sonore avec LED
- Si vous souhaitez obtenir un signal audible lorsque la
LED de mémoire s'allume, positionnez l'interrupteur
de signal sonore d'alignement sur ON.
Si la fonction de mémoire d'alarme n'est pas
utilisée, ne connectez rien à la borne 11 du
récepteur.
Estimation de la durée de vie de la
batterie
PB-IN-50HFA
Nombre Md AA Gel Cell
0.5Ah
1 8 h
2 -
4 -
8 -
PB-IN-100HFA
Nombre Md AA Gel Cell
0.5Ah
1 7 h
2 -
4 -
8 -
PB-IN-200HFA
Nombre
1
2
4
8
9
de la
La capacité des batteries doit garantir au moins 4
heures d'autonomie.
Dépannage
La LED de fonctionnement ne s'allume pas
1. Coupure d'alimentation ou alimentation inadéquate.
- Veillez
suffisante.
2. Mauvais
court-circuit
- Vérifiez le câblage, corrigez le cas échéant
La LED d'alarme du récepteur ne s'allume pas lorsque
le faisceau est coupé
1. Coupure d'alimentation ou alimentation inadéquate
- Veillez
suffisante.
2. Mauvais câblage, fils coupés ou court-circuit
- Vérifiez le câblage, corrigez les dommages le cas
brève
échéant
ouverte
3. La ré exion du faisceau noie le récepteur.
- Retirez l'objet réfléchissant. Contactez TAKEX pour
obtenir d'autres solutions pour remédier au problème.
4. Les quatre faisceaux ne sont pas coupés
simultanément
- Assurez-vous que tous les faisceaux sont coupés
simultanément
5. Le temps de coupure du faisceau est inférieur au
temps de réponse du dispositif
- Réduisez le temps de réponse
La LED d'alarme du récepteur reste toujours allumée
1. Défaut d'alignement du faisceau
à zéro :
- Vérifiez et procédez à un nouveau réglage
2. Présence d'un objet entre l'émetteur et le récepteur
(REMOTE)
- Retirez l'objet
3. L'optique des dispositifs est encrassée
- Nettoyez l'optique à l'aide d'un chiffon doux
4. Le réglage du canal de fréquence de l'émetteur est
incompatible avec celui du récepteur
- Réglez les canaux de façon à ce qu'ils soient
identiques
Alarme intermittente
signaux d'alarme
1. Mauvais câblage
- Vérifiez à nouveau le câblage
2. Modification de la tension d'alimentation
- Stabilisez la tension d'alimentation
3. Présence d'un objet faisant de l'ombre entre
l'émetteur et le récepteur
- Vérifiez l'emplacemen / Retirez les obstacles
4. Les câbles d'un gros consommateur sont situés à
proximité de l'émetteur et du récepteur.
- Changez le dispositif de place.
5. Installation instable de l'émetteur et du récepteur
- Stabilisez l'installation
6. L'optique des dispositifs est encrassée
- Nettoyez l'optique à l'aide d'un chiffon doux
7. Défaut d'alignement
- Vérifiez et procédez à un nouveau réglage
8. De petits animaux peuvent couper les quatre
faisceaux
- Modifiez l'environnement ou changez l'installation
de place
9. L'interrupteur d'alimentation est positionné sur L
Gel Cell (=faible), qui ne conserve pas suffisamment de
1.0Ah 5.0Ah tolérance en sensibilité.
- Positionnez l'interrupteur d'alimentation sur H
16 h 83 h
(=élevé) et verrouillez le gain de l'unité, le
couvercle du récepteur étant détaché.
8 h 41 h
- 20 h
- 10 h Homologations
CE : conforme
Les conditions d'homologation nationales concernant
l'utilisation du produit doivent être respectées.
Gel Cell
1.0Ah 5.0Ah
14 h 71 h
7 h 35 h
- 17 h
- 8 h
Md AA Gel Cell Gel Cell
0.5Ah 1.0Ah 5.0Ah
5 h 11 h 58 h
- 5 h 29 h
- - 14 h
- -
à avoir une tension d'alimentation
câblage, fils coupés
à avoir une tension d'alimentation
⑫
Caractéristiques techniques
Système de détection
faisceau infrarouge de proximité
Faisceau à infrarouge
Distance de surveillance
7 h - PB-IN- 50HFA extérieur .................................... 50m
- PB-IN-100HFA extérieur .................................. 100m
- PB-IN-200HFA extérieur .................................. 200m
Portée maximale du faisceau
- ................................................ 500m
PB-IN- 50HFA
- ............................................. 1,000m
PB-IN-100HFA
- PB-IN-200HFA ............................................. 2,000m
Temps de réponse .......................... 0.05sec à 0.7sec
Tension d'alimentation ........................ 12V à 30V CC
...................................................... (non polarisée)
ou
Consommation électrique
- PB-IN- 50HFA ................................................ 95mA
- PB-IN-100HFA .............................................. 105mA
- PB-IN-200HFA .............................................. 120mA
Sortie d'alarme ............ Sortie de relais à contact sec
........................................ Commutateur NC ou NO
. Remise à zéro : temps d'interruption (min. 2 Sec)
..................................... Contact : 30V (CA/CC), 1A
Sortie d'environnement .......... Relais à contact sec :
........................................ Commutateur NC ou NO
................................... Déclenchement du contact :
........................................... lorsque les conditions
............................. météorologiques se dégradent
.................................. Contact : 30V (CA/CC), 0.5A
Sortie anti-sabotage .......... Relais à contact sec : NC
................................... Déclenchement du contact :
.................................. lorsque le couvercle est ôté
.................................. Contact : 30V (CA/CC), 0.1A
LED d'alarme .......................... LED rouge (récepteur)
................................................... allumée en cas de
.........................................déclenchement d'alarme
LED d'atténuation ................... LED rouge (récepteur)
........................................................ allumée en cas
........................................ d'atténuation de faisceau
Fonctions ............................ Sélection de fréquence à
........................................... modulation de faisceau
....................................................
........................................ Module d'environnement
............................. Indication de mémoire d'alarme
.................... Fonction programmée de verrouillage
............................................... automatique du gain
.................................... Fonction de verrouillage de
.................................................. gain automatique
................................. Prise de sortie pour moniteur
Plage de température ambiante ........ -35 °C à +66 °C
..............................................
Indice de protection IP55
Emplacement de montage ........................... Extérieur
Câblage ........................................................... Bornes
Poids
- Emetteur .......................................................... 1.2kg
- Récepteur ........................................................ 1.3kg
Version ..................................... résine PC (bordeaux)
Références de commande
PB-IN- 50HFA Détecteur à faisceau photoélectrique ( 50 m)
PB-IN-100HFA Détecteur à faisceau photoélectrique (100 m)
PB-IN-200HFA Détecteur à faisceau photoélectrique (200 m)
BP-200F Couvercle de poteau (2 pces/kit)
HTF-24 Radiateur (2 pces/kit) 24 V CC : 860 mA
Garantie limitée
Les produits TAKEX sont garantis contre tous les
défauts de matériau et de fabrication pour une période
de 12 mois suivant la date de l'expédition. Notre société
ne peut être tenue pour responsable des dégâts ou
dommages corporels dus aux catastrophes naturelles,
accidents, utilisations anormales ou non conformes,
installations défectueuses ou les défauts de maintenance
autres que ceux fournis par TAKEX. L'ensemble des
garanties couvertes par TAKEX, y compris les garanties
tacites de qualité marchande et de conformité, sont
limitées à une période de 12 suivant la date d'expédition.
Pendant toute la durée de la garantie, TAKEX sera seul
juge de la nécessité de réparer ou remplacer, à ses
propres frais, toute pièce défectueuse renvoyée. Veuillez
fournir le numéro de modèle du produit, la date originale
d'expédition et le type de problème détecté. Toute
réparation effectuée après l'expiration de la période de
garantie sera facturée à l'utilisateur.
Système d'interruption de
Faisceau pulsé à
double modulation à LED
Indicateur sonore
