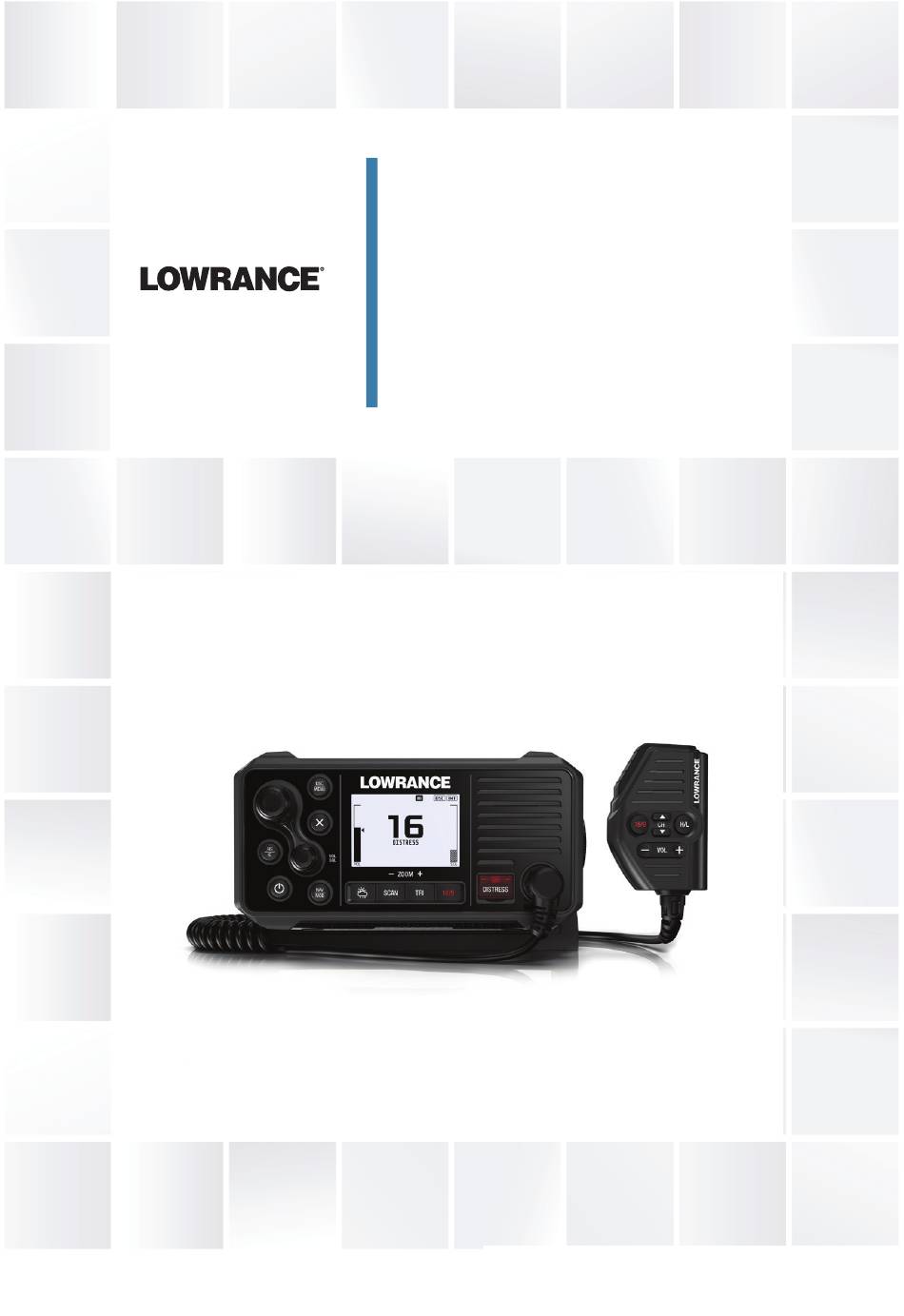

  • Seite 1 Link-9 UKW festmontiert Benutzerhandbuch DEUTSCH lowrance.com...

  • Seite 2: Haftungsausschluss

    Niederlassungen und Partnergesellschaften behalten sich das Recht vor, Änderungen an den technischen Daten ohne Ankündigung vorzunehmen. Copyright Copyright © 2018 Navico Holding AS. Garantie Eine Garantiekarte wird als separates Dokument mitgeliefert. Rufen Sie bei Fragen die Herstellerwebsite für Ihr Gerät oder Ihr System auf: www.lowrance.com Link-9-Benutzerhandbuch...

  • Seite 3: Erklärung Zur Einhaltung Gesetzlicher Vorschriften

    Stromkreis als dem Stromkreis des Empfängers • Kontaktieren des Händlers oder eines erfahrenen Technikers Warenzeichen Lowrance® und Navico® sind eingetragene Warenzeichen von Navico. NMEA® und NMEA 2000® sind eingetragene Warenzeichen der National Marine Electronics Association. Navico empfiehlt, die Anforderungen für die Funkbetrieb- Lizenzierung Ihres Landes zu überprüfen, bevor Sie die UKW-...
  • Seite 4 Um die DSC-Funktion nutzen zu können, benötigen Sie eine Benutzer-MMSI, die Sie in Ihr Funkgerät eingeben. Wenden Sie sich an die entsprechenden Behörden in Ihrem Land, um eine MMSI- Nummer zu erhalten – hierfür können Gebühren anfallen. Den zuständigen Ansprechpartner können Sie bei Ihrem Lowrance- Händler erfragen. Link-9-Benutzerhandbuch...

  • Seite 5: Informationen Zu Diesem Handbuch

    Installation, Art der Antenne und Wetterbedingungen stark variieren kann. Informationen zu diesem Handbuch Dieses Handbuch dient als Referenzleitfaden für die Installation und den Betrieb des Link-9 UKW-Funkgerätes. Wichtige Informationen, die besondere Aufmerksamkeit erfordern, werden wie folgt hervorgehoben: ¼ Hinweis: Soll die Aufmerksamkeit des Lesers auf eine Anmerkung oder wichtige Informationen lenken.

  • Seite 6: Inhaltsverzeichnis

    Contacts (Kontaktadressen) AIS-Menü Informationen zum AIS Verwendung des AIS-Empfängers AIS-Informationen und -Anzeige Außenlautsprecher / Nebelhorn  Verwenden der Außenlautsprecherfunktion (PA) Verwenden des Nebelhorns Meine Kanäle Schnellzugriffe Installation Checkliste Einbauoptionen Auswahl eines geeigneten Orts für die Montage Konfiguration beim erstmaligen Einschalten Inhalt | Link-9-Benutzerhandbuch...
  • Seite 7 Technische Daten Kanaltabellen INTERNATIONALE und EU-Kanaltabellen Kanaltabelle für die USA Kanaltabelle für KANADA Maßzeichnungen Link-9 UKW festmontiert Link-9 Handmikrofon Liste NMEA 2000-fähiger PGNs Inhalt | Link-9-Benutzerhandbuch...

  • Seite 8: Allgemeine Informationen

    Allgemeine Informationen Ihr Link-9 bietet folgende nützliche Funktionen: • Zweikanal-AIS-Empfänger für Empfang und Anzeige von AIS-Zielen • Abnehmbares Handmikrofon mit 6 Tasten und eingebautem Laut- sprecher. Kann über ein optionales Verlängerungskabel vorn oder hinten am Funkgerät angeschlossen werden • Integrierter GPS-Empfänger und Antenne mit Anschluss für optionale externe GPS-Antenne •...
  • Seite 9 • Anzeige von GPS-Breite und -Länge (B/L) sowie der Zeit (bei gültiger GPS-Quelle) • Abrufinformationen zur L/B-Position Allgemeine Informationen | Link-9-Benutzerhandbuch...

  • Seite 10: So Können Sie Menüs Anzeigen Und Darin Navigieren

    Um zum vorherigen Schritt zu gelangen, drücken Sie die Taste MENU (Menü). Drücken Sie X, um die Eingabe abzubrechen und zum vorherigen Menü zurückzukehren. LCD-Symbole und -Bedeutungen Bei Inbetriebnahme von Link-9 werden vorübergehend Marke, Modell, Region, Softwareversion und Ihre MMSI angezeigt. 10 | Allgemeine Informationen |...

  • Seite 11: Symbol Bedeutung

    Externes GPS ist aktiviert, keine Position Wetterwarnung aktiviert (nur USA/KAN) Verpasster DSC-Funkruf Warnung bei niedrigem Batteriestand (Schiff ) (wird bei 10,5 V aktiviert) Track-Your-Buddy-Funktion (Aufenthaltsorte von Freunden verfolgen) ist aktiv Aktueller Kanal ist als Überwachungskanal ausgewählt GPS-Simulation ist aktiv | 11 Allgemeine Informationen | Link-9-Benutzerhandbuch...
  • Seite 12 Internes GPS ist aktiviert, mit 3D-Position AIS-Empfänger ist aktiviert Alarm bei niedriger Schiffsspannung Empfindlichkeitsmodus ist auf LOCAL (Lokal) eingestellt Aktueller Kanal ist Duplex GPS-Simulationsmodus ist aktiv Aktueller Kanal ist als Wetterkanal eingestellt (Wx-Taste zum Auswählen verwenden) 12 | Allgemeine Informationen | Link-9-Benutzerhandbuch...

  • Seite 13: Tastenfunktionen

    Lautstärkeregelung gilt für interne und externe Lautsprecher. Lang drücken, um die TASTENKOMBINATIONEN zu öffnen. X (Beenden) X bei der Menünavigation drücken, um falsche Einträge zu korrigieren, Menüs zu verlassen, ohne Änderungen zu speichern, und um zum vorherigen Bildschirm zurückzukehren. | 13 Allgemeine Informationen | Link-9-Benutzerhandbuch...
  • Seite 14 COG des Schiffes werden angezeigt. X drücken, um den NAV-Modus zu verlassen und zum normalen Funkbetriebsmodus zurückzukehren. Lange drücken, um die aktuelle Position mit einem Mann-über- Bord-Wegpunkt (MOB) zu markieren. Der Bildschirm wechselt in den 14 | Allgemeine Informationen | Link-9-Benutzerhandbuch...
  • Seite 15 Zum normalen Betriebsmodus zurückkehren, ohne die MOB- Navigation abzubrechen. 2. CANCEL CURRENT MOB (Aktuelle MOB abbrechen): Aktuelle MOB- Navigation abbrechen und zum normalen Funkbetriebsmodus zurückkehren. Oder X kurz drücken, um den Pop-up-Bildschirm zu schließen und die aktuelle MOB-Navigation fortzusetzen. | 15 Allgemeine Informationen | Link-9-Benutzerhandbuch...
  • Seite 16 Wenn der Suchlauf auch nach einem vollständigen Zyklus fortgesetzt wird, hält dieser wieder an diesem Kanal. Beachten Sie, dass der Prioritätskanal nicht übersprungen werden kann. Drücken Sie ENT (Eingabe), um den Kanal dauerhaft zu über- 16 | Allgemeine Informationen | Link-9-Benutzerhandbuch...
  • Seite 17 "Land: USA" eingestellt ist, werden zwei Prioritätskanäle überwacht – Kanal 9 und Kanal 16. • AIS-Modus: Kurz drücken, um den Skalenbereich des AIS-Plotters schrittweise zu verkleinern (Ansicht vergrößern). Die verfügbaren Skalenbereiche sind 1, 2, 4, 8, 16 und 32 sm. | 17 Allgemeine Informationen | Link-9-Benutzerhandbuch...
  • Seite 18 Kurz drücken, um die Lautstärke zu erhöhen (+) oder zu verringern (-). PTT (Push-to-talk [Sprechtaste]) Drücken, um zu senden. Nur während der zu übermittelnden Nachricht gedrückt halten. Funkgerät kann während dem Senden nicht empfangen. 18 | Allgemeine Informationen | Link-9-Benutzerhandbuch...
  • Seite 19 Das Mikrofon kann an den vorderen MIC-Anschluss oder den hinteren MIC-Anschluss angeschlossen werden. Für die Montage des Mikrofons an einer anderen Stelle sind optionale Verlängerungs- kabel mit einer Länge von 5 m oder 10 m erhältlich. LCD (Display) | 19 Allgemeine Informationen | Link-9-Benutzerhandbuch...

  • Seite 20: Funkmenüs

    Scan(Suchlauf) Dieses Menü dient zur Auswahl eines Suchlaufmodus sowie zur Aktivierung und Auswahl der gescannten Kanäle über die Liste MY CHANNELS (Meine Kanäle). ¼ Hinweis: Suchlauf ist nicht verfügbar, wenn das ATIS-Modus einge- schaltet ist. 20 | Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 21: My Channels (Meine Kanäle)

    3 Sekunden "ausgelistet" werden, um zu ermitteln, ob eine Funk- verbindung besteht. ¼ Hinweis: Beobachtungsmodi sind nicht verfügbar, wenn das ATIS-Modus eingeschaltet ist. Dual Watch Wählen Sie diese Option, um den aktuellen Kanal und den Priori- tätskanal (Kanal 16) zu überwachen. | 21 Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 22: Set Watch Channel (Überwachungskanal Einstellen)

    Eintrag vorgenommen wurde, wird die Position mit dem Präfix ein "M" angezeigt. COG/SOG Schalten Sie das von der ausgewählten GPS-Quelle angezeigte COG/SOG auf ON (Ein) oder OFF (Aus). Wenn diese Option aktiviert wird, wird die Zeitanzeige aufgrund der beschränkten Bildschirmauflösung abgeschaltet. 22 | Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 23: Backlight (Beleuchtung)

    Drücken Sie die Taste MENU SELECT (Menüauswahl), um das Nacht- modus zu aktivieren (Anzeige wird invertiert). Netzwerkgruppe Stellen Sie diesen Wert wie bei anderen Lowrance-Geräten auf NMEA 2000 ein, um die Hintergrundbeleuchtung gleichzeitig zu steuern. Um die Hintergrundbeleuchtung unabhängig zu steuern, stellen Sie einen Wert ein, der auf keinem anderen Gerät verwendet...

  • Seite 24: Power Output (Ausgangsleistung)

    Wählen Sie diese Option aus, um die externen Lautsprecher der Funkanlage auf ON (Ein) oder OFF (Aus) zu schalten. Ext speaker (Externe Lautsprecher) Wählen Sie diese Option aus, um die externen Lautsprecher der Funkanlage auf ON (Ein) oder OFF (Aus) zu schalten. 24 | Funkmenüs | Link-9-Benutzerhandbuch...
  • Seite 25 Für DSC-, AIS- und Navigationsfunktionen ist eine gültige GPS-Quelle erforderlich: Vernetzt Wenn eine vernetzte Quelle ausgewählt ist, wird das Symbol angezeigt. Sobald eine gültige Position ermittelt wird, wird angezeigt: • Wählen Sie NMEA 2000 für GPS über das NMEA 2000-Netzwerk. | 25 Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 26: Com Port (Com-Anschluss)

    Auswählen, um zwischen ON (Ein) und OFF (Aus) hin- und herzu- schalten. Wenn ON (Ein), werden die empfangenen NMEA 0183- Daten validiert. Daten ignoriert, wenn sie nicht mit der Prüfsumme übereinstimmen. Wenn OFF (Aus), keine Toleranz für Datenbeschädigung. 26 | Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 27: Vessel Call Sign (Rufzeichen Des Schiffes)

    Es wird empfohlen, die DSC-Funktion stets aktiviert zu lassen, es sei denn, das Schiff wird in einer ATIS-Region navigiert. Bevor die DSC-Funktion aktiviert werden kann, muss eine MMSI-Nummer eingegeben werden. Wenn diese Funktion aktiviert ist, wird das Symbol angezeigt. | 27 Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 28: Atis Function (Atis-Funktion) (Nur Eu-Atis-Funkgeräte)

    "fingierte" Nummer ein. ¼ Hinweis: Wenn Sie Ihre MMSI nach der ersten Eingabe ändern müs- sen, wenden Sie sich an einen Lowrance-Händler. ATIS function (ATIS-Funktion) (nur EU-ATIS-Funkgeräte) ATIS muss bei der Navigation auf Binnenschifffahrtswegen von Unterzeichnerstaaten der RAINWAT-Vereinbarung aktiviert sein.

  • Seite 29: Test Acknowledge (Testbestätigung)

    • Erfordert jede Anfrage zum Kanalwechsel eine manuelle Bestätigung. • Wird das folgende Symbol angezeigt: Test acknowledge (Testbestätigung) Das Funkgerät kann so konfiguriert werden, dass eingehende Testfunkrufe automatisch bestätigt werden oder ein manuelles Eingreifen erfordern: | 29 Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 30: Receive Distress While Off (Empfangen Von Notrufen Bei Ausgeschaltetem Funkgerät)

    Dieses Funkgerät ist mit einem AIS-Empfänger ausgestattet, der Informationen von anderen Schiffen empfangen kann, die AIS- Informationen senden. AIS function (AIS-Funktion) Aktivieren Sie das Kontrollkästchen, um die AIS-Empfängerfunktion zu aktivieren. Wenn diese Funktion aktiviert ist, wird das Symbol angezeigt. 30 | Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 31: Alarme

    (aufblinkender Bildschirm und Warnmeldung). GPS-Alarmfunktion Aktiviert oder deaktiviert alle Warnmeldungen zu fehlenden GPS- Daten für fehlende GPS-Daten, einschließlich akustischem Alarm, aufblinkendem Bildschirm und Warnmeldung. Alert volume (Alarmlautstärke ) Wählen Sie zwischen HIGH (hoch), LOW (niedrig) und OFF (Aus). | 31 Funkmenüs | Link-9-Benutzerhandbuch...
  • Seite 32 Situationen, bei denen ein anderes Schiff in die Nähe des eigenen Schiffes kommt. Dieser Wert wird im AIS-Einrichtungsmenü, Seite 31 festgelegt. Aktiviert den CPA-Alarm. Ist dieser ausgeschaltet (OFF), so werden ungeachtet der Einstellungen keine T/CPA-Alarme generiert. Er verfügt über einen akustischen und visuellen Alarm (aufblinkender 32 | Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 33: Reset (Zurücksetzen)

    Screen flash (Aufblinkender Bildschirm) ON (Ein) oder OFF (Aus). Reset (Zurücksetzen) Mit dieser Einstellung werden alle Einstellungen auf die Werks- einstellungen zurückgesetzt, mit Ausnahme aller MMSI-Einstel- lungen, der Einträge in der Freundesliste und eventuell angepasster Kanalnamen. | 33 Funkmenüs | Link-9-Benutzerhandbuch...

  • Seite 34: Dsc-Funkruf-Menü

    Das Notruf-Menü lässt sich über die DSC-Funkruf-Menü oder direkt, durch kurzes Drücken der Notruf-Taste auf der Vorderseite des Funkgerätes aufrufen. Die Art des Notrufs muss aus der Liste der Optionen ausgewählt werden - dies wird auf anderen Funkgeräten, welche den Anruf empfangen, angezeigt. 34 | DSC-Funkruf-Menü | Link-9-Benutzerhandbuch...
  • Seite 35 Nach Eingang einer Notrufbestätigung, sollte der Alarm stumm geschaltet, der PTT-Taste auf dem Mikrofon gedrückt und der Grund für den Notruf klar und deutlich angegeben werden. Die folgenden Daten (wenn verfügbar) sind im Notruf enthalten: | 35 DSC-Funkruf-Menü | Link-9-Benutzerhandbuch...
  • Seite 36 CONTACTS (Kontakten), durch manuelle Eingabe der MMSI- Nummer eines neuen Schiffes (MANUAL) oder durch Auswahl eines Schiffes aus der RECENT-Liste (Liste der letzten Funkrufe) einleiten. Da keine Sprachkommunikation erforderlich ist, kann kein Schiff-zu- Schiff-Kanal ausgewählt werden. 36 | DSC-Funkruf-Menü | Link-9-Benutzerhandbuch...

  • Seite 37: Aufenthaltsorte Von Freunden Verfolgen

    Verfolgung kann je nach Bedarf ein- oder ausgeschaltet werden. Select buddy (Freund auswählen) Zeigt alle vorhandenen, bereits ausgewählten "buddies" (Freunde) an und die Option noch weitere hinzuzufügen. Durch Auswählen eines bereits auf der Freundesliste vorhandenen "buddy" (Freund) , wird die Auswahl aufgehoben. | 37 DSC-Funkruf-Menü | Link-9-Benutzerhandbuch...

  • Seite 38: Verfolgung Starten/Beenden

    Namen in alphabetischer Reihenfolge gespeichert. Wählen Sie ADD NEW (neuen Kontakt hinzufügen), um einen neuen Kontakt zu erstellen. Die Auswahl eines bestehenden Namens aus der Kontaktliste ermöglicht einen DSC-Funkruf, eine Positionsabfrage sowie das Bearbeiten und Löschen von Kontakten. 38 | DSC-Funkruf-Menü | Link-9-Benutzerhandbuch...

  • Seite 39: View/Add Group (Gruppe Anzeigen/Hinzufügen)

    Namen, besteht die Option zum Bearbeiten, Löschen oder Anrufen der Gruppe. ¼ Hinweis: Das Hinzufügen einer Gruppe zu dieser Liste führt wie- derum dazu, dass das Funkgerät auf jeden Gruppenfunkruf eines anderen Funkgerätes reagiert, welches dieselbe Gruppennummer in seinem Speicher hat. | 39 DSC-Funkruf-Menü | Link-9-Benutzerhandbuch...

  • Seite 40: Ais-Menü

    Carrier-Sense Time Division Multiple Access (Zeitmultiplex- Vielfachzugriffstechniken mit Aktivitätserkennung, CSTDMA) oder SOTDMA betrieben wird. Es gibt nun zwei separate IMO-Spezifika- tionen für Klasse B. Auf Geschäfts- und Freizeitmärkte ausgerichtet. CSTDMA-Transceiver empfangen die Karte der Zeitnischen unmit- 40 | AIS-Menü | Link-9-Benutzerhandbuch...

  • Seite 41: Verwendung Des Ais-Empfängers

    Bezug auf die Funktionen des AIS-Empfängers finden Sie in der Bedienungsanleitung Ihres Kartenplotters. Wenn Sie auf Ihrem PC eine Kartensoftware verwenden, lesen Sie in den Anleitungen Ihrer Kartenplotter-Software nach, wie Sie die Software auf die Anzeige von AIS-Daten programmieren. | 41 AIS-Menü | Link-9-Benutzerhandbuch...

  • Seite 42: Ais-Informationen Und -Anzeige

    1, 2, 4, 8, 16 und 32 sm. Drücken Sie die AIS/IC-Taste erneut, um den T/CPA Approach- Bildschirm anzuzeigen. Drehen Sie den Drehknopf, um beliebige der auf dem Plotter- Bildschirm angezeigten AIS-Ziele zu markieren. Das ausgewählte Ziel wird mit dem Zielsymbol ausgefüllt. 42 | AIS-Menü | Link-9-Benutzerhandbuch...
  • Seite 43 Bildschirm T/CPA Approach Alert (T/ CPA Annäherungsalarm) angezeigt und ein Warnsignal ausgegeben. Drücken Sie die Taste X, um den Alarm zu stoppen. Die Warnung ertönt nach 1 Minute erneut, falls der AIS-Alarm in der Zwischenzeit nicht aufgehoben wurde. | 43 AIS-Menü | Link-9-Benutzerhandbuch...

  • Seite 44: Plotter-Symbole Und Bedeutungen

    Wenn ein Ziel ausgewählt ist, wird es durch eine ununterbrochene Raute dargestellt. Beispiele: Sie und das Ziel-Schiff bewegen sich voneinander weg. Sie und das Ziel-Schiff bewegen sich aufeinander zu. ¼ Hinweis: Im AIS-Modus werden Seemeilen als einzige Einheit ver- wendet. 44 | AIS-Menü | Link-9-Benutzerhandbuch...

  • Seite 45: Außenlautsprecher / Nebelhorn

    Die Einstellung der Lautstärke kann nur vorgenommen werden, während PTT gedrückt wird. • Lassen Sie die Taste PTT los, um eine mögliche Antwort zu hören. • Drücken Sie die Taste X, um zum normalen Funkbetriebsmodus zurückzukehren. | 45 Außenlautsprecher / Nebelhorn  | Link-9-Benutzerhandbuch...

  • Seite 46: Verwenden Des Nebelhorns

    Taste ENT gedrückt bleibt. Sie können dann auch PTT für Durchsagen über die Sprechanlage verwenden. • Zum Ändern der Lautstärke drehen Sie den Lautstärkeregler, wenn das Nebelhorn ertönt. • Drücken Sie die Taste X, um zum normalen Funkbetriebsmodus zurückzukehren. 46 | Außenlautsprecher / Nebelhorn  | Link-9-Benutzerhandbuch...

  • Seite 47: Meine Kanäle

    EDIT MY CHANNELS (Meine Kanäle bearbeiten) geändert werden. ¼ Hinweis: Kanäle auf dieser Liste werden auch in einigen SCAN- Optionen verwendet. Die Liste MY CHANNELS (Meine Kanäle) lässt sich auch über das SCAN-Menü aufrufen. | 47 Meine Kanäle | Link-9-Benutzerhandbuch...

  • Seite 48: Schnellzugriffe

    Ort anzuzeigen. Sie stellt Informationen zur MMSI-Nummer, zum Status der GPS- Daten und zum Schiffs-Rufzeichen zur Verfügung (sofern angege- ben). Sobald die gewünschten Schnellzugriffe ausgewählt wurden, stehen sie über die Seite Schnellzugriffe zur Verfügung: 48 | Schnellzugriffe | Link-9-Benutzerhandbuch...

  • Seite 49: Installation

    Vollständigkeit der Lieferung vor Beginn der Installation, und wenden Sie sich bei fehlenden Artikeln an Ihren Händler. ¼ Hinweis: Eine UKW-Antenne wird nicht mitgeliefert. Wenden Sie sich an Ihren Lowrance-Händler, um die richtige Antenne für Ihre Anlage auszuwählen: UKW-Funkanlage Abnehmbares Handmikrofon Halterung zur Montage der kardanischen Aufhängung...

  • Seite 50: Einbauoptionen

    +/-20 Grad. Sorgen Sie dafür, dass das Display vom Einbauort aus gut sichtbar ist. Idealerweise sollte der Benutzer sich direkt vor dem Display oder nicht weiter als +/-20 Grad versetzt vom Display befinden. ¼ Hinweis: Bei Unsicherheit schalten Sie die Funkanlage vorüberge- 50 | Installation | Link-9-Benutzerhandbuch...

  • Seite 51: Einbau Mit Halterung

    Beratung in Anspruch nehmen. Einbau mit Halterung Die Halterung mit kardanischen Aufhängung sorgt für einen verstellbaren Blickwinkel mit einem 20º-Neigungswinkel. Stellen Sie daher sicher, dass der ausgewählte Einbauort den gewünschten Blickwinkel und Einsatzbedingungen bietet. | 51 Installation | Link-9-Benutzerhandbuch...

  • Seite 52: Bündiger Einbau

    Schieben Sie das Funkgerät in den Hohlraum. Befestigen Sie das Funkgerät mithilfe eines Kreuzschlitzschrauben- drehers und der mitgelieferten selbstschneidenden 3,5 x 20-mm- Schrauben am Montageort. Montieren Sie die Blendenverkleidung, um die 4 Befestigungs-schrauben zu abzudecken. 52 | Installation | Link-9-Benutzerhandbuch...

  • Seite 53: Installation Der Handmikrofonhalterung Am Schott

    Bringen Sie das GPS-500 entweder an einem Mast oder an einer harten Oberfläche an, und führen Sie das Kabel zum Transceiver. Wählen Sie für die Antenne in jedem Fall einen Einbauort mit ungehinderter Sicht zum Himmel. | 53 Installation | Link-9-Benutzerhandbuch...

  • Seite 54: Funkgerätverkabelung Verbinden

    Stellen Sie bei Verwendung der NMEA 2000-Verbindung sicher, dass die Regeln zur Netzwerktopologie genau eingehalten werden. Achtung: Betreiben Sie das Funkgerät niemals ohne ange- schlossene Antenne. Dies kann zu Schäden am Sender führen. 54 | Installation | Link-9-Benutzerhandbuch...
  • Seite 55 Plus-Anschluss des optionalen Lautsprecher + externen Lautsprechers. GRAU/ Externer Minus-Anschluss des optionalen SCHWARZ Lautsprecher - externen Lautsprechers. GELB NMEA 0183 RX_A TX_A des Kartenplotters oder aktive GPS-Antenne. GRÜN NMEA 0183 RX_B TX_B des Kartenplotters oder aktive GPS-Antenne. | 55 Installation | Link-9-Benutzerhandbuch...

  • Seite 56: Konfiguration Beim Erstmaligen Einschalten

    Schritte müssen fertiggestellt werden; andere sind optional und können zu einem späteren Zeitpunkt ergänzt werden. Die Schritte sind zum Verweis nachfolgend beschrieben: Wählen Sie das Land und die Region aus, in dem das Funkgerät betrieben werden soll: 56 | Installation | Link-9-Benutzerhandbuch...
  • Seite 57 Die Eingabe der MMSI-Nummer kann nur einmal erfolgen. Für eine Änderung der MMSI-Nummer, muss das Funkgerät an den Lowrance-Händler zurückgesendet werden. Wenn Sie den Ländermodus EU ausgewählt haben, müssen Sie bei einigen EU-Regionen das ATIS einrichten. Geben Sie die ATIS-ID ein.

  • Seite 58: Mmsi- Und Atis-Id

    Eine ATIS-ID ist nur in bestimmten EU-Ländern bei der Navigation in einigen europäischen Binnengewässern erforderlich. Diese Nummer unterscheidet sich üblicherweise von Ihrer MMSI-Nummer. • Wenn die MMSI-Nummer im Funkgerät geändert werden muss, müssen Sie dieses an Ihren Lowrance-Händler weitergeben. 58 | Installation | Link-9-Benutzerhandbuch...
  • Seite 59 Ofcom ausgestellt, wenn Sie eine oder mehrere ATIS- Geräte zu ihrer Schiffsfunklizenz hinzufügen. Wenn Sie keine Benutzer-MMSI oder -ATIS-ID besitzen, wenden Sie sich an die zuständige Behörde in Ihrem Land. Den zuständigen Ansprechpartner können Sie bei Ihrem Lowrance-Händler erfragen. | 59 Installation | Link-9-Benutzerhandbuch...

  • Seite 60: Technische Daten

    Kanada: RSS-182 Ausgabe 5 Normen – INT: AS/NZS ETSI EN 301 025 Normen – AIS: ITU-R M. 1371-5 Frequenzbereich, – Sender: 156,025–157,425 MHz – Empfänger: 156,050–163,275 MHz Kanalabstand: 25 KHz Frequenzstabilität: ±5 ppm Frequenzsteuerung: 60 | Technische Daten | Link-9-Benutzerhandbuch...
  • Seite 61 Ja – 4 Ohm, mind. 30 W Handmikrofon: Abnehmbar. Vorderer oder hinterer Montageanschluss HAUPTMERKMALE Einbausatz für versenkte Montage: Orts-/Fernsteuerung: Positionsabruf: Gruppenfunkruf: Funkrufprotokolle: Ja - 20 Einzelfunkrufe und 10 Notrufe Kanalbezeichnung: Tri Watch: Suchlauf für favorisierte Kanäle: | 61 Technische Daten | Link-9-Benutzerhandbuch...
  • Seite 62 1,3 ±0,13 kHz – bei 2,1 kHz: 2,1 ±0,21 kHz RECEIVER (Empfänger) 12 dB SINAD Empfindlichkeit: 0,25 µV (Entfernung) / 0,8 µV (lokal) 20 db SINAD Empfindlichkeit: 0,35 µV Nachbarkanal- Trennschärfe: mehr als 70 db 62 | Technische Daten | Link-9-Benutzerhandbuch...

  • Seite 63: Eingebauter Gps-Empfänger

    162,025 MHz (CH88) Unterstützte AIS- Status, Bestimmungsort, ETA, Schiffs- Informationen: name, Schiffstyp, Rufzeichen, MMSI- Nummer, IMO-Nummer, Tiefgang/ Größe des Schiffes, Schiffsposition, SOG/COG/Dreh-Geschwindigkeit/Kurs AIS-Ziele: Maximal 150 ¼ Hinweis: Diese Angaben können ohne Ankündigung verändert werden. | 63 Technische Daten | Link-9-Benutzerhandbuch...

  • Seite 64: Kanaltabellen

    ITU-R M.1084-5 Anhang 4 übereinstimmen, Tabelle 1 und 3. Die folgende Tabelle beschreibt auch die harmonisierten Kanäle, bei denen die digitalen Technologien, die in der neuesten Version der Empfehlung ITU-R M.1842 festgelegt ist, eingesetzt werden könn- ten. (WRC-15) 64 | Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 65 TELEPHONE 156,075 160,675 PORT OPS 156,125 160,725 PORT OPS 156,175 160,775 PORT OPS 156,225 160,825 TELEPHONE 156,275 160,875 PORT OPS 156,325 160,925 PORT OPS 156,375 156,375 BRIDGE COM 156,425 156,425 SHIP-SHIP 156,475 156,475 PORT OPS | 65 Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 66 Schiffen, für den Hafenbetrieb und für Schiffsbewegungen, zur Verwendung durch Leichtflugzeuge und Hubschrauber für die Kommunikation mit Schiffen oder teilnehmenden Küstenstellen, in vorwiegend der Seeschifffahrt dienenden Vorgängen und unter den in Nos. angegebenen Bedingungen. 51.69, 51.73, 51.74, 51.75, 66 | Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 67 Kanäle 15 und 17 darf auch für den Bordfunkverkehr verwendet werden, sofern die effektive Strahlungsleistung 1 W nicht übersteigt, und den nationalen Vorschriften der betreffenden Behörde unter- liegt, wenn diese Kanäle in ihren Hoheitsgewässern verwendet werden. | 67 Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 68 * Ab dem 1. Januar 2019 werden Kanal 2027 als ASM 1 und Kanal 2028 als ASM 2 bezeichnet. n) Mit Ausnahme des AIS sollte die Verwendung dieser Kanäle (75 und 76) auf die navigationsbezogene Kommunikation beschränkt sein. 68 | Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 69 Version der Empfehlung ITU-R M.1084 von Behörden in Abstimmung mit den betreffenden Behörden für die analoge Modulation verwendet werden, vorausgesetzt, dass sie weder schädliche Störungen bei anderen Stationen auslösen, die digital modulierte Emissionen im mobilen Seefunkdienst verwenden, noch | 69 Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 70 Duplex-Kanal mit einer Bandbreite von 100 kHz zusammengeführt werden, um die in der neuesten Version der Empfehlung ITU-RM.2092 beschriebene terrestrische VDES- Komponente zu betreiben. (WRC-15) mm) Die Übertragung auf diesen Kanälen ist auf Küstenstellen 70 | Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 71 Störungen bei anderen Stationen auslösen, die digital modulierte Emissionen im mobilen Seefunk- dienst verwenden, noch deren Schutz in Anspruch nehmen. (WRC-15) zx) In den Vereinigten Staaten werden diese Kanäle zur Kommunikation | 71 Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 72 1. Januar 2019 werden die Kanäle 1027, 1028, 87 und 88 als analoge Einzelfrequenzkanäle für den Betrieb im Hafen und zur Schiffsbewegung verwendet. (WRC-15) Quelle: Vollzugsordnung für den Funkdienst (2016); reproduziert mit Erlaubnis der ITU 72 | Kanaltabellen | Link-9-Benutzerhandbuch...

  • Seite 73: Kanaltabelle Für Die Usa

    156,625 156,625 SHIP-SHIP 156,675 156,675 PORT OPS 156,725 156,725 PORT OPS 156,775 156,775 PORT OPS 156,825 156,825 PORT OPS 156,875 156,875 PORT OPS 157,225 161,825 TELEPHONE 157,275 161,875 TELEPHONE 157,325 161,925 TELEPHONE 157,375 157,375 TELEPHONE | 73 Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 74 162,550 NOAA WX1 NUR RX 162,400 NOAA WX2 NUR RX 162,475 NOAA WX3 NUR RX 162,425 NOAA WX4 NUR RX 162,450 NOAA WX5 NUR RX 162,500 NOAA WX6 NUR RX 162,525 NOAA WX7 NUR RX 74 | Kanaltabellen | Link-9-Benutzerhandbuch...

  • Seite 75: Kanaltabelle Für Kanada

    161,650 CANADIAN CG 157,100 161,700 TELEPHONE 157,150 161,750 TELEPHONE 157,200 161,800 TELEPHONE 157,250 161,850 TELEPHONE 157,300 161,900 TELEPHONE 157,350 161,950 TELEPHONE 157,400 162,000 TELEPHONE 156,025 160,625 TELEPHONE 156,075 160,675 CANADIAN CG 156,125 160,725 CANADIAN CG | 75 Kanaltabellen | Link-9-Benutzerhandbuch...
  • Seite 76 156,250 PORT OPS/VTS 1007 156,350 156,350 COMMERCIAL 1018 156,900 156,900 COMMERCIAL 1019 156,950 156,950 CANADIAN CG 1020 157,000 157,000 PORT OPS 1021 157,050 157,050 RESTRICTED 1022 157,100 157,100 CANADIAN CG 1024 157,200 157,200 PORT OPS 76 | Kanaltabellen | Link-9-Benutzerhandbuch...

  • Seite 77: Wetterkanäle Für Kanada

    2086 161,925 PORT OPS NUR RX Wetterkanäle für Kanada Übermittlungsfrequenzen (MHz) Kanalkenn- Kanal- Ein- S/D/R zeichnung Schiffsstationen Küstenstellen bezeichnung schränkungen 162,550 CANADA WX Nur RX 162,400 CANADA WX Nur RX 162,475 CANADA WX Nur RX | 77 Kanaltabellen | Link-9-Benutzerhandbuch...

  • Seite 78: Maßzeichnungen

    Maßzeichnungen Link-9 UKW festmontiert 232.8mm [9.17"] 208.3mm [8.20"] 64.1mm [2.53"] 217.2mm [8.55"] 7"] 59.0mm 78.2mm 0"] [2.32"] [3.08"] 53.5mm 5"] [2.11"] 78 | Maßzeichnungen | Link-9-Benutzerhandbuch...

  • Seite 79: Link-9 Handmikrofon

    Link-9 Handmikrofon 59.9mm 29.9mm [2.36"] [1.18"] | 79 Maßzeichnungen | Link-9-Benutzerhandbuch...

  • Seite 80: Liste Nmea 2000-Fähiger Pgns

    129801 AIS-adressierte Sicherheitsnachricht • 129802 Sicherheitsrelevante Broadcast-AIS-Nachricht • 129809 AIS-Klasse B, CS, Bericht für statische Daten, Teil A • 129810 AIS-Klasse B, CS, Bericht für statische Daten, Teil B • • 130845 Parameterbearbeitung 80 | Liste NMEA 2000-fähiger PGNs | Link-9-Benutzerhandbuch...
  • Seite 81 • 130850 Ereignisbefehl • 130851 Ereignisantwort ◊) Nur bei GPS-Quelle = INTERN | 81 Liste NMEA 2000-fähiger PGNs | Link-9-Benutzerhandbuch...
