Sicherheitsschaltgerät SR3C
Betriebsanleitung
Anwendungs-
Je nach Anwendung bzw. Ergebnis der Risikobeurteilung gemäß EN ISO 13849-1 ist das Gerät entsprechend den Fig. 1 bis
11 zu verdrahten.
möglichkeiten
Not-Halt-Kreis
Startverhalten
Rückführkreis
Spannungsversorgung
und
Sicherheitskontakte
Ablauf bei der
Hinweis: Während der Inbetriebnahme sind die unter „Elektrischer Anschluss" aufgeführten Punkte zu berücksichtigen.
Inbetriebnahme
1. Not-Halt-Kreis verdrahten:
Verdrahten Sie den Not-Halt-Kreis entsprechend des ermit-
telten erforderlichen Performance Level (siehe Fig. 1 bis 5)
2. Startkreis verdrahten:
Verdrahten Sie den Startkreis entsprechend Fig. 6 oder
Fig. 7 um das Startverhalten einzustellen.
Achtung:
Bei der Einstellung „Automatischer Start" ist zu beachten,
dass die Sicherheitskontakte nach Anlegen der Versor-
gungsspannung sofort schalten. Bei der Einstellung
„Überwachter manueller Start" ist der Start-Taster nach
der Verdrahtung zu öffnen.
3. Rückführkreis verdrahten:
Falls Ihre Anwendung externe Schütze oder Erweiterungs-
module vorsieht, verbinden Sie diese entsprechend Fig. 8
oder Fig. 9 mit dem Gerät.
4. Spannungsversorgung verdrahten:
Schließen Sie die Versorgungsspannung an den Klemmen
A1 und A2 an (siehe Fig. 10).
Achtung: Verdrahtung nur im spannungsfreien Zustand.
H. ZANDER GmbH & Co. KG • Am Gut Wolf 15 • 52070 Aachen • Deutschland
Tel +49 (0)241 9105010 • Fax +49 (0)241 91050138 • info@zander-aachen.de • www.zander-aachen.de

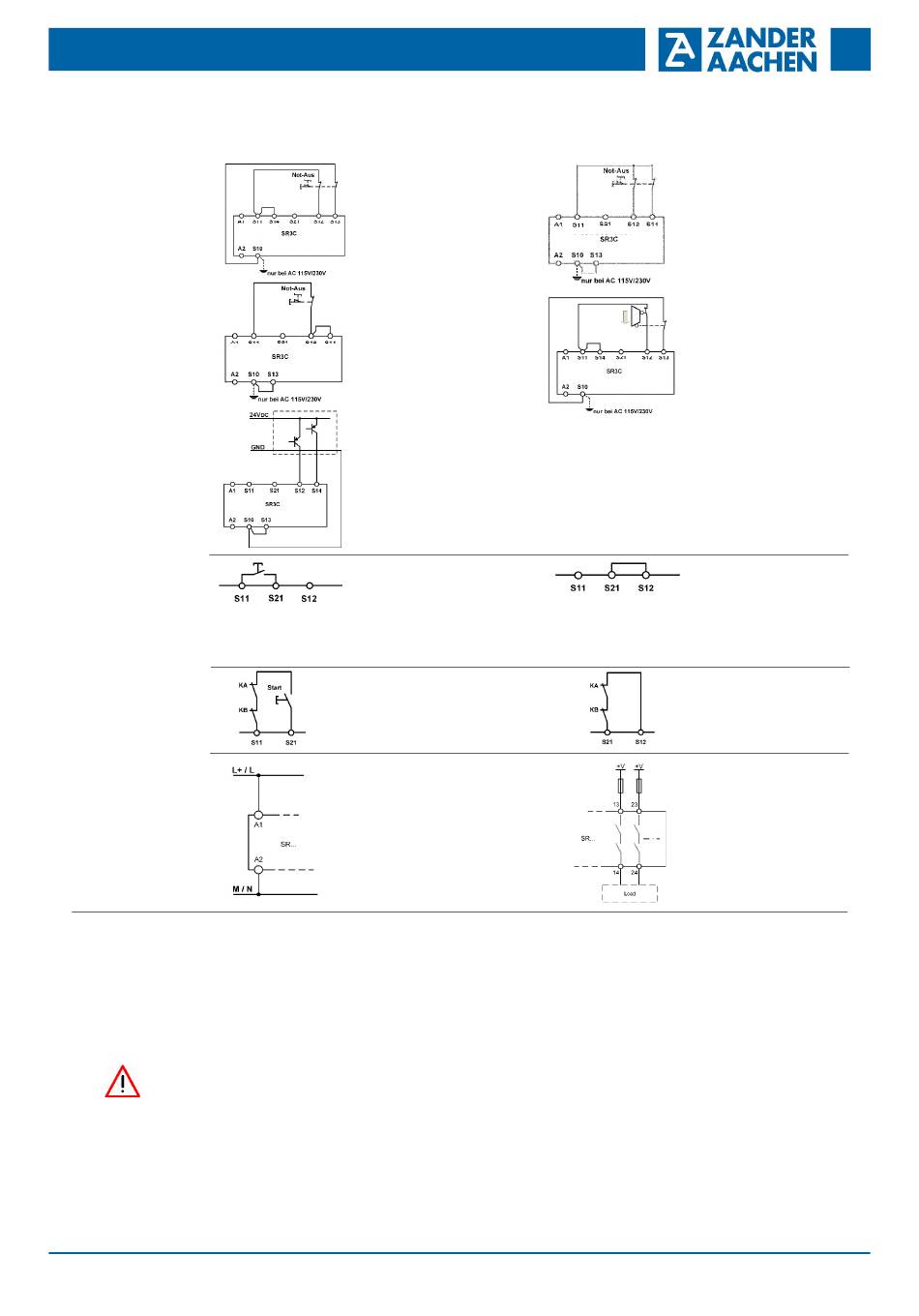

Fig. 1:
Zweikanalige Not-Halt-Schaltung
mit Querschluss- und
Masseschluss-Überwachung
(Kategorie 4, bis PL e)
Fig. 3:
Einkanalige Not-Halt-Schaltung
mit Masseschluss-
Überwachung.
(Kategorie 1, bis PL c)
Fig. 5:
Hinweis:
Zweikanalige Not-Halt-Schaltung
Damit die Masseschluss-Überwachung aktiv wird, muss S10
mit pnp-Halbleiterausgängen /
bei den AC115 / 230V-Geräten mit PE (Schutzerde) verbun-
OSSD-Ausgängen mit Quer-
den werden. Bei AC/DC 24V PE nach EN60204-1 nur am
schlusserkennung.
Netzteil anschließen.
(Kategorie 4, bis PL e)
Den Startkreis entsprechend der Anwendung gemäß Fig. 6
bzw. Fig. 7 verdrahten.
Fig. 6:
Überwachter manueller Start. Es
wird überwacht, dass der Start-
Taster vor dem Schließen der
Not-Halt-Taster geöffnet wurde.
(Voraussetzung:
Betriebsspannung darf nicht
unterbrochen werden.)
Fig. 8:
Rückführkreis.
Überwachung extern ange-
schlossener Schütze oder Erwei-
terungsmodule.
Fig. 10:
Anschluss der Spannungsversor-
gung an den Klemmen A1 und A2.
(Versorgungsspannung entspre-
chend techn. Daten)
Fig. 2:
Zweikanalige Not-Halt-Schaltung
mit Masseschluss-Überwachung.
(Kategorie 3, bis PL d)
Fig. 4:
Zweikanalige
Schiebeschutzgitter-Über-
wachung mit Querschluss- und
Masseschluss-Überwachung
(Kategorie 4, bis PL e)
Fig. 7:
Automatischer Start.
Max zul. Verzögerung beim
Schließen der Sicherheitsschal-
Achtung:
ter an S12 und S13:
Sicherheitskontakte schal-
S12 vor S13: 300 ms
ten sofort beim Anlegen
S13 vor S12: beliebig
der Versorgungsspannung.
Fig. 9:
Rückführkreis mit Auto-Start.
Überwachung extern ange-
schlossener Schütze oder
Erweiterungsmodule.
Fig. 11:
Anschluss zu schaltender Lasten an
Sicherheitskontakte.
(Beispielhafte Kontaktkonfiguration.
Je nach Gerätetyp abweichend.
Schaltspannungen „+V" entspre-
chend techn. Daten)
5. Das Gerät starten:
Schalten Sie die Betriebsspannung ein.
Achtung:
Ist das Startverhalten „Automatischer Start" eingestellt,
schließen die Sicherheitskontakte sofort.
Ist das Startverhalten „Überwachter manueller Start" einge-
stellt, schließen Sie den Start-Taster um die Sicherheitskon-
takte zu schließen.
Die LED's K1 und K2 leuchten.
6. Sicherheitsfunktion auslösen:
Öffnen Sie den Not-Halt-Kreis durch Betätigen des ange-
schlossenen Sicherheitsschalters. Die Sicherheitskontakte
öffnen umgehend.
7. Wiedereinschalten:
Schließen Sie den Not-Halt-Kreis. Ist „Automatischer Start"
gewählt, schließen die Sicherheitskontakte sofort.
Ist das Startverhalten „Überwachter manueller Start" einge-
stellt, schließen Sie den Start-Taster um die Sicherheitskon-
takte zu schließen.
H10
Ver. B
E61-113-00
2
