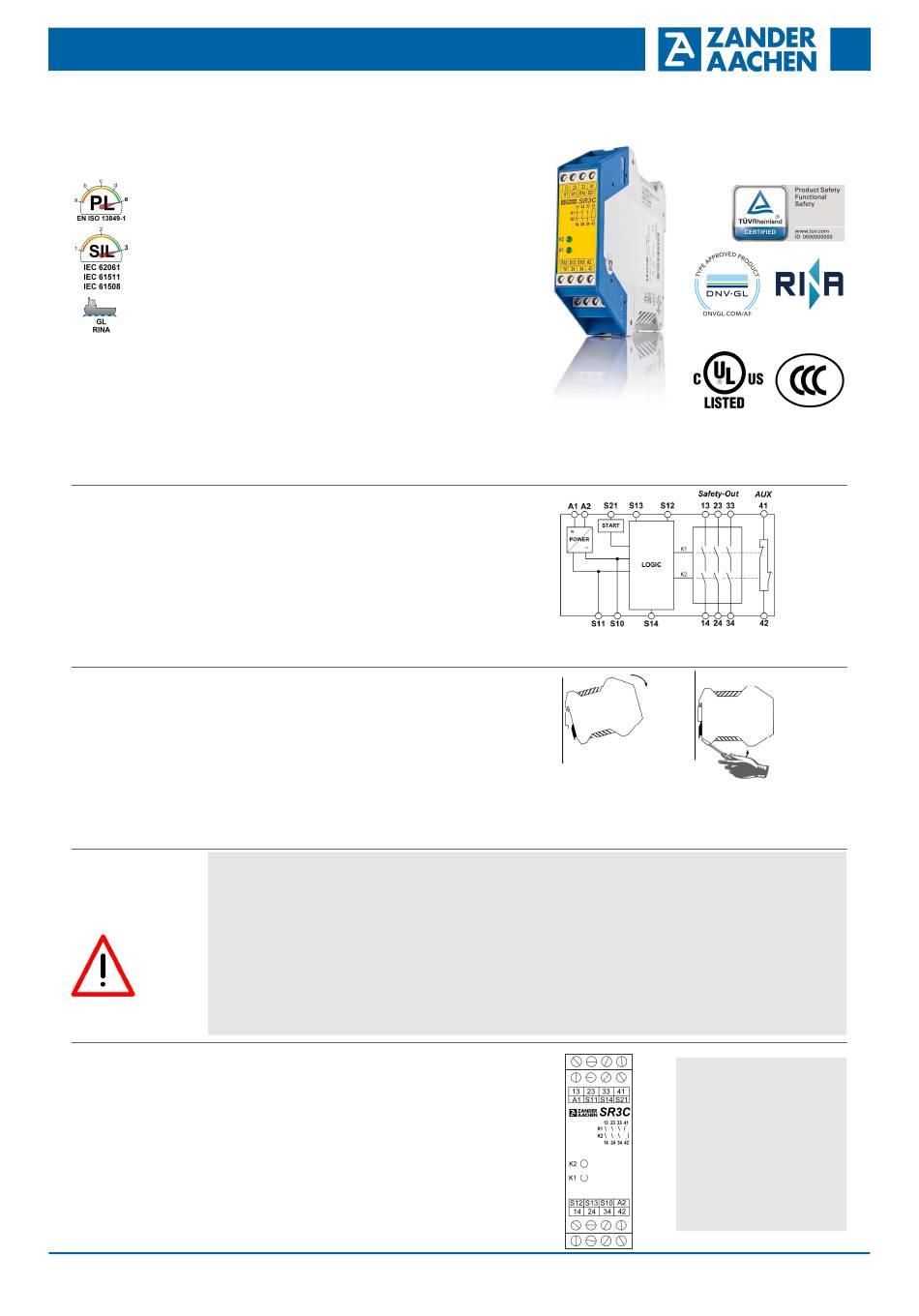

Zander Aachen SR3C Betriebsanleitung

Sicherheitsschaltgerät SR3C
Betriebsanleitung
SR3C ist ein universell einsetzbares Sicherheitsschaltgerät mit
Bestimmungsge-
drei sicheren Relaiskontakten, mit dem im Gefahrenfall die
mäßer Gebrauch
beweglichen Teile einer Maschine oder Anlage schnell und sicher
stillgesetzt werden können.
Einsatzgebiete des SR3C sind die ein- oder zweikanalige Not-
Halt-Schaltung und die Schutzgitter-Überwachung an Maschinen
und Anlagen.
•
3 sichere, redundante Relaiskontakte
1 Hilfskontakt (Meldekontakt)
•
Anschluss von:
- Not-Halt-Tastern
- Sicherheitsschaltern
- Berührungslosen Sicherheitsschaltern
- Sicherheitsbauteilen mit OSSD-Ausgängen
•
Ein- oder zweikanaliger Betrieb möglich
•
Rückführkreis zur Überwachung nachgeschalteter
Schütze oder Erweiterungsmodule
•
Zyklische Überwachung der Ausgangskontakte
•
Anzeige des Schaltzustandes über LED
Funktion Das Sicherheitsschaltgerät SR3C ist für die sichere Tren-
nung von Sicherheitsstromkreisen nach EN 60204-1 konzi-
piert und kann bis zur Sicherheitskategorie 4, PL e nach
EN ISO 13849-1 eingesetzt werden.
Mit der Betätigung des Start-Tasters werden die Sicher-
heitskontakte durch die interne Logik geschlossen.
Durch Öffnen des Sicherheitsschalters werden die zwangs-
geführten Sicherheitskontakte geöffnet und schalten die
Maschine sicher ab. Es ist gewährleistet, dass ein einzel-
ner Fehler nicht zum Verlust der Sicherheitsfunktion führt
und jeder Fehler durch zyklische Selbstüberwachung spä-
testens beim nächsten Aus- und Wiedereinschalten er-
kannt wird.
Das Gerät ist gemäß EN 60204-1 für den Einbau in Schalt-
Montage
schränken mit der Mindestschutzart IP54 vorgesehen.
Dabei ist folgendes zu beachten:
•
Die Montage erfolgt auf 35 mm Tragschiene nach
DIN EN 60715 TH35.
•
Im Schaltschrank ist für ausreichende Wärmeabfuhr zu
sorgen.
•
Bei der AC 115 V / 230 V-Variante sind min. 10 mm Ab-
stand zu benachbarten Geräten einzuhalten.
Hinweis: Distanzhalter von ZANDER AACHEN (Art.-Nr.
472596) für definierte Abstände - Siehe Abschnitt Zubehör
•
Sicherheits- Die Installation und Inbetriebnahme des Gerätes darf nur
durch ausgebildetes Fachpersonal erfolgen.
hinweise
•
Bei der Installation des Gerätes sind die länderspezifi-
schen Vorschriften zu beachten.
•
Der elektrische Anschluss des Gerätes darf nur in span-
nungsfreiem Zustand durchgeführt werden.
•
Die Verdrahtung des Gerätes muss den Anweisungen
dieser Benutzerinformation entsprechen, ansonsten
besteht die Gefahr, dass die Sicherheitsfunktion verloren
geht.
•
Das Öffnen des Gerätes, jegliche Manipulationen am
Gerät und das Umgehen der Sicherheitseinrichtungen
sind unzulässig.
•
Berücksichtigen Sie die Angaben im Abschnitt „Techn.
Elektrischer
Daten"
Anschluss
•
Bei Einsatz der 24 V Version ist ein Sicherheitstransfor-
mator nach EN 61558-2-6 oder ein Netzteil mit galvani-
scher Trennung zum Netz vorzuschalten.
•
Externe Absicherung der Sicherheitskontakte ist vorzu-
sehen.
•
Sollte das Gerät nach Inbetriebnahme keine Funktion
zeigen, so ist es ungeöffnet an den Hersteller zurückzu-
senden. Bei Öffnen des Gerätes entfällt der Gewährleis-
tungsanspruch.
•
Ausreichende Schutzbeschaltung für induktive Lasten
(z.B. Freilaufdiode) ist vorzusehen
H. ZANDER GmbH & Co. KG • Am Gut Wolf 15 • 52070 Aachen • Deutschland
Tel +49 (0)241 9105010 • Fax +49 (0)241 91050138 • info@zander-aachen.de • www.zander-aachen.de
Irrtümer und technische Änderungen vorbehalten
Germanischer Lloyd
Zertifikat TAE00003JF
•
2 Startverhalten möglich:
- Überwachter manueller Start
- Automatischer Start
•
Querschluss- und Masseschluss-Überwachung
•
Einsatz bis PL e, SILCL 3, Kategorie 4
Abb. 1 Blockschaltbild SR3C
Abb. 2 Montage / Demontage
•
Alle relevanten Sicherheitsvorschriften und Normen sind
zu beachten.
•
Das Gesamtkonzept der Steuerung, in die das Gerät
eingebunden ist, ist vom Benutzer zu validieren.
•
Nichtbeachtung der Sicherheitsvorschriften kann Tod,
schwere Verletzungen und hohe Sachschäden verur-
sachen.
•
Die Geräteversion (siehe Typenschild „Ver.") ist zu hinter-
legen und vor jeder Inbetriebnahme zu überprüfen. Bei
einer Versionsänderung ist der Einsatz des Gerätes in
der Gesamtapplikation erneut zu validieren.
A1:
A2 :
S11:
S10:
S21:
S13:
S14:
S12:
13-14:
23-24:
33-34:
41-42:
Abb. 3 Anschlüsse
Originaldokument
Spannungsversorgung
Spannungsversorgung
DC 24 V Steuerspannung
Ansteuerleitung
Ansteuerleitung Start
Ansteuerleitung
Ansteuerleitung
Ansteuerleitung
Sicherheitskontakt 1
Sicherheitskontakt 2
Sicherheitskontakt 3
Meldekontakt
P02
Ver. B
E61-113-00
1
