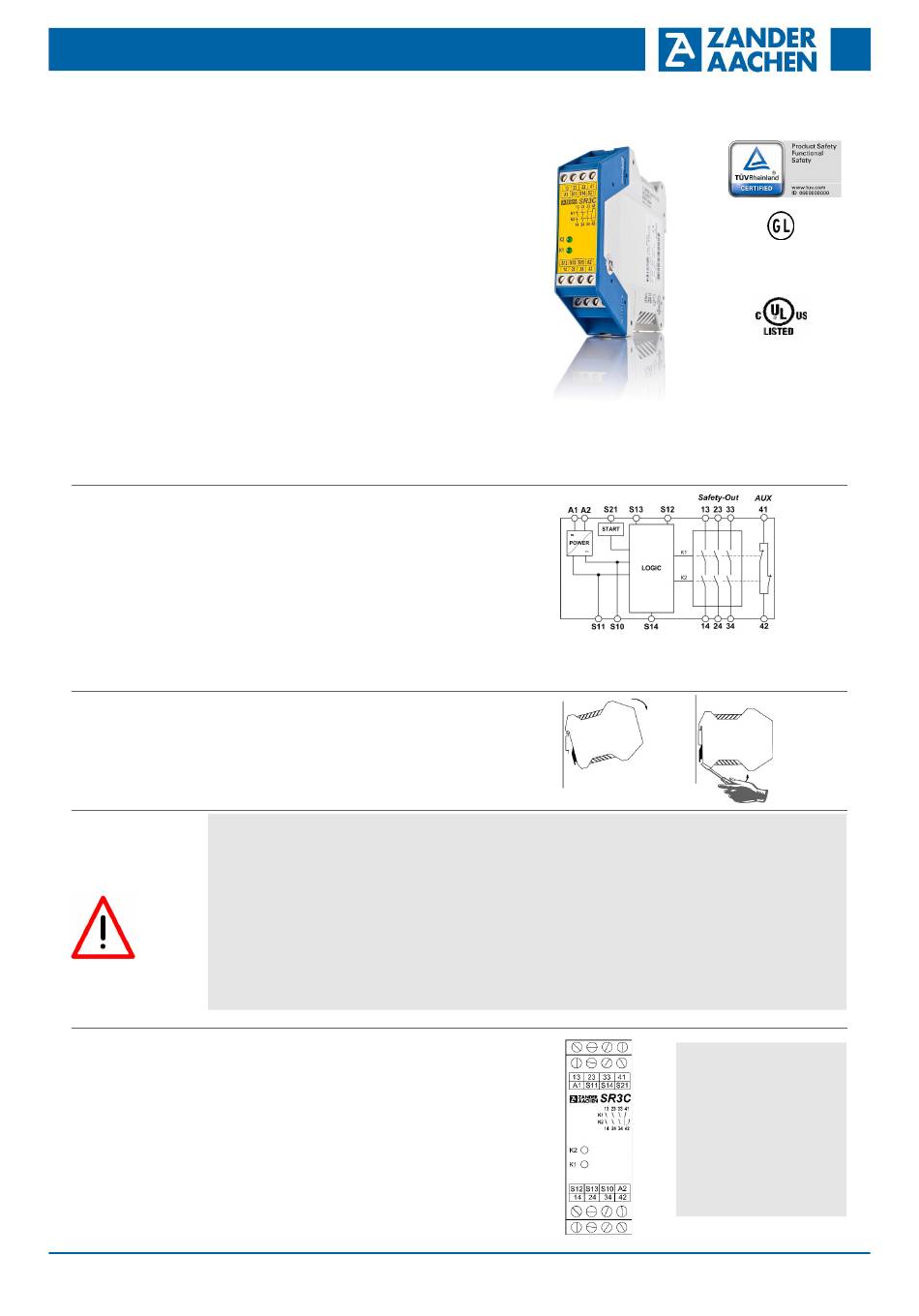

Zander Aachen SR3C Betriebsanleitung

Sicherheitsschaltgerät SR3C
Betriebsanleitung
SR3C ist ein universell einsetzbares Sicherheitsschaltgerät mit
Bestimmungsge-
drei sicheren Relaisausgängen, mit dem im Gefahrenfall die
mäßer Gebrauch
beweglichen Teile einer Maschine oder Anlage schnell und sicher
stillgesetzt werden können.
Einsatzgebiete des SR3C sind die ein- oder zweikanalige Not-
Halt-Schaltung und die Schutzgitter-Überwachung an Maschinen
und Anlagen.
Merkmale
3 sichere, redundante Relaisausgänge
•
1 Hilfskontakt (Meldekontakt)
Anschluss von:
•
- Not-Halt-Tastern
•
- Sicherheitsschaltern
- Berührungslosen Sicherheitsschaltern
- Sicherheitsbauteilen mit OSSD-Ausgängen
Ein- oder zweikanaliger Betrieb möglich
•
Rückführkreis zur Überwachung nachgeschalteter
•
Schütze oder Erweiterungsmodule
Zyklische Überwachung der Ausgangskontakte
•
Anzeige des Schaltzustandes über LED
•
Funktion
Das Sicherheitsschaltgerät SR3C ist für die sichere Tren-
nung von Sicherheitsstromkreisen nach EN 60204-1 konzi-
piert und kann bis zur Sicherheitskategorie 4, PL e nach
EN ISO 13849-1 eingesetzt werden.
Mit der Betätigung des Start-Tasters werden die Sicher-
heitskontakte durch die interne Logik geschlossen.
Durch Öffnen des Sicherheitsschalters werden die zwangs-
geführten Sicherheitskontakte geöffnet und schalten die
Maschine sicher ab. Es ist gewährleistet, dass ein einzel-
ner Fehler nicht zum Verlust der Sicherheitsfunktion führt
und jeder Fehler durch zyklische Selbstüberwachung spä-
testens beim nächsten Aus- und Wiedereinschalten er-
kannt wird.
Montage
Das Gerät ist gemäß EN 60204-1 für den Einbau in Schalt-
schränken mit der Mindestschutzart IP54 vorgesehen.
Die Montage erfolgt auf 35 mm Tragschiene nach
DIN EN 60715 TH35.
Die Installation und Inbetriebnahme des Gerätes darf nur
•
Sicherheits-
durch ausgebildetes Fachpersonal erfolgen.
hinweise
Bei der Installation des Gerätes sind die länderspezifi-
•
schen Vorschriften zu beachten.
Der elektrische Anschluss des Gerätes darf nur in span-
•
nungsfreiem Zustand durchgeführt werden.
Die Verdrahtung des Gerätes muss den Anweisungen
•
dieser Benutzerinformation entsprechen, ansonsten
besteht die Gefahr, dass die Sicherheitsfunktion verloren
geht.
Das Öffnen des Gerätes, jegliche Manipulationen am
•
Gerät und das Umgehen der Sicherheitseinrichtungen
sind unzulässig.
Bei Einsatz der 24 V Version ist ein Sicherheitstransfor-
Elektrischer •
mator nach EN 61558-2-6 oder ein Netzteil mit galvani-
Anschluss
scher Trennung zum Netz vorzuschalten.
Externe Absicherung der Sicherheitskontakte ist vorzu-
•
sehen.
Eine maximale Leitungslänge der Steuerleitungen von
•
1000 m bei einem Leitungsquerschnitt von 0,75 mm
nicht überschritten werden.
Der Leitungsquerschnitt darf 2,5 mm
•
ten.
Sollte das Gerät nach Inbetriebnahme keine Funktion
•
zeigen, so ist es ungeöffnet an den Hersteller zurückzu-
senden. Bei Öffnen des Gerätes entfällt der Gewährleis-
tungsanspruch.
H. ZANDER GmbH & Co. KG • Am Gut Wolf 15 • 52070 Aachen • Deutschland
Tel +49 (0)241 9105010 • Fax +49 (0)241 91050138 • info@zander-aachen.de • www.zander-aachen.de
2 Startverhalten möglich:
•
- Überwachter manueller Start
- Automatischer Start
Querschluss- und Masseschluss-Überwachung
•
Einsatz bis PL e, SILCL 3, Kategorie 4
•
Abb. 1 Blockschaltbild SR3C
Abb. 2 Montage / Demontage
Alle relevanten Sicherheitsvorschriften und Normen sind
•
zu beachten.
Das Gesamtkonzept der Steuerung, in die das Gerät
•
eingebunden ist, ist vom Benutzer zu validieren.
Nichtbeachtung der Sicherheitsvorschriften kann Tod,
•
schwere Verletzungen und hohe Sachschäden verur-
sachen.
Die Geräteversion (siehe Typenschild „Ver.") ist zu hinter-
•
legen und vor jeder Inbetriebnahme zu überprüfen. Bei
einer Versionsänderung ist der Einsatz des Gerätes in
der Gesamtapplikation erneut zu validieren.
2
darf
2
nicht überschrei-
SR3C, Best.-Nr. 472170
Germanischer Lloyd
Zertifikat 32915-06HH
(nicht bei Steckklemmen)
A1: Spannungsversorgung
A2 : Spannungsversorgung
S11: DC 24 V Steuerspannung
S10: Ansteuerleitung
S21: Ansteuerleitung Start
S13: Ansteuerleitung
S14: Ansteuerleitung
S12: Ansteuerleitung
13-14: Sicherheitskontakt 1
23-24: Sicherheitskontakt 2
33-34: Sicherheitskontakt 3
41-42: Meldekontakt
Abb. 3 Anschlüsse
H10
Ver. B
E61-113-00
