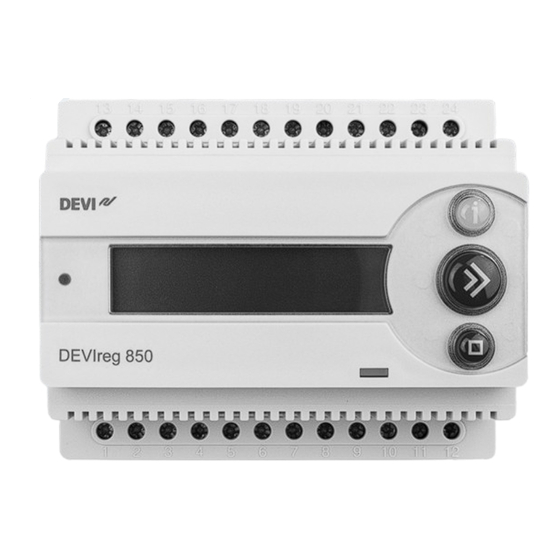

DEVIreg™ 850 IV Regler
www.DEVI.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DEVI DEVIreg 850 IV

Inhaltszusammenfassung für DEVI DEVIreg 850 IV

  • Seite 1 DE / AT Installationsanleitung DEVIreg™ 850 IV Regler www.DEVI.com...

  • Seite 2: Inhaltsverzeichnis

    DEVIreg™ 850 IV Inhaltsverzeichnis Benutzerhandbuch                      3 1.1 Systemübersicht ..... . . 3 1.2 Bedienung.

  • Seite 3: Benutzerhandbuch

    DEVIreg™ 850 IV Benutzerhandbuch Systemübersicht Das DEVIreg™ 850 IV-System kann Außenbereiche eis- und schneefrei halten. Das DEVIreg™ 850 IV kann bis zu zwei unabhängige Bereiche in den folgenden Kombina- tionen regeln: • Einzelnes Dachsystem Dient zum eis- und schneefrei halten von Dachrinnen, Dachkehlen und Fallrohre und zur Vermeidung von Schäden durch Eiszapfen.
  • Seite 4 DEVIreg™ 850 IV Wenn ein DEVIreg™ 850-System mehr als einen Bereich regelt, kann man den Bereichen Prioritäten zuweisen. Dadurch ist es auch dann möglich zwei Bereiche zu betreiben, wenn die Stromversorgung für zwei Bereiche eigentlich nicht ausreichend ist. Das DEVIreg™ 850 ist vollständig automatisiert und arbeitet digital mit im zu beheizenden Bereich angeordneten intelligenten Sensoren.

  • Seite 5: Bedienung

    DEVIreg™ 850 IV Bedienung Das DEVIreg™ 850 wird mit Hilfe von drei Knöpfen und einer alphanumerischen, mehr- sprachigen Anzeige bedient. Knöpfe Die Funktionen der drei Knöpfe sind: Info Menüpunkt / nächste Zeile / nächster Buchstabe Nächster Næste menu / næste linie / næste ord Enter Bestätigen / auswählen Neben den normalen Funktionen gibt es noch wichtige Tastenkombinationen:...

  • Seite 6: Menüsystem

    DEVIreg™ 850 IV Kombiansicht (Werkseinstellung): Der Status beider Systeme wird gleichzeitig angezeigt. A: DACH Die obere Zeile zeigt System A, die untere System B. Diese B: BODEN Ansicht ermöglicht dem Benutzer einen schnellen Überblick über alle Systeme. Seitenansicht: Es wird der Status von einem System zur Zeit angezeigt. A: DACH Die Anzeige wechselt alle 5 Sekunden zwischen den >>STANDBY...

  • Seite 7: Mögliche Alarme Im Betrieb

    DEVIreg™ 850 IV Mögliche Alarme im Betrieb Verstopfter Abfluss Beschreibung: Dieser Alarm wird ausgelöst, wenn das System 14 Tage lang durchgän- gig Feuchtigkeit gemessen hat. Wenn der DEVIreg™ 850 mehr als ein System regelt und die Priori- sierung aktiv ist, kann in dem Bereich mit der niedrigeren Priorität der Zeitraum bis zum Auslösen des Alarms viel länger sein.

  • Seite 8: Parameter Und Leistung Des Systems Ändern

    DEVIreg™ 850 IV Parameter und Leistung des Systems ändern Für jedes System können während der Installation verschiedene Parameter festgelegt bzw. später geändert werden. Eine vollständige Beschreibung dieser Parameter und ihr Einfluss auf die Leistungsfähigkeit des jeweiligen Systems finden Sie im Anhang A: ”Funktionsweise“.
  • Seite 9 DEVIreg™ 850 IV Bodensystem Abtautemperatur Eine Änderung der Abtautemperatur beeinflusst den Zeitpunkt der Aktivierung des Heizsystems bei Feuchtigkeit und niedrigen Temperaturen. Die Werkseinstellung ist 4,0 °C. Das bedeutet, dass das Heizsystem aktiviert wird, wenn die Temperatur unter 4°C fällt und Feuchtigkeit gemessen wird. Standby-Temperatur (gehaltene Bodentemperatur) Je höher die Standby-Temperatur ist, desto schneller kann das System Schnee und Eis abtauen.

  • Seite 10: Installations Anleitung

    DEVIreg™ 850 IV Installations Anleitung Systemübersicht Der DEVIreg™ 850 kann bis zu zwei unabhängige Bereiche in den folgenden Kombinatio- nen regeln: • Einzelnes Dachsystem (1 System, 1–4 Dachsensoren) • Einzelnes Bodensystem (1 System, 1–4 Bodensensor). • Ein Boden- und ein Dachsystem (Kombisystem) (2 Systeme, 2–4 Sensoren insgesamt, mindestens 1 Sensor pro System).

  • Seite 11: Platzierung

    DEVIreg™ 850 IV Platzierung Der DEVIreg™ 850 und die Netzteile sind für die Montage auf einer DIN-Montageschiene vorbereitet. Beachten Sie bei der Montage, dass folgende Bedingungen gegeben sein müssen: Der DEVIreg™ 850 ist für einen Temperaturbereich von –10 °C bis +40 °C ausgelegt.
  • Seite 12 DEVIreg™ 850 IV Fig A — Anschlussplan DEVIreg™ 850 IV DEVIbus Sensoren Weiß Weiß Schwarz Weiß Weiß Schwarz DC-aus. DC-vers. – – – 13 14 15 16 17 18 19 20 21 22 23 24 PSU 24 VDC DEVIreg™ 850 IV 1 2 3 4 5 6 7 8 9 10 11 12 230 VAC ALARM...
  • Seite 13 DEVIreg™ 850 IV Installer Manual Fig B Fig C 230 V, 1–3 Phasen / 1–3 Verbraucher 230 V, 1–3 Phasen / 1–3 Verbraucher — System A — System B 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19 20 21 22 23 24 DEVIreg™...
  • Seite 14 DEVIreg™ 850 IV Fig D Fig E 400 V, 2–3 Phasen / 1–3 Verbraucher — 400 V, 2–3 Phasen / 1–3 Verbraucher — System A System B 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19 20 21 22 23 24 DEVIreg™...

  • Seite 15: Installationsschritte Für Das System / Die Systeme

    Befolgen Sie die grundsätzliche Beschreibung und wählen Sie dann entsprechend der Systemart das Installationsszenario aus. Einstellung ändern: Einstellung auswählen/bestätigen: Allgemeines WILLKOMMEN BEIM DEVIreg™ 850 einschalten DEVIREG 850 IV SPRACHE AUSWÄHLEN: Sprache auswählen DEUTSCH PRÜFE SYSTEM System wird überprüft… <------> Systemkonfiguration auswählen SYSTEMGRÖSSE:...

  • Seite 16: Installation Eines Dachsystems

    DEVIreg™ 850 IV Installation eines Dachsystems Die Installation des DEVIreg™ 850 in einem Dachsystem wurde ausgewählt. Dieser Schritt ist optional, wenn die Sensoren bereits vor dem Einschalten des DEVIreg™ 850 angeschlossen worden sind. Das System verwendet den Ausgang A. Falls die Sensoren für System A noch nicht angeschlossen VERBINDE SENSOREN: worden sind, holen Sie dieses jetzt nach.
  • Seite 17 DEVIreg™ 850 IV Installation eines Bodensystems Die Installation des DEVIreg™ 850 in einem Bodensystem wurde ausgewählt. Dieser Schritt ist optional, wenn die Sensoren bereits vor dem Einschalten des DEVIreg™ 850 angeschlossen worden sind. Das System verwendet den Ausgang A. Falls die Sensoren für System A noch nicht angeschlossen VERBINDE SENSOREN: worden sind, holen Sie dieses jetzt nach.

  • Seite 18: Installation Eines Kombisystems

    DEVIreg™ 850 IV Installation eines Kombisystems Die Installation des DEVIreg™ 850 in einem Kombisystem wurde ausgewählt. Dieser Schritt ist optional, wenn die Sensoren bereits vor dem Einschalten des DEVIreg™ 850 angeschlossen worden sind. Das erste installierte System (System A) verwendet den Ausgang A. Das zweite installierte System (System B) verwendet den Ausgang B.
  • Seite 19 DEVIreg™ 850 IV 3 BODENSENSOR(EN) Warten Sie, bis die korrekte Anzahl an Sensoren für das GEFUNDEN. ANNEHMEN? System B gefunden wurde. SYSTEM B Drücken Sie nachdem alle Sensoren für System B INSTALLERET gefunden wurden… System B ist installiert… PRÜFE SYSTEM <------>...

  • Seite 20: Installation Eines Dualsystems

    DEVIreg™ 850 IV Installation eines Dualsystems Die Installation des DEVIreg™ 850 in einem Kombisystem wurde ausgewählt (2 Dach- oder 2 Bodensysteme). Es ist zwingend erforderlich, dass beim Einschalten kein Sensor oder nur die Senso- ren des Systems A mit dem DEVIreg™ 850 verbunden sind. Die Sensoren für System B dürfen erst während des Installationsvorganges an das DEVIreg™...
  • Seite 21 DEVIreg™ 850 IV 1 BODENSENSOR(EN) Warten Sie, bis die korrekte Anzahl an Sensoren für GEFUNDEN. ANNEHMEN? das System B gefunden wurde. Drücken Sie , nachdem alle Sensoren für SYSTEM B System B gefunden wurden… INSTALLIERT! System B ist installiert… PRÜFE SYSTEM System wird überprüft…...

  • Seite 22: Modifikation Des Systems / Der Systeme

    DEVIreg™ 850 IV Modifikation des Systems / der Systeme Es ist möglich ein am DEVIreg™ 850 installiertes System zu modifizieren. Die folgenden Modifikationen sind möglich: • Passive Sensoren reaktivieren • Fehlerhafte Sensoren ersetzen • Sensoren hinzufügen Wenn der DEVIreg™ 850 zu einem Sensor keine Verbindung bekommt, gibt er eine Fehlermeldung aus: „Fehler ermittelt!“.

  • Seite 23: Sensoren Hinzufügen

    DEVIreg™ 850 IV Fehlerhafte Sensoren ersetzen: Wählen Sie im Installationsmenü die Option System PRÜFE SYSTEM ändern aus. <------> Das System sucht nach angeschlossenen Sensoren. ERSETZE SENSOR: Wählen Sie den passiven Sensor, der ersetzt werden soll, aus. SENSOR1 03FB2F ERSETZE SENSOR: Drücken Sie , um die gefundenen passiven Sen- SENSOR2 03FC24...

  • Seite 24: Technische Einzelheiten

    DEVIreg™ 850 IV Technische Einzelheiten Technische Daten Spannung: • DEVIreg™ 850 IV 24 VDC ±10% • PSU 24 VDC 180–250 VAC, 50–60 Hz / 24 VDC Leistungsaufnahme: • DEVIreg™ 850 IV Max. 3 W • Dachsensor(en) Max. 8 W (pro Sensor)* • Bodensensor(en) Max.

  • Seite 25: Werkseinstellungen

    DEVIreg™ 850 IV Werkseinstellungen Dachsystem Funktion Werkseinstellungen Bereich / Optionen Feuchtigkeitslevel 5 bis 95 (5 ist die höchste Empfindlichkeit) Abtautemperatur 1,5 °C 0,0 °C bis 9,9 °C Nachheizzeit 1 Stunde 0 bis 9 Stunden Verstopfter Abfluss An / Aus Systemmodus Automatisch •...

  • Seite 26: Anhang

    DEVIreg™ 850 IV Anhang Menüsystem Hauptmenü                    System          System   Nur sichtbar, wenn System B installiert ist ...
  • Seite 27 DEVIreg™ 850 IV Zeige Sensormessungen Zeige Sensormessungen Zeige Systemparameter (Dachsystem) (Dachsystem)                               ...

  • Seite 28: Installationsmenü

    DEVIreg™ 850 IV Installationsmenü Installationsmenü                                     ...
  • Seite 29 DEVIreg™ 850 IV System ändern System ändern    Nur wenn passive   (deaktivierte) Sensoren  wieder arbeiten. Wenn keine Sensoren Wenn neue, aber keine Wenn neue und passive gefunden wurden. (Beispiel passiven Sensoren gefunden Sensoren gefunden wurden. zeigt ein Bodensystem) wurden.
  • Seite 30 DEVIreg™ 850 IV Zeige Statistiken Zeige Statistiken                                  ...

  • Seite 31: B: Funktionsweise

    DEVIreg™ 850 IV Funktionsweise Dachsystem Das Dachsystem ist vollständig Standby automatisiert. Es sammelt mit (keine Beheizung) Temperatur > Hilfe von digitalen Sensoren Abtautemperatur Temperatur < Abtautemperatur kontinuierlich Informationen Feuchtigkeit < Feuchtigkeitslimit Messen der Nach 3 Stunden über Feuchtigkeit und Tempera- Abtauen Temperatur 0-20 Minuten...
  • Seite 32 DEVIreg™ 850 IV Bodensystem Das Bodensystem ist voll- Temperatur < Standby-Temperatur ständig automatisiert. Es Standby Standby Temperatur >- (keine Beheizung) halte Standby-Temper- Standby-Temperatur sammelt mit Hilfe von atur Temperatur < Abtautemperatur (Beheizung) digitalen Sensoren kontinu- Feuchtigkeit > Feuchtigkeitslimit ierlich Informationen über Abtauen (Beheizung) Feuchtigkeit und Temperatur...

  • Seite 33: Nacheizzeit

    DEVIreg™ 850 IV Nacheizzeit Wenn die Heizperiode beendet wird, weil die gemessene Feuchtigkeit unter den ein- gestellten Feuchtigkeitslevel gesunken ist, beginnt die Nacheizzeit des Heizsystems. Dadurch wird sichergestellt, dass kein Schnee und/oder Eis auf dem Dach zurückbleibt. Wenn das System eine niedrige Priorität hat, kann die Beheizung jederzeit unterbrochen werden! In einem Bodensystem werden beheizte Sensoren verwendet, die unter normalen Umständen eine Temperatur von 1,5 °C halten.

  • Seite 34: Sicherheit Und Energieverbrauch

    DEVIreg™ 850 IV Sicherheit und Energieverbrauch Höhere Sicherheit — höherer Energieverbrauch Ändern Sie die Betriebsparameter folgendermaßen, wenn eine hohe Sicherheit gegen Schnee und Eis gegeben sein muss: • Erhöhen Sie die Standby-Temperatur • Erhöhen Sie die Abtautemperatur • Verringern Sie den Feuchtigkeitslevel (dicht an Einstellung 5) •...

  • Seite 35: C: Netzteil Und Zuleitung

    DEVIreg™ 850 IV Netzteil und Zuleitung Hinweis: max. 3 m Länge des Kabels zwischen dem Netzteil und dem 850 Regler. Bodensystem 1 × PSU 24 VDC 2 × PSU 24 VDC, 24 W 24 + 24 W parallel geschaltet** Anzahl der 1 oder 2 * Sensoren: Kabeltyp...

  • Seite 36: Garantie

    Gewährleistungsbedingungen auf dem Heizmattenzubehör; Markt. Sollten Sie entgegen allen Erwartungen, und Die Garantie von DEVI umfasst vier einzelne, auf dem Erfahrungen ein Problem mit Ihrem DEVI Produkt Markt unerreichte Gewährleistungen, die Ihnen bei haben, kommen Sie unter den folgenden Bedingun-...

  • Seite 37: Garantiezertifikat

    Installation durchgeführt von: Installationsdatum:: Thermostattyp: Produktionskode: Stempel des Lieferers: Danfoss GmbH Danfoss GmbH Bereich elektrische Bereich DEVI Heizsysteme Husumer Straße 251, Tel.: +49 461 95712 0 Danfoss Straße 8 Tel.: +43 720/548000 24941 Flensburg E-mail: info@devi.de 2353 Guntramsdorf E-mail: cs@danfoss.at Germany Web: www.devi.de...
  • Seite 38 DEVIreg™ 850 IV Installationsanleitung...
  • Seite 39 DEVIreg™ 850 IV Installationsanleitung...
  • Seite 40 Danfossbehält sich das Recht vor, ohne vorherige Bekann™achung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten — auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten.
