5. Einstellungen
5.1 Hinweise für die Einstellungen/Wartung
Zu den Verschleißteilen des Gerätes zählen das obere und untere Werkzeugteil. Diese Bauteile
müssen ersetzt werden, sobald das Gerät keine akkuraten Ergebnisse mehr liefert. Daher
empfehlen wir Ihnen diese Teile als Ersatz parat zu haben.
(E)
Bei der Wartung müssen oftmals Bauteile demontiert werden. Achten Sie darauf, alle Teile
beisammen zu halten und sie beim Zusammenbau wieder an ihre ursprüngliche Stelle zu
montieren.
ACHTUNG: Schließen Sie immer das Lufteinlassventil "F", (siehe
Bild 1), wenn sie Veränderungen am Gerät vornehmen.
5.2 Austausch der Schneide- und Öswerkzeuge
Das Gerät EMBLEM EASY AIRPRESS Standard öst PVC-Banner und ähnliche Medien mit einer
Stärke von 0,3 - 1,2 mm.
Beim Wechsel des zu Ösenden Materials muss keine spezifischen Einstellung vorgenommen
werden.
ACHTUNG: Um die Schneide -und Öswerkzeuge auszuwechseln, ist es
an einer bestimmten Stelle notwendig das Gerät an den Kompressor
anzuschließen und das Lufteinlassventil "F" zu öffnen (siehe Bild 1).

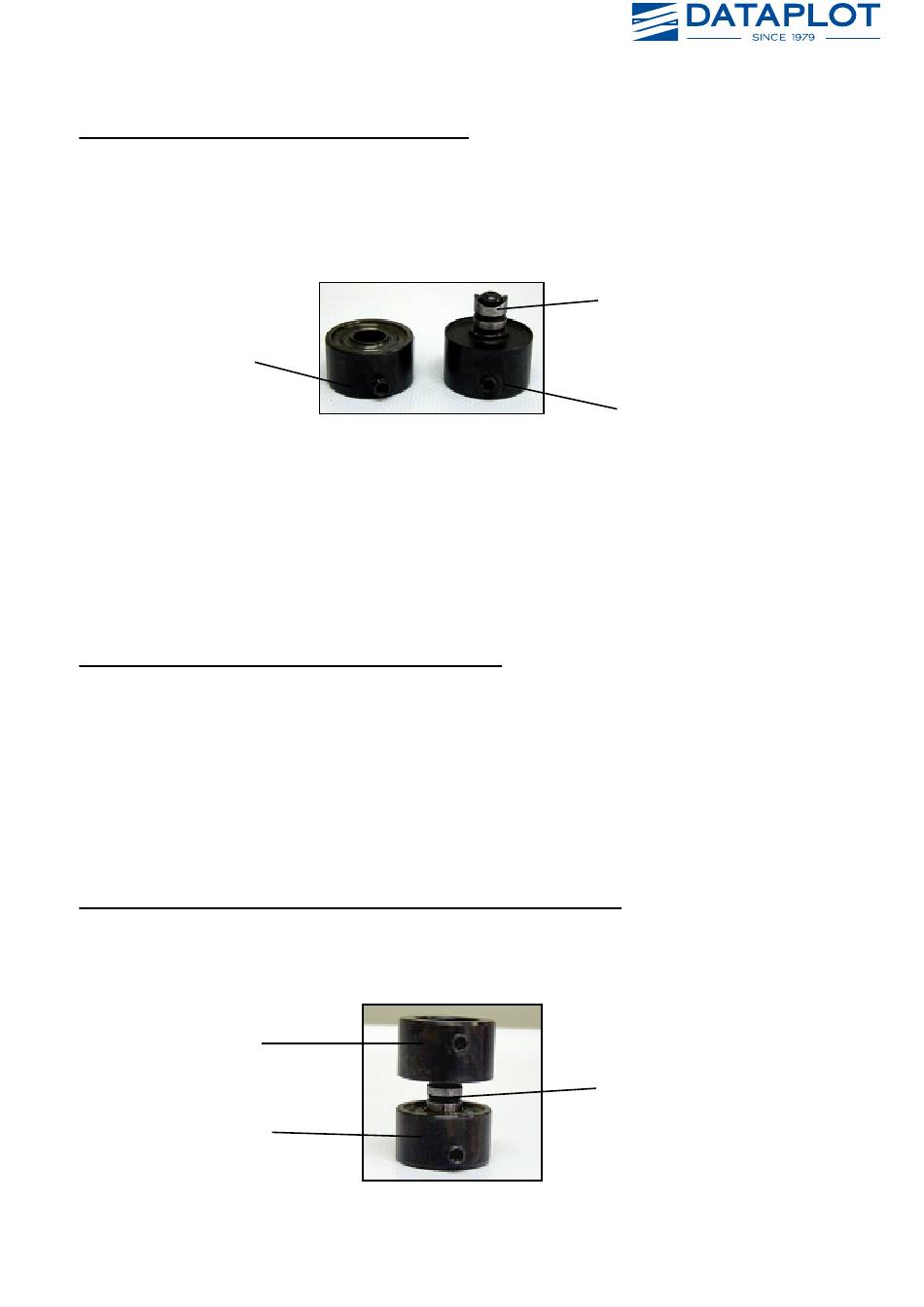

5.3 Anleitung zur Montage der Schneide -und Öswerkzeuge:
Das Gerät besteht in erster Linie aus zwei vertikalen Aufnahmen an der Vorderseite; oben
befindet sich jene Aufnahme, die das obere Werkzeug "D" hält und unten eine Aufnahme, die
das untere Werkzeug "E" hält.
(D)
(E)
Damit akkurat geschnitten werden kann, muss das Lochwerkzeug (oberes Werkzeugteil "D")
problemlos in das untere Werkzeugteil hineingleiten können (siehe Bild 11).
Bild 10
Bild 11
Lochwerkzeug
(D)
Lochwerkzeug
Seite - 9 -
