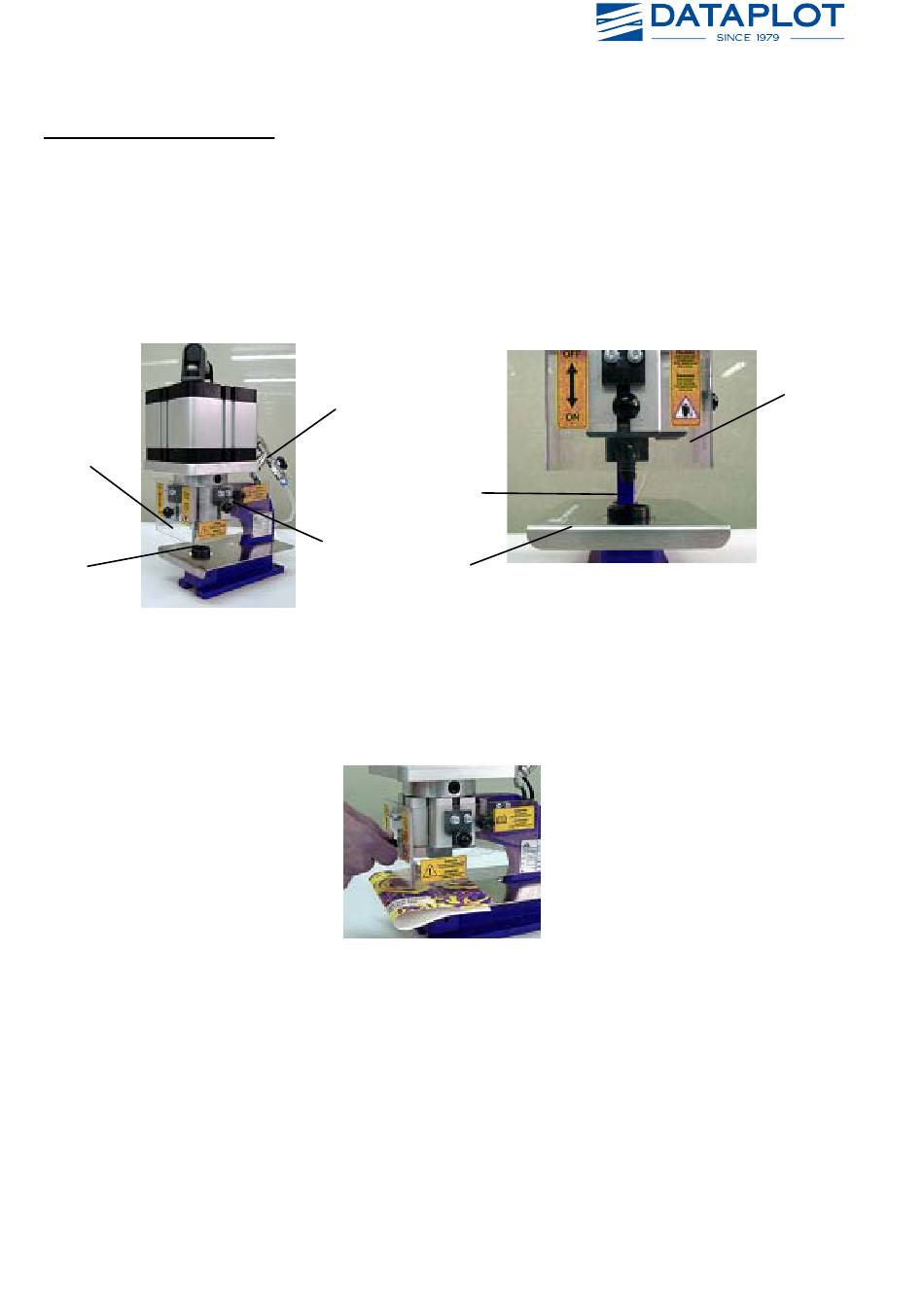

8. Sicherheit
8.1 Sicherheitsvorrichtung
Um den Bediener des Gerätes eine höchstmögliche Sicherheit zu gewähren, verfügt es über
mehrere Schutzvorrichtungen, die verhindern sollen, dass man Zugriff auf gefährliche Bereiche
bekommen könnte. (Ausnahme: Wartung)
Die Gefahrenzone des Gerätes ist der Bereich "X", wo das Schneiden und verpressen der Ösen
ausgeführt wird. Hier besteht höchste Verletzungsgefahr.
(P)
(X)
Bild 25
Der Gefahrenbereich "X" wird durch folgende Schutzmaßnahmen abgedeckt:
Durch die Sicherheitsvorrichtung "P": Die Ösung kann nur stattfinden, wenn diese Vorrichtung
nach unten gedrückt wird, somit wir eine mögliche Verletzungsgefahr im Gefahrenbereich "X"
minimiert.
Durch das pneumatische Ventil "2": Das Ventil verhindert den Arbeitsprozess des Gerätes,
sofern sich die Sicherheitsvorrichtung "P" nicht in der richtigen Stellung befindet.
Seite - 16 -
(3)
(X)
(2)
(4)
Bild 27
Bild 26
(P)
