Heißklebepistolenset
2-tlg.
Jeu de pistolets à colle chaude | Set pistole per
colla a caldo
83234_Buch_CH.indb 1
Bedienungsanleitung
Mode d'emploi
Istruzioni per l'uso
Originalbetriebsanleitung
Mode d'emploi d'origine I Manuale originale
Deutsch ......02
Français ...... 16
Italiano .......30
22.05.2018 13:18:52
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Workzone FL-188AA(A)
Inhaltszusammenfassung für Workzone FL-188AA(A)
- Seite 1 Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Heißklebepistolenset 2-tlg. Jeu de pistolets à colle chaude | Set pistole per colla a caldo Deutsch ..02 Français ..16 Italiano ..30 Originalbetriebsanleitung Mode d‘emploi d‘origine I Manuale originale 83234_Buch_CH.indb 1 22.05.2018 13:18:52...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken .................................................. Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................Sicherheitshinweise für Heißklebepistolen ..........................Vor Verwendung ........................................Heißklebepistolen und Lieferumfang prüfen ......................... Montage der Auflagebügel ...................................... -
Seite 3: Lieferumfang / Teilebezeichnung

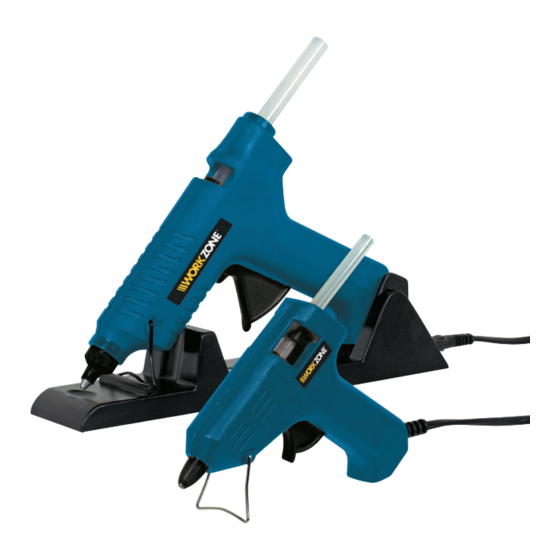

Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung 1. Patronenaufnahme 9. Heißklebepistole Modell FL- 188AA(A) 2. Netzkontrollleuchte 10. Heißklebepistole Modell FL-138 3. Kabelbuchse Ladestation 11. Auflagebügel für FL-188AA(A) 4. Kabelbuchse Handgriff 12. Auflagebügel für FL-138 5. Abzugshebel 13. Netzkabel mit Netzstecker 6. Ladestation 14. -
Seite 4: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung bildet einen integralen Bestandteil dieses Heißklebepistolenset 2tlg. (in diesem Handbuch als „Heißklebepistolen“ bezeichnet). Sie enthält wichtige Hinweise zu Sicherheit, Gebrauch und Entsorgung der Heißklebepistolen. Bitte machen Sie sich vor Inbetriebnahme der Heißklebepistolen mit allen Bedienungs- und Sicherheitshinweisen vertraut. -
Seite 5: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Diese Heißklebepistolen sind ausschließlich für den Privatgebrauch im Hobby- und Do-It-Youself Bereich für folgende Zwecke bestimmt: • Zum Kleben von Holz, Kunststoffen, Keramik, Karton, Glas und Textilien. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. Der Hersteller oder Handler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. -
Seite 6: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit • Verbrennungsgefahr durch das Berühren heißer Komponenten der Heißklebepistolen. • Verbrennungsgefahr durch flüssigen Kleber. • Überhitzung und Brandgefahr durch Abdecken der Heißklebepistolen. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. - Seite 7 Sicherheit Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen.
- Seite 8 Sicherheit bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
-
Seite 9: Sicherheitshinweise Für Heißklebepistolen
Sicherheit dabei die Anwendungsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5) Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. -
Seite 10: Vor Verwendung
Vor Verwendung Vor Verwendung Heißklebepistolen und Lieferumfang prüfen • Entnehmen Sie die Heißklebepistolen aus der Verpackung. • Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel: „Lieferumfang / Teilebezeichnung“) • Überprüfen Sie, ob die Heißklebepistolen oder einzelne seiner Teile beschädigt sind. -
Seite 11: Ein- Und Ausschalten Der Fl-188Aa(A)
Vor Verwendung Ein- und Ausschalten der FL-188AA(A) Die Heißklebepistole Modell FL-188AA(A) hat zwei unterschiedliche Betriebsmodi zwischen denen Sie wählen können: einen kabelgebundenen Dauerbetrieb und einen kabellosen Betrieb. Kabelloser Betrieb - Einschalten: • Stecken Sie den ausgangsseitigen Stecker des Netzkabels mit Netzstecker die Kabelbuchse der Ladestation •... -
Seite 12: Ein- Und Ausschalten Der Fl-138
Vor Verwendung Ein- und Ausschalten der FL-138 Einschalten: • Stecken Sie den Netzstecker der Heißklebepistole Modell FL-138 in eine 230 V ~ / 50 Hz Steckdose. Ausschalten: • Ziehen Sie den Netzstecker. Kleben Das Arbeiten mit den Heißklebepistolen bedarf Übung. Führen Sie Testversuche auf Abfallmaterial durch. -
Seite 13: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Wartung, Reinigung, Lagerung und Transport WARNUNG! Ziehen Sie den Netzstecker und lassen Sie die Heißklebepistolen vollständig, vor jeglicher Einstellung, Instandhaltung oder Instandsetzung, abkühlen. Wartung Die Heißklebepistolen sind weitgehend wartungsfrei. Verwenden Sie nur Ersatzteile / Zubehör vom Hersteller bzw. von ermächtigen Fachwerkstätten. -
Seite 14: Fehlerbehebung
Wartung, Reinigung, Lagerung und Transport Transport • Transportieren Sie die Heißklebepistolen vor Stößen und Vibrationen geschützt und in der Originalverpackung. Fehlerbehebung Problem Mögliche Ursache Behebung Heißklebepistole heizt Keine Stromversorgung Prüfen Sie ob die nicht auf. Stromversorgung (Steckdose) funktionsfähig ist. Ziehen Sie gegebenenfalls einen Fachmann zu Rate. -
Seite 15: Technische Daten
Technische Daten Technische Daten Modell: FL-138 FL-188AA(A) Nennspannung: 230 V ~ / 50 Hz 230 V ~ / 50 Hz Aufnahmeleistung: 10 (60) W 15 (80) W Klebepatrone Länge / Ø: 100 mm / 7,2 mm 195 mm / 11,2 mm Aufheizzeit: 3 –... - Seite 16 Table des matières Livraison / Description des pièces ..............................Généralités ............................................Notice d'utilisation à lire et à conserver ............................. Explication des symboles ......................................Sécurité ..............................................Utilisation conforme à la finalité ..................................Autres risques ..............................................Consignes générales de sécurité .................................. Consignes de sécurité pour pistolets à air chaud ......................
-
