Montageanleitung
Installierung, elektrischer Anschluss und die erste Inbetriebnahme
sind von einem qualifizierten Mitarbeiter durchzuführen.
Abstände
Der Abstand der Unterkante des Verbrauchsgeräts vom Fußboden
muss mindestens 15 cm sein. Der Seitenabstand, z.B. von Möbel,
und der Abstand nach oben müssen mindestens 15 cm betragen.
Damit die richtige Funktion des Konvektors gesichert ist, sind die auf

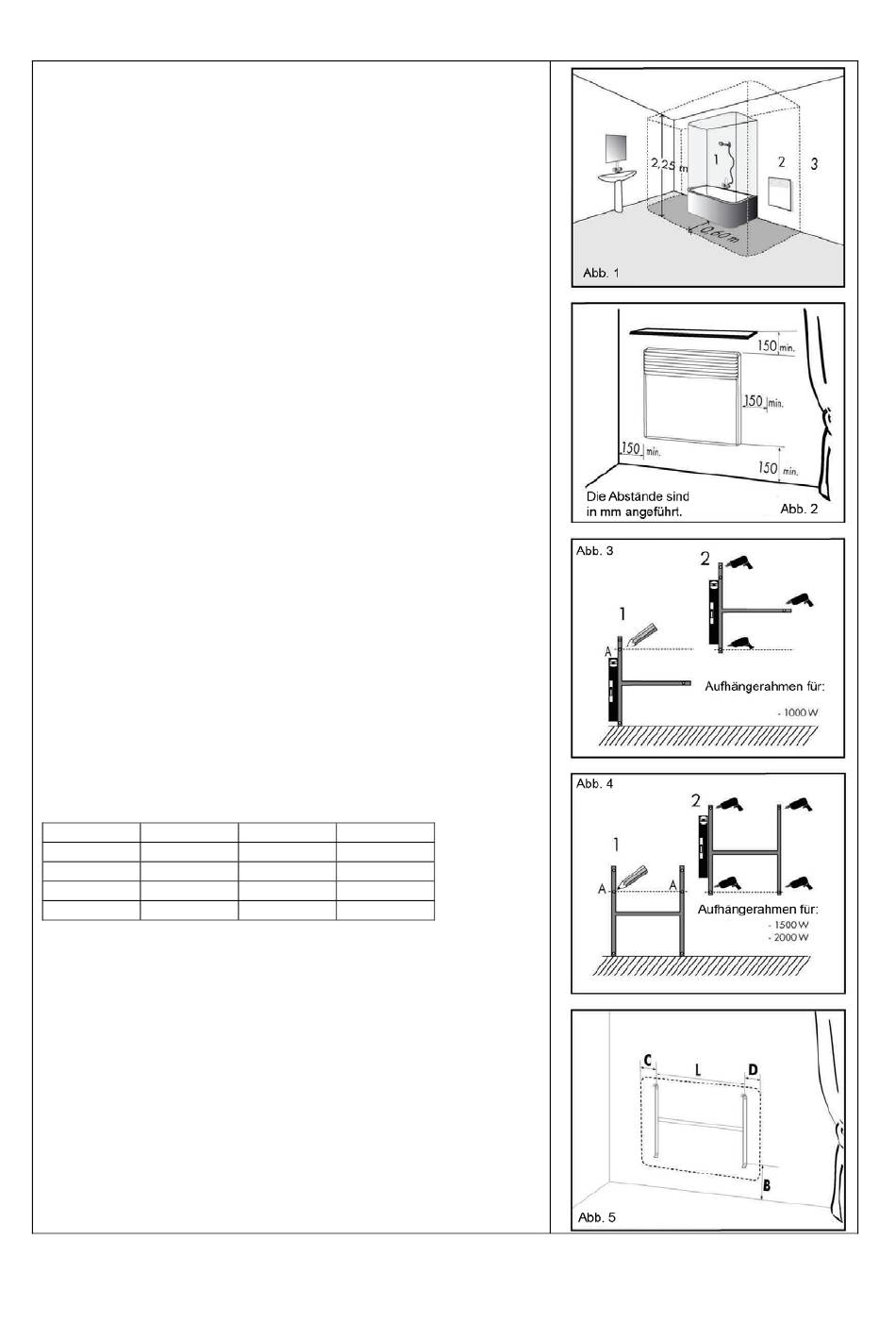

der Abbildung 2 angeführten Abstände zu respektieren. In
Badezimmern ist der Konvektor in Übereinstimmung mit der Norm
ČSN 33 200-7-701 zu installieren und in Übereinstimmung mit der
Abbildung 1 kann er auch in den Zonen 2 und 3 angebracht sein.
Der Konvektor ist die Einrichtung der Klase II und er ist gegen
Sprühwasser geschützt. Schutzart IP 44.
Der
Konvektor
kann
angebracht sein.
Das Heizgerät ist so anzubringen, dass die Bedienelemente des
Konvektors von keiner Person in Wanne oder in Dusche berührt sein
können.
Die Speisung des Konvektors muss die Abtrennung in allen Polen
garantieren, bei der der Abstand der geöffneten Kontakte mindestens
3,5 mm beträgt.
Bei der Umschaltung in die Position „0" kommt es bei dem Konvektor
Ecoflex G zu keiner vollkommener Abtrennung vom Stromnetz; auch
wenn der Konvektor durch diesen Schalter ausgeschaltet ist, kann
sein Stromverbrauch 1 bis 2 W sein.
Montage
Der Konvektor ist in einer Kartonschachtel getrennt verpackt und wird
zusammen mit dem Aufhängerahmen geliefert. Befestigung des
Aufhängerahmens an die Wand – siehe Abb. 3, 4. Den
Aufhängerahmen aus dem Konvektor lösen. Die Aufhängung zu der
Wand, auf den fertigen Fußboden anbringen und die Löcher „A"
kennzeichnen. Die Löcher „A" ausbohren und die Dübel in diese
einstecken, siehe Abb. 3, 4, Position 1. Den Aufhängerahmen an der
Wand so verschieben, dass die Unterlöcher des Rahmens den
Löchern mit den eingesteckten Dübeln entsprechen, siehe Abb. 3, 4,
Position 2. Die Oberlöcher ausbohren und die Dübel in diese
einstecken. Den Aufhängerahmen mittels Schrauben anschrauben.
P (W)
1000
L (mm)
257
B (mm)
200
C (mm)
112
D (mm)
72
Die Abstände L, C und D, siehe Abb. 5, ändern sich gemäß der
Leistung des Konvektors, siehe Tabelle. Die Abstände C und D
bestimmen
die
Position
Aufhängerahmen.
Bei der Befestigung des Konvektors zur tragenden Konstruktion ist
der Konvektor ein wenig zu heben, bis er auf alle Halter angesetzt ist.
nicht
unmittelbar
unter
1500
200
248
405
200
200
138
141
214
214
des
Konvektors
Netzsteckdose
gegenüber
dem
