Elektrischer Anschluss
Der Konvektor ist mit einem dreiadrigen Speisekabel (A05WF) für 1/N 230V / 50 Hz ausgestattet.
Farbige Kennzeichnung der Leiter:
Phase – braun
Nullleiter – blau
Pilotleiter - schwarz

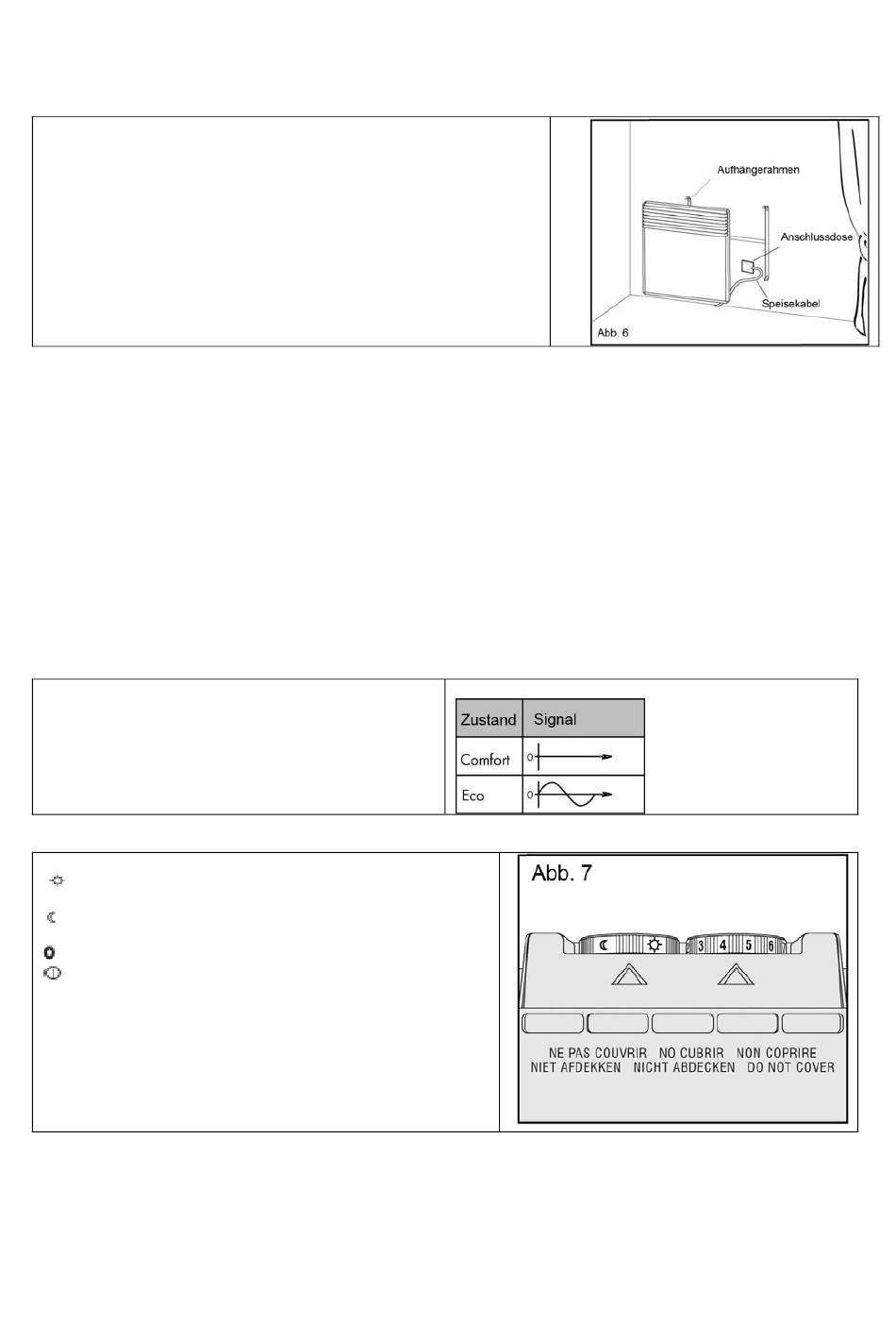

Das Speisekabel ist in die Dose an der Wand anzuschließen, siehe
Abb. 6. Falls der Pilotleiter nicht verwendet wird, ist er auf eine freie
spannungslose Klemme in der Dose anzuschließen. Das Speisekabel
kann nur vom Hersteller oder genehmigter Servicefirma ersetzt sein,
weil der Ersatz spezielle Werkzeuge erfordert.
Bereitstellung für Elektroinstallation:
Anschlussleiter:
a)
4Ox1,5 – Schutz 10A, bis 2200W*
b)
4Ox2,5 – Schutz 16A, bis 3500W*
Leiterführung:
a)
Die Speisung wird aus dem Hausanschlussverteiler durch das Kabel 4O geführt, siehe der Punkt oben,
und zwar in die Elektroinstallationsdose, die meistens hinter den Konvektor angebracht wird.
b)
Bei der Installation in Badezimmer ist der Konvektor in Übereinstimmung mit der Norm ČSN 33 200-7-
701 zu installieren.
Leiterschaltung:
a)
Bei der Schaltung ist die farbige Kennzeichnung der Leiter zu respektieren.
b)
Der graue Leiter bei den Kabeln 4O bleibt unangeschlossen.
* Die in den Hauselektroinstallationen meistens verwendeten Werte.
Anschluss des Pilotleiters
Wenn die Phase auf den Pilotleiter mittels eines
Zeitelement
(z.B.
Monotron
angeschlossen ist, sinkt die Temperatur um ca. 3,5
gegenüber der auf dem Thermostat des Konvektors
eingestellten Komforttemperatur.
Bedienung des Konvektors
Beschreibung (Abb. 7)
Einstellung der Komforttemperatur – die Temperatur wird
mittels der Griffscheibe des Thermostates eingestellt.
Einstellung der Dämpfungstemperatur – die Temperatur
sinkt gegenüber der Komforttemperatur um 3,5
Ausgeschaltet
Es ist im Fall zu verwenden, wenn ein externes
Steuerelement nach dem Pilotleiter, z.B Flash prgramer,
für die Bedienung des Thermostates verwendet wird. Die
Temperatur
wird
eingestellt.
Die Griffscheibe des Thermostates bietet folgende mögliche
Einstellungen an: von der Position * (frostfreie Temperatur) bis
der Position 9.
200,
Programer
gemäß
der
Komforttemperatur
Tabelle der Signale:
2)
o
C
o
C.
