MONTAGE
MOTION
Warnung

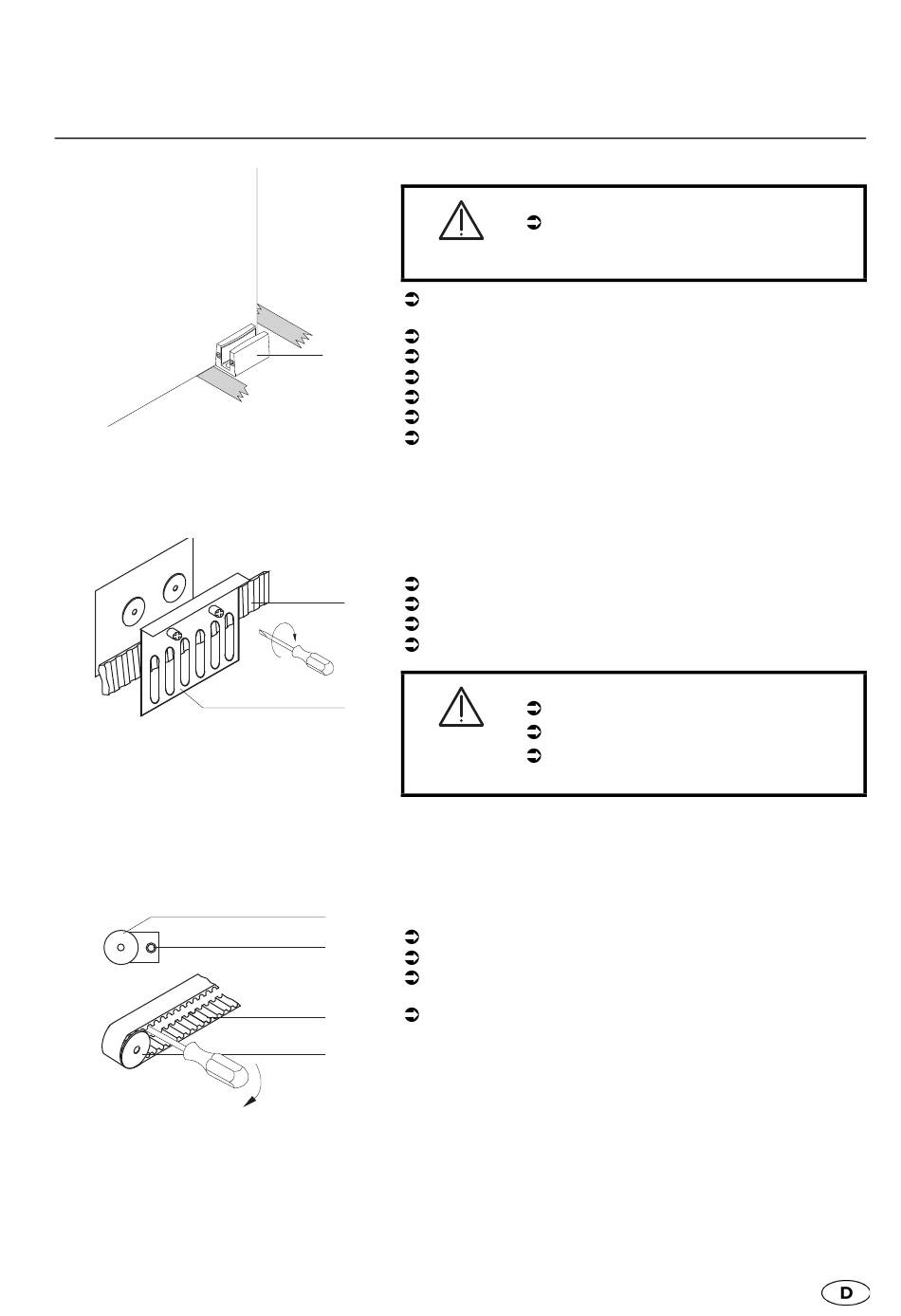

Bodenführung 4 zwischen beiden Klebebandmarkierungen am
Boden befestigen.
Bodenführung auf Glasstärke einstellen.
4
Tür wieder vollständig in Laufschiene schieben.
Stopper an ursprüngliche Position schieben.
Stopper festziehen.
Freien Lauf der Tür prüfen.
Schiebetürflügel in Bodenführung und auf Holzunterlagen stellen.
Zahnriemen an Laufschiene montieren
Länge des Zahnriemens 1 passend zuschneiden.
1
Zahnriemen zwischen Aufnahmeplatten der Laufschiene einlegen.
Zahnriemen ausrichten.
Aufnahmeplatte 2 festschrauben und Zahnriemen einklemmen.
2
Warnung
Zahnriemen spannen
1
Schraube der Umlenkrollenhalterung 2 lösen.
2
Schraubendreher im spitzen Winkel vor Umlenkrolle 1 setzen.
Mit Hilfe des Schraubendrehers und Hebelwirkung auf Umlenkrolle
Zahnriemen 3 spannen.
Schraube der Umlenkrollenhalterung festziehen.
3
1
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher der Bodenführung liegen.
Verletzungsgefahr und Beschädigung!
Schraubendreher vor Abrutschen sichern.
Schraubendreher nicht auf Zahnriemen setzen.
Sicherstellen, dass Spitze des Schraubendrehers
den Zahnriemen nicht beschädigt.
9
