MONTAGE
MOTION

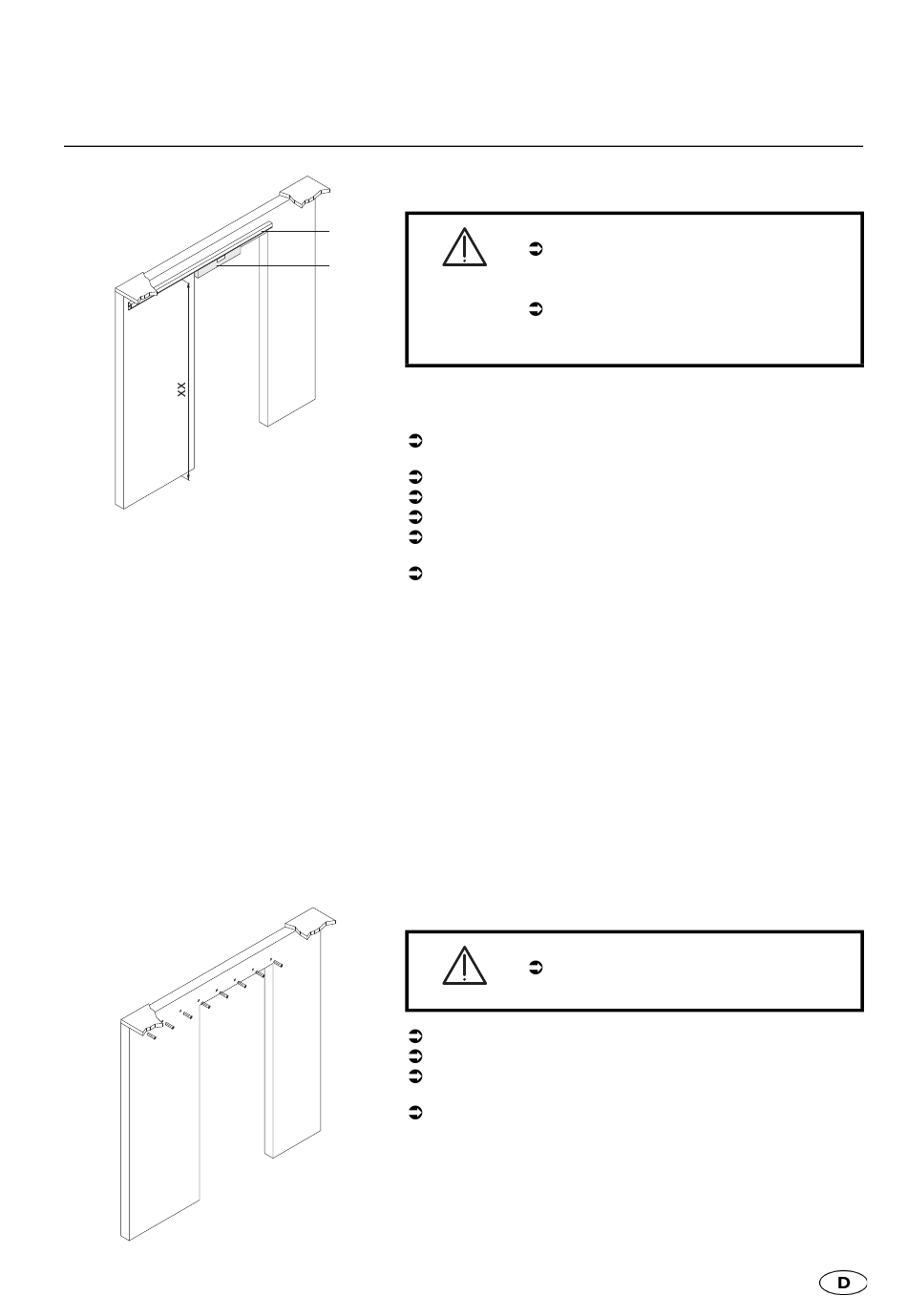

Befestigungslöcher für Laufschiene Wandbefestigung anzeichnen
1
2
Warnung
Hinweis
Dieser Arbeitsschritt gilt ausschließlich bei Typ Wandbefestigung.
Folgenden Abstand zwischen Boden und Unterkannte Laufschiene
sicherstellen: xx = Glashöhe - 7 mm
Laufschiene 1 an gewünschter Stelle an Wand halten.
Laufschiene mit längerer Wasserwaage 2 waagerecht ausrichten.
Befestigungslöcher mit Laufschiene an Wand anzeichnen.
Loch für Durchführung des Anschlusskabels mit Laufschiene an
Wand anzeichnen.
Befestigungslöcher ankörnen.
Befestigungslöcher für Laufschiene bohren und dübeln
Warnung
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand bzw. Decke
abschließen.
Loch für Durchführung des Anschlusskabels bohren.
Bild: Variante Wandbefestigung
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass Tragfähigkeit der Befestigungs-
wand bzw. Decke für Ganzglas-Schiebetürsystem
ausreicht.
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
5
