MONTAGE
MOTION
Außenkanten des Schiebetürflügels 2 und der Tragschienen 1 bün-
dig ausrichten.
1
Schiebetürflügel 2 und Tragschienen 1 ausrichten.
Bei Bedarf 1 mm Holzunterlage 3 links und rechts zwischen Lauf-
2
schiene und Tragschiene schieben.
3
Klemmprofile 4 an Tragschienen 1 schrauben und Schiebetürflügel
2 einklemmen.
Schrauben mit 4 Nm Anzugsmoment festziehen (vor Montage des
Clipsprofils, Schrauben erneut festziehen).
Sicherstellen, dass Tragschienen 1 und Klemmprofile 4 den Schie-
betürflügel einklemmen.
Holzunterlagen entfernen.

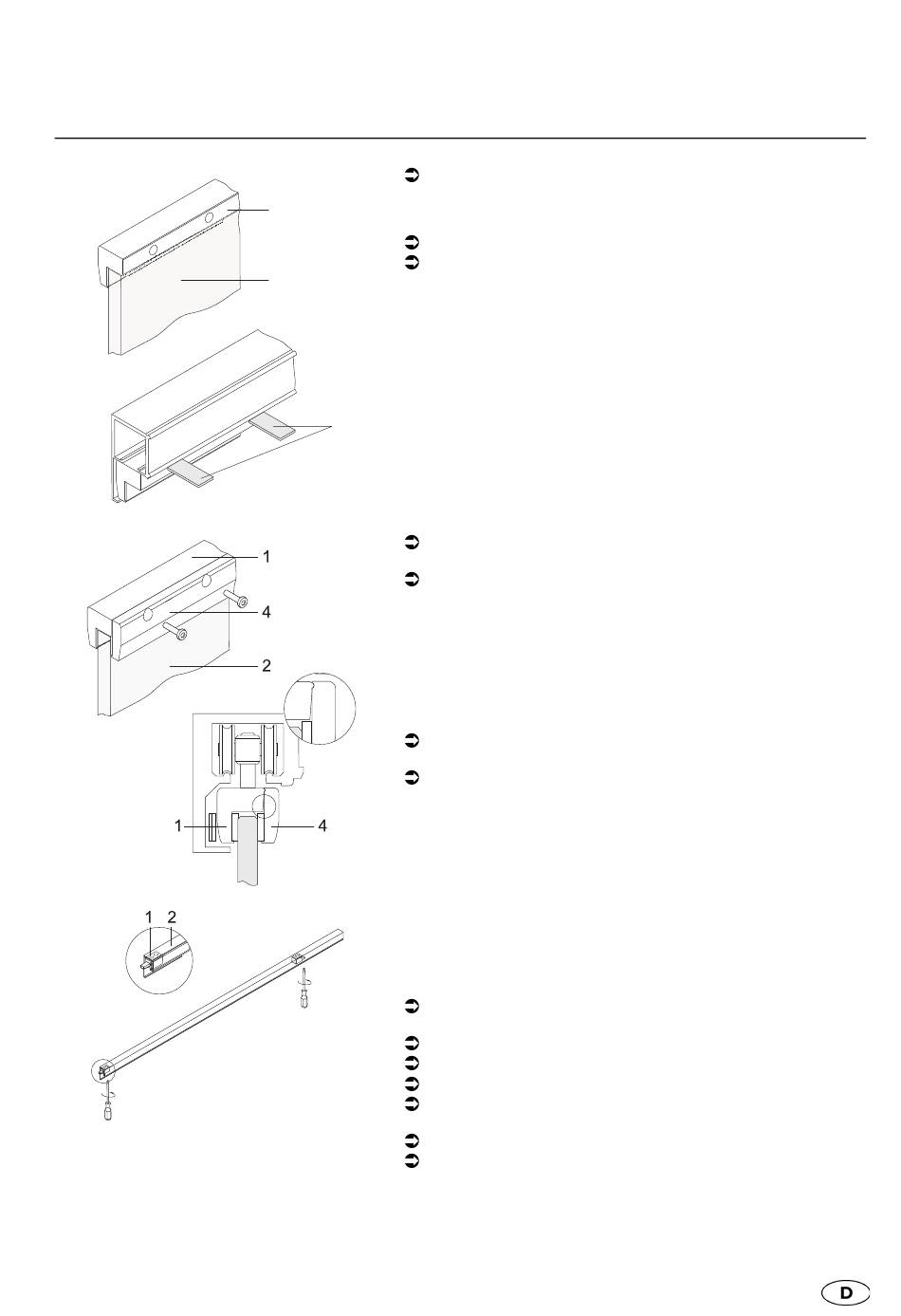

Bild: Montage, Außenkante des Schiebetürflügels und der Tragschiene
bündig
Stopper justieren
Hinweis
Stopper ist werkseitig vormontiert.
Sicherstellen, dass Öffnung der Stopper 1 vom Laufwagen weg
zeigt.
Tür nach links schieben und Position des linken Stoppers bestimmen.
Schraube drehen, bis Stopper in Laufschiene 2 klemmt.
Sicherstellen, dass Stopper nicht verdreht montiert ist.
Tür nach rechts schieben und Position des rechten Stoppers
bestimmen.
Schraube drehen, bis Stopper in Laufschiene 2 klemmt.
Sicherstellen, dass Stopper nicht verdreht montiert ist.
