Wolf TNG Austauschanleitung Seite 4

Visserie
pour vanne
combinée
7 - 10 Nm
Effectuer absolument un contrôle d'étanchéité au gaz après avoir effectué les travaux !
Wolf France · Parc Galvani · 4, rue Galvani · 91300 Massy · Tél. 01 60 13 64 70 · Fax 01 60 13 64 71
Remplacement de la conduite de gaz d'allumage
F
TNG / CNG / FNG / NG-4E / NG-4E-S / NG-2P
Conseils relatifs au remplacement de pièces sur les
chaudières Wolf
Le remplacement de pièces composant la chaudière et l'installation de
chauffage ne doit être effectué que par un installateur qualifié.
La chaudière doit être mise hors service avant de commencer les travaux sur
celle-ci. Fermer le robinet-vanne d'arrivée de gaz !
Lors du remplacement de composants comme par exemple de la vanne
combinée, du brûleur d'allumage ou du gicleur de brûleur d'allumage,
remplacer également la conduite de gaz d'allumage correspondante.
Suite au remplacement de la vanne combinée, il est nécessaire de la régler à la
pression de gicleur correcte ; cette opération est décrite dans les instructions de
montage de la chaudière (Paragraphe vanne combinée / mise en service).
Remplacement des gicleurs du brûleur d'allumage:
Lors du remplacement des gicleurs, il est nécessaire de remonter des gicleurs
corrects, adaptés au type de gaz:
Gaz naturel:
Gaz liquide:

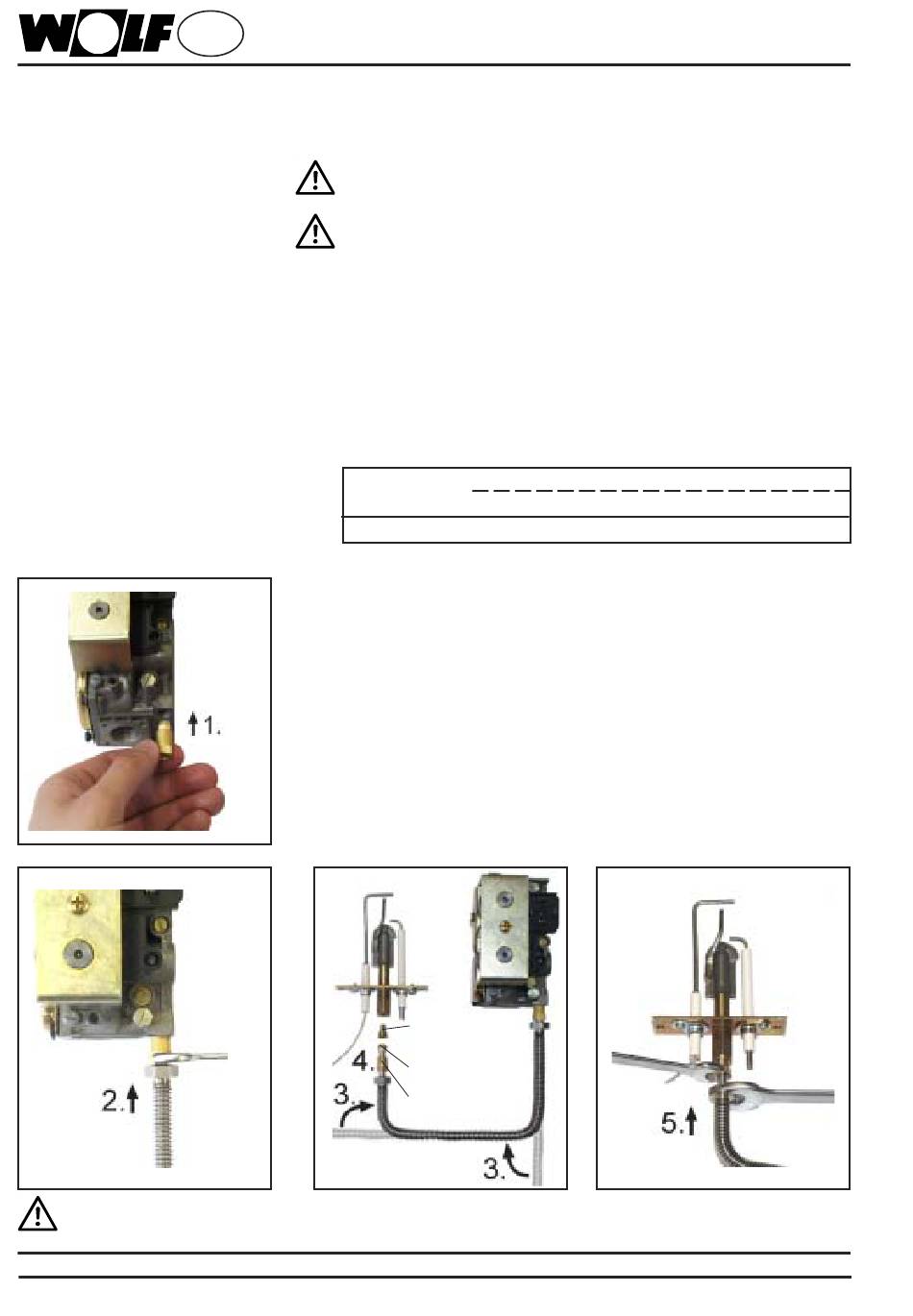

Remplacement de la conduite de gaz d'allumage:
Démonter l'ancienne conduite de gaz d'allumage.
1. Serrer la visserie à la vanne combinée de gaz (vissée à la main).
2. Enfiler la conduite de gaz d'allumage à fond à la vanne combinée et serrer la
visserie (couple moment de force 7-10 Nm).
3. Plier la conduite de gaz d'allumage flexible (copier la forme de l'ancienne conduite).
4. Poser la visserie du brûleur d'allumage et l'anneau de serrage sur la conduite de
gaz d'allumage.
5. Enfiler la conduite de gaz d'allumage à fond au brûleur d'allumage et serrer la
visserie (couple moment de force 7-10 Nm). Supporter la conduite flexible à la vis
hexagonale pour éviter la torsion.
TNG,CNG,FNG,NG-4E(-S)
NG-2P
Gicleur du brûleur
d'allumage
Anneau de serrage
Visserie
Brûleur d'allumage
Gicleur référencé 45
Gicleur référencé 29
Gicleur référencé 24
7 - 10 Nm
