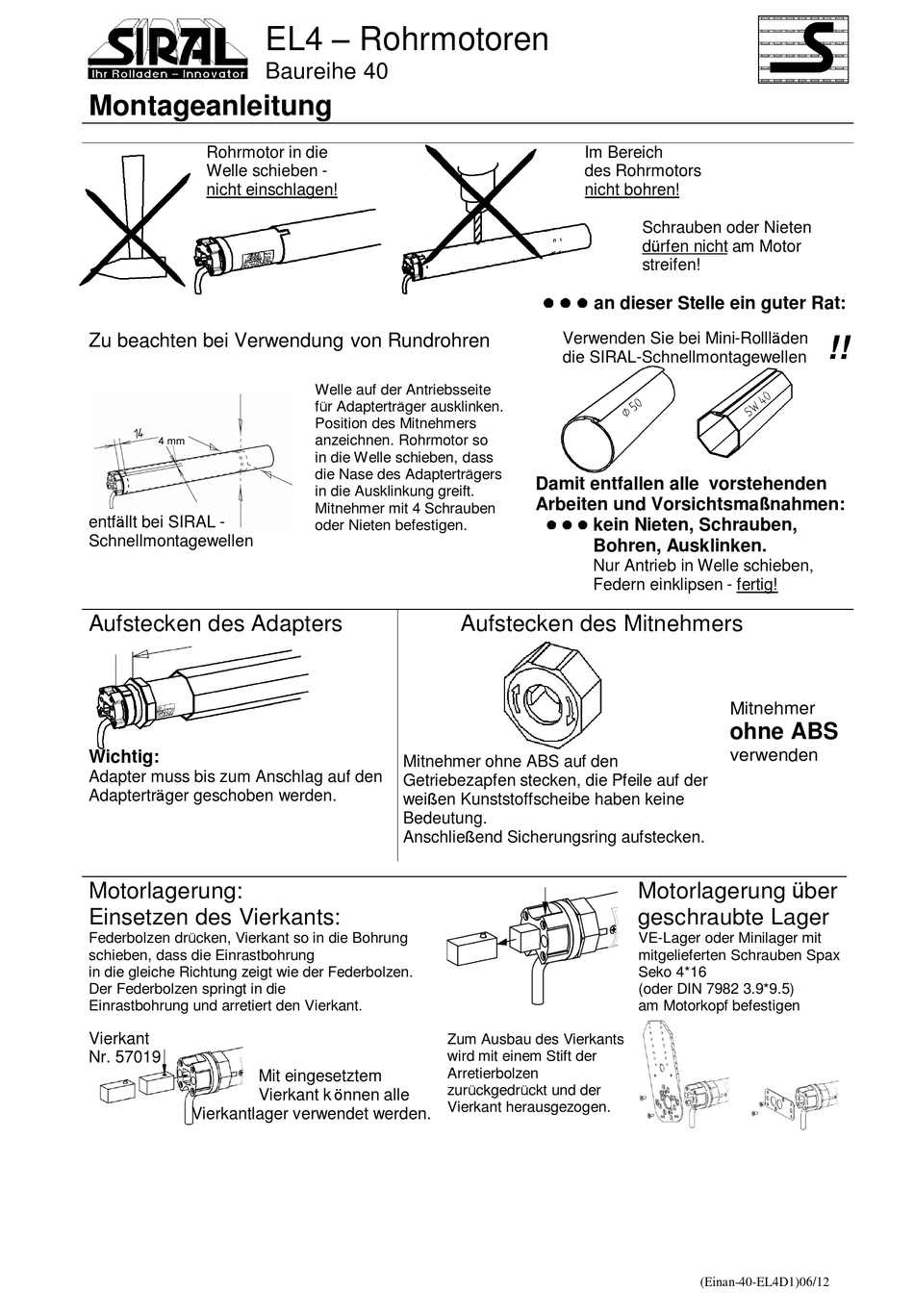

SIRAL EL4 Montageanleitung

Montageanleitung
Rohrmotor in die
Welle schieben -
nicht einschlagen!
Zu beachten bei Verwendung von Rundrohren
entfallt bei SIRAL -
Schnellmontagewellen
Aufstecken des Adapters
Wichtig:
Adapter muss bis zum Anschlag auf den
Adaptertrager geschoben werden.
Motorlagerung:
Einsetzen des Vierkants:
Federbolzen dru cken, Vierkant so in die Bohrung
schieben, dass die Einrastbohrung
in die gleiche Richtung zeigt wie der Federbolzen.
Der Federbolzen springt in die
Einrastbohrung und arretiert den Vierkant.
Vierkant
Nr. 57019
Mit eingesetztem
Vierkant k o nnen alle
Vierkantlager verwendet werden.

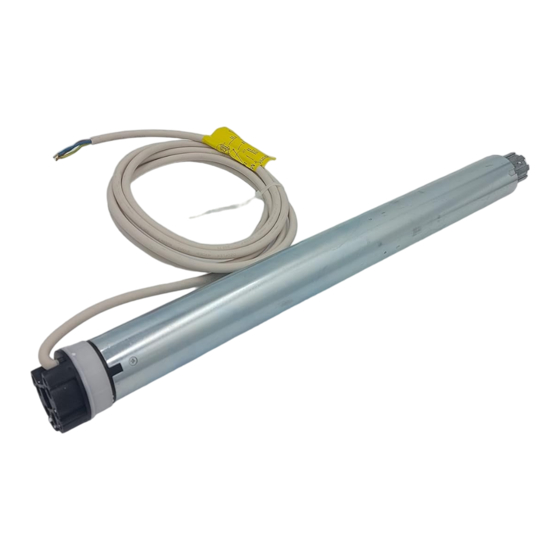

EL4 ü Rohrmotoren
Baureihe 40
Welle auf der Antriebsseite
fu r Adaptertrager ausklinken.
Position des Mitnehmers
anzeichnen. Rohrmotor so
in die Welle schieben, dass
die Nase des Adaptertragers
in die Ausklinkung greift.
Mitnehmer mit 4 Schrauben
oder Nieten befestigen.
Mitnehmer ohne ABS auf den
Getriebezapfen stecken, die Pfeile auf der
weiöen Kunststoffscheibe haben keine
Bedeutung.
Anschlieöend Sicherungsring aufstecken.
Im Bereich
des Rohrmotors
nicht bohren!
an dieser Stelle ein guter Rat:
Verwenden Sie bei Mini-Rollladen
die SIRAL-Schnellmontagewellen
Damit entfallen alle vorstehenden
Arbeiten und Vorsichtsma nahmen:
kein Nieten, Schrauben,
Bohren, Ausklinken.
Nur Antrieb in Welle schieben,
Federn einklipsen - fertig!
Aufstecken des Mitnehmers
Zum Ausbau des Vierkants
wird mit einem Stift der
Arretierbolzen
zuru ckgedru ckt und der
Vierkant herausgezogen.
Schrauben oder Nieten
du rfen nicht am Motor
streifen!
Mitnehmer
ohne ABS
verwenden
Motorlagerung u ber
geschraubte Lager
VE-Lager oder Minilager mit
mitgelieferten Schrauben Spax
Seko 4*16
(oder DIN 7982 3.9*9.5)
am Motorkopf befestigen
(Einan-40-EL4D1)06/12
!!
